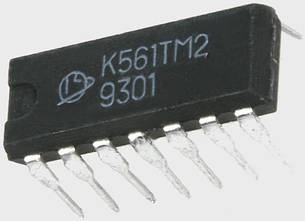

561 (176) серія мікросхем

Промисловість випускає широкий асортимент логічних мікросхем, що використовують структури метал-оксид-напівпровідник (МДН або КМОП).На їх основі виконані такі поширені серії К176 (CD4000), К561 (CD4000A), КР1561 (CD4000B), 564 і 1564 — в дужках вказані імпортні аналогічні серії. Ці мікросхеми відрізняються дуже малим споживанням струму в статичному режимі — 0,1... 100 мкА, високою надійністю і завадостійкістю.

Відмітна особливість серії КР1561 від К561 — наявність буферних елементів на входах та виходах, у результаті чого всі мікросхеми серії мають приблизно однакові вихідні характеристики. Крім того, мікросхеми КР1561 захищені від перевантажень як по входу, так і по виходу (у вихідні ланцюги додані струмообмежувальні резистори), але деякі з елементів даної серії мають менший допустимий діапазон живлячої напруги.

Логіка роботи мікросхем з ідентичними буквено-цифровими позначеннями після номера у серії К176, К561, КР1561, 564 і 1564 однакова (нумерація висновків та ж).

Мікросхеми серії К561 (564,1561,1564) є більш сучасними порівняно з серією 176 і перевершують їх за всіма параметрами. Крім того, у них більш широкий номенклатурний перелік.

Номенклатура вітчизняних КМОП-серій і їх зарубіжні аналоги
