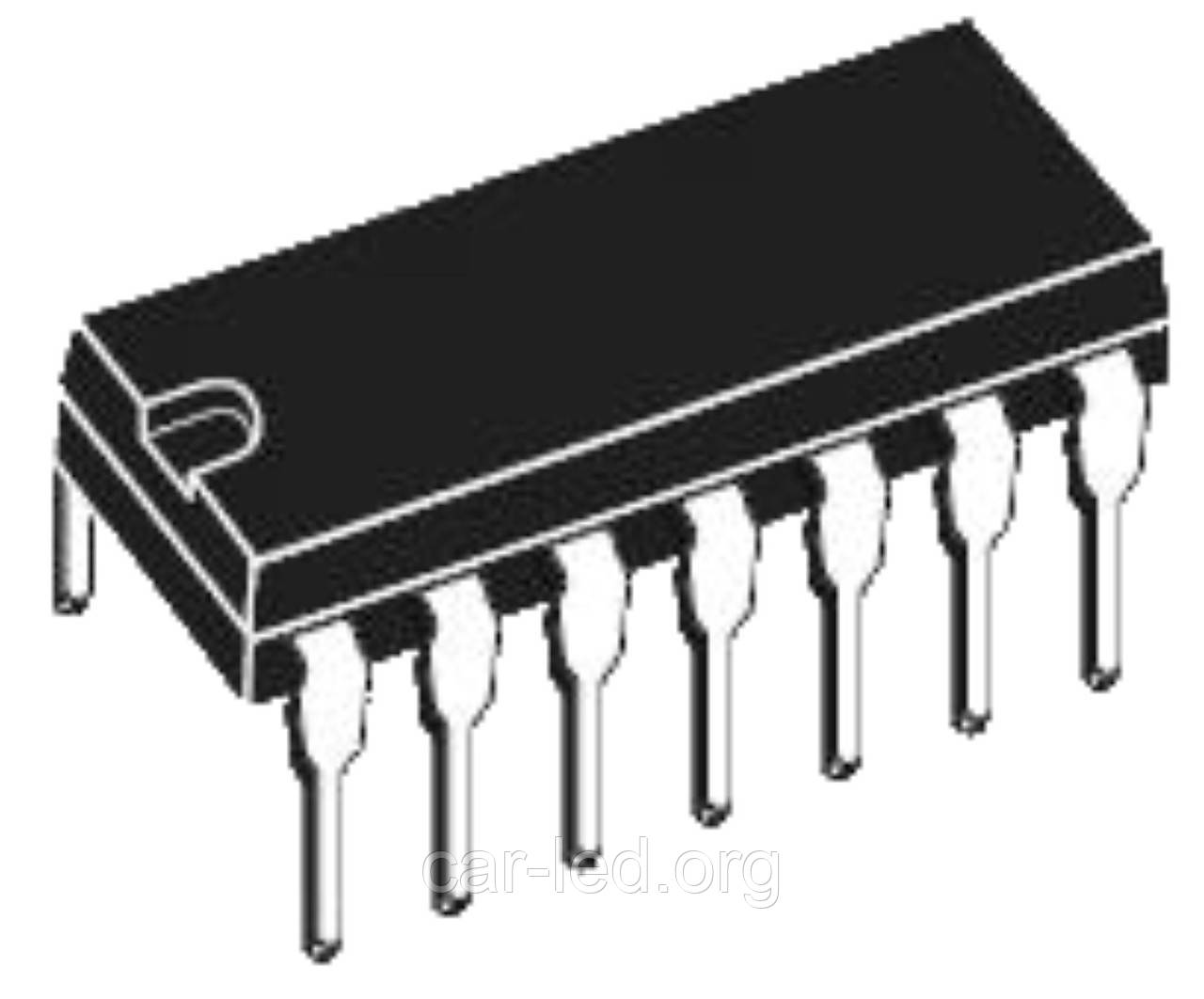

К561ЛЕ6А (аналог CD4002) мікросхема DIP14 2 елементи 4ИЛИ-НЕ

К561ЛЕ6А 2 елементи 4ИЛІ-НЕ (аналог CD4002)

Серії 564 і 1564 випускаються з планарним розташуванням виводів і відрізняються від інших серій МОП мікросхем меншими розмірами корпусу та підвищеною радіаційною стійкістю (використовуються військовими).

Живлення мікросхем може бути в широкому діапазоні: для серії К176 від 5 до 12 В (номінальна напруга 9 В); для серій К561, 564 +3...15 В, для 1554 + 2...6 В.

Діапазон допустимої навколишньої температури для мікросхем серії К176 від -10 до +70 °C; К561 и КР1561 от -45 до +85 °С; 564 від -60 до +125 °C, 1564 і 1554 від -60 до +125 °C. Фактично мікросхеми зберігають працездатність у ширшому діапазоні, але розробники не гарантують у цьому разі їхні паспортні параметри.

Більшість МОП мікросхем застосовуються на частотах до 1 МГц, а деякі елементи серії, наприклад К561ЛН2, К561ТМ2, можуть працювати на частотах до 4 МГц. Під час використання мікросхем на гранично допустимій частоті живлення має бути також максимальним (забезпечується крутіший фронт імпульсів). Збільшення напруги живлення мікросхем також покращує їх стійкість.

Вихідні рівні мікросхем практично не відрізняються від напруги живлення (лог. "1" і потенціалу загального дроту (лог. "О").

Завдяки високому вхідному опору (RBX >100 МОм) мікросхеми мають високу навантажувальну здатність Краз >10...30 (кількість входів, які можна під'єднати до виходу логічного елемента, обмежується тільки місткістю монтажу; у разі Крап = 10 паразитна ємність навантаження становить СН=20 ПФ).

Надійність роботи пристроїв на логічних мікросхемах залежить і від побудови схеми. Так, наприклад, не можна подавати вхідні сигнали, не подавши живлення, а також не можна перевипереджати рівень вхідного сигналу над поживною напругою (виключенням є спеціально пристосовані для цього мікросхеми 561ЛН2 і перетворювач рівня 561 ПУ4). Напруга джерела живлення має подаватися раніше або одночасно з подаванням вхідних сигналів. Це пов'язано з тим, що у вхідних ланцюгах мікросхем стоять захисні діоди, з'єднані з шинами живлення, і в разі появи напруги на вході (якщо немає живлення), можливе протікання струму ланцюгом "вхід" — "шина живлення", що допускати не можна.

Для узгодження МОП мікросхем з іншими серіями використовуються перетворювачі рівня 176ПУ1...176ПУЗ, 561 ПУ4, 561ЛН2, що унеможливлює збої в роботі (з-за різного швидкодії) і перевантаження виходів (у мікросхем ТТЛ серій вимоги до крутизна фронту логічних сигналів вищі).

Під час монтажу пристроїв із КМП мікросхемами необхідно вжити заходів щодо захисту їх від пробою статичною електрикою. Небезпечне значення електричного потенціалу становить 100 В. Тому паяння мікросхем краще починати з виведення живлення й заземленим паяльником.
