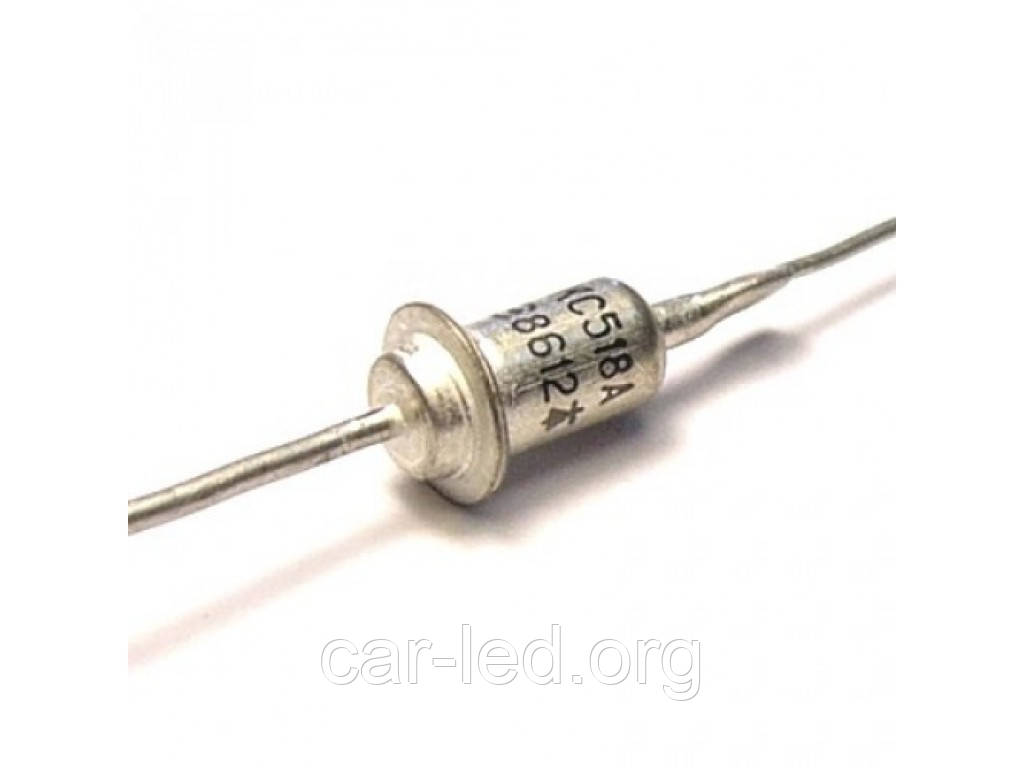

КС518А Стабилитрон 18V. (16,2... 19,8 В) Корпус КД8
- Готово до відправки
- Код: КС518А
16,10 ₴
Стабилитроны КС518А кремниевые, планарные, средней мощности.
Предназначены для стабилизации номинального напряжения 18 В в диапазоне токов стабилизации 1...45 мА.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Масса стабилитрона не более 1 г.
Технические условия: аА0.336.002 ТУ.
Основные технические параметры стабилитрона КС518А:
• Номинальное напряжение стабилизации: 18 В при Iст 5 мА;
• Разброс напряжения стабилизации: 16,2... 19,8 В;
• Температурный коэффициент напряжения стабилизации: 0,1 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 200 Ом при Iст 1 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 45 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +100 °С
Характеристики стабилитронов КС510А, КС512А, КС515А, КС518А, КС522А, КС524А, КС527А:
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин | ном | макс | Iст.ном. | мин | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС510А | 9 | 10 | 11 | 5 | 0,1 | 1 (50) | 25 | 1 | 79 | 1 | 100 | -60… +100 |
| КС512А | 10,8 | 12 | 13,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 67 | 1 | 100 | -60… +100 |
| КС515А | 13,5 | 15 | 16,5 | 5 | 0,1 | 1 (50) | 25 | 1 | 53 | 1 | 100 | -60… +100 |
| КС518А | 16,2 | 18 | 19,8 | 5 | 0,1 | 1 (50) | 25 | 1 | 45 | 1 | 100 | -60… +100 |
| КС522А | 19,8 | 22 | 24,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 37 | 1 | 100 | -60… +100 |
| КС524А | 22,8 | 24 | 25,2 | 5 | 0,1 | 1 (50) | 30 | 1 | 33 | 1 | 100 | -60… +100 |
| КС527А | 24,3 | 27 | 29,7 | 5 | 0,1 | 1 (50) | 40 | 1 | 30 | 1 | 100 | -60… +100 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
| Основні | |
|---|---|
| Максимальна напруга стабілізації | 14 В |
| Максимальна потужність розсіювання | 0.34 Вт |
| Тип діода | Стабілітрон |
| Матеріал виготовлення | Кремній |
| Призначення діода | Обмежувальний |
| Мінімальна напруга стабілізації | 11.5 В |
| Користувальницькі характеристики | |
| Країна походження | СРСР |
