Д237А діод випрямний (0,3A 200V)
- В наявності
- Код: Д237А
8,70 ₴

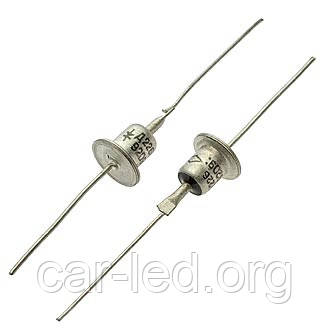

Диоды Д237А кремниевые, диффузионные.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода не более 2 г.
Технические условия: ТР3.362.021 ТУ.
Основные технические характеристики диода Д237А:
• Uoбp max - Максимальное постоянное обратное напряжение: 200 В;
• Inp max - Максимальный прямой ток: 300 мА;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 300 мА;
• Ioбp - Постоянный обратный ток: не более 50 мкА при Uoбp 200 В
Характеристики диодов Д237А, Д237Б, Д237В, Д237Д, Д237Е, Д237Ж:
| Диод | Uпр/Iпр | Ioбр | t вос обр | Uобр max | Uобр имп max | Iпр max | Iпр имп max | Cд | fд max | Т |
|---|---|---|---|---|---|---|---|---|---|---|
| В/мА | мкА | мкс | В | В | мА | А | пФ | кГц | °C | |
| Д237А | 1/300 | 50 | - | 200 | 200 | 300 | 10 | - | 1 | -60...+125 |
| Д237Б | 1/300 | 50 | - | 400 | 400 | 300 | 10 | - | 1 | -60...+125 |
| Д237В | 1/100 | 50 | - | 600 | 600 | 100 | 10 | - | 1 | -60...+125 |
| Д237Д | - | 50 | - | 1000 | 1000 | - | 10 | - | 1 | -60...+125 |
| Д237Е | 1/400 | 50 | - | 200 | 200 | 400 | 10 | - | 1 | -60...+125 |
| Д237Ж | 1/400 | 50 | - | 400 | 400 | 400 | 10 | - | 1 | -60...+125 |
Условные обозначения электрических параметров диодов:
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• tвoc обр - Время обратного восстановления;
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Сд - Общая емкость диода;
• fд max - Максимальная рабочая частота диода;
• Т - температура окружающей среды.
| Основні | |
|---|---|
| Максимальний прямий струм | 0.3 А |
| Максимальна постійна зворотна напруга | 250 В |
| Матеріал виготовлення | Кремній |
| Тип діода | Випрямляч |
| Призначення діода | Випрямний |
| Країна виробник | Китай |
| Максимальна імпульсна зворотня напруга | 300 В |
| Максимальний зворотний струм | 10 мкА |
- Ціна: 8,70 ₴
