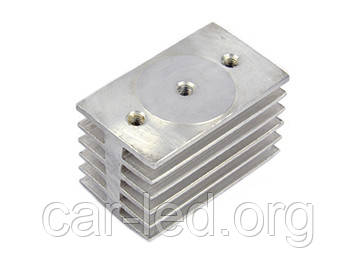

Охолоджувач О221 для штирьових діодів, тиристорів, симісторів (Д122, ДЛ122, Т122, ТС122)

Діаметр різьби М6
Для типу корпусу SD2, ST2
Застосування Д122, ДЛ122, Т122, ТС122
Розміри (без токоотвода) 45 × 60 × 60 мм
Маса (без струмовідведення) 0,156 кг
Охолоджувачі О221-60 застосовуються для одностороннього охолодження силових діодів, тиристорів, сімісторов штирьового виконання з типом корпусу SD2, ST2 (діаметр різьби М6).
Потужність, що розсіюється охолоджувача при природному охолодженні становить 18 Вт, площа охолоджувальної поверхні 432,478 см2.
Охолодження потоком повітря може бути природне або примусове залежно від кількості тепла, що виділяється і умов роботи напівпровідників. Напівпровідникові прилади монтуються в охолоджувачі за допомогою нарізного сполучення. Для досягнення мінімальних електричних втрат і максимального відведення тепла приладів необхідно дотримуватися відповідний закручує момент Md, вказаний в характеристиках силового приладу. Контактні поверхні охолоджувача і силового приладу повинні мати низькі показники шорсткості і відхилення площинності. Перед монтажем контактні поверхні охолоджувача, струмовідводу і силового приладу необхідно протерти бязью, змоченою спиртом (толуолом, бензином, ацетоном) і рекомендується змащувати тонким шаром кремнийорганической теплопровідної пасти КПТ-8.
Тепловідводи охолоджувача виготовляються з алюмінієвих радіаторних профілів і не вимагають додаткового захисного покриття при експлуатації в різних кліматичних умовах. Технічні характеристики, габаритні і приєднувальні розміри охолоджувачів для штирьових напівпровідникових приладів вказані в таблиці нижче. Читати далі Остаточна ціна на охолоджувачі О221 залежить від кількості, термінів поставки, виробника, країни походження та форми оплати. Конструктивні та теплові параметри охолоджувачів О221-60: Серія О221 (О221-60, ОА057 *) Діаметр різьби М6 Для типу корпусу SD2, ST2 Застосування Д122, ДЛ122, Т122, ТС122 розсіюється при природному охолодженні 18 Вт
Тепловий опір при природному охолодженні 2,8 ° C / Вт Тепловий опір при примусовому охолодженні (швидкість повітря 6 м / с) - Перепад тиску - момент, що Крутить не більше 2,5 Нм
Площа охолоджуючої поверхні 432,478 см2
Габаритні розміри 45 × 60 × 60 мм Маса 0,156 кг *
Примітка: колишнє позначення охолоджувачів.

Розшифровка позначень маркування О221-60 УХЛ2: Про 2 + 2 1 - 60 - УХЛ2 Про - Охолоджувач повітряний. 2 - порядковий номер модифікації конструкції повітряного охолоджувача. 2 - Позначення модифікації для штирьових охолоджувачів по діаметру отвору під монтажний гвинт. 1 - порядковий номер модифікації конструкції охолоджувача для приладів: 1 - штирьового виконання. 60 - Довжина охолоджувача, мм. УХЛ2 - Кліматичного виконання: УХЛ2 - для помірного і холодного клімату.
