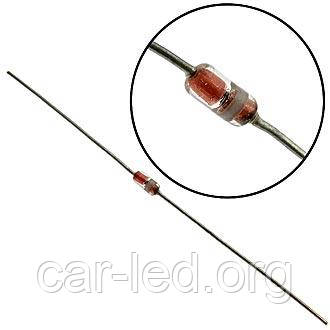

Д814Д1 Стабилитрон 11,5...14,0 V. Корпус КД2 (стекло)
- В наявності
- Оптом і в роздріб
- Код: Д814Д1
2,10 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 50 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Д814Д1 Стабилитрон 11,5...14,0 V. Корпус КД2 (в стеклянном корпусе с гибкими выводами)
Стабилитроны Д814Д1 кремниевые, средней мощности.
Предназначены для стабилизации напряжения 11,5-14,0 В.
Выпускаются в стеклянном корпусе с гибкими выводами.
тип корпуса: КД-2
Масса стабилитрона не более 1 г.
Основные технические параметры стабилитрона Д814Д1:
• Разброс напряжения стабилизации: 11,5... 14 В;
• Температурный коэффициент напряжения стабилизации: 0,095 %/°С;
• Дифференциальное сопротивление стабилитрона : 18 Ом
Технические характеристики стабилитронов Д814А1, Д814Б1, Д814В1, Д814Г1, Д814Д1:
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин | ном | макс | Iст.ном. | мин | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| Д814А1 | 7 | 8 | 8,5 | - | 0,07 | - | 6 | 3 | 40 | - | - | -40… +100 |
| Д814Б1 | 8 | 9 | 9,5 | - | 0,08 | - | 10 | 3 | 36 | - | - | -40… +100 |
| Д814В1 | 9 | 10 | 10,5 | - | 0,09 | - | 12 | 3 | 32 | - | - | -40… +100 |
| Д814Г1 | 10 | 11 | 12 | - | 0,095 | - | 15 | 3 | 29 | - | - | -40… +100 |
| Д814Д1 | 11,6 | 13 | 14 | - | 0,095 | - | 18 | 3 | 24 | - | - | -40… +100 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
| Основні | |
|---|---|
| Максимальна напруга стабілізації | 14 В |
| Максимальна потужність розсіювання | 0.34 Вт |
| Матеріал виготовлення | Кремній |
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Мінімальна напруга стабілізації | 11.5 В |
| Користувальницькі характеристики | |
| Країна походження | СРСР |
- Ціна: 2,10 ₴
