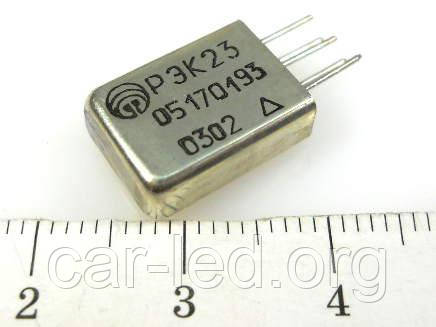

РЭК23 РФ4.500.472-03.02 Реле 6V
Изображения служат только для ознакомления
См. спецификации продукта
Реле РЭК-23 РФ4.500.472-03.02 герметичное, двухпозиционное, одностабильное, с одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭК-23 соответствует ГОСТ 16121-86 и техническим условиям РФ4.500.472ТУ.
Технические характеристики реле РЭК-23:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) - 200
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
- в условиях повышенной влажности:
- между контактами, между контактами и корпусом - 70
- между обмоткой и корпусом, между обмоткой и контактами - 10
Сопротивление электрического контакта
- из материала ЗлСрМгН2-97 - 1,4 Ом,
- из материала ЗлСрМгН2-97, Зл2тв - 0,5 Ом.
Время срабатывания реле не более 3 мс.
Время отпускания не менее 2 мс.
Масса реле не более 2,5 г.
Минимальный срок службы и срок сохраняемости реле РЭК-23 при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
Технические характеристики реле РЭК-23:
| Технические характеристики | Значение |
|---|---|
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм: - в нормальных климатических условиях: - в условиях повышенной влажности: - при максимальной температуре: |
200 10 20 |
| Электрическая прочность изоляции между токоведущими элементами, В: | 350 |
| Электрическая прочность изоляции между токоведущими элементами и корпусом, В: | 350 |
| Вибрационные нагрузки: - диапазон частот, Гц: - ускорение, м/с2 (g): |
5000 250 (25) |
| Линейное ускорение, м/с2 (g): | 1000 (100) |
| Механический удар, одиночного действия с ускорением, м/с2 (ударов): | 1500 (9) |
| Механический удар, многократного действия с ускорением, м/с2 (ударов): | 750 (4000) |
| Относительная влажность воздуха при температуре +35°C: | до 98% |
| Атмосферное давление, Па: | от 1,33х10-6 до 3,05х105 |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Масса реле, г: | 2,5 |
| Минимальный срок службы, лет: | 12 |
Основные электрические параметры реле РЭК-23:
| Номер паспорта реле | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Ток | Время | Сопротивление контактов | Диапазон коммутации |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| срабатывания | отпускания | срабатывания | отпускания | ток | напряжение | |||||
| В | Ом | мА | мА | мс | мс | Ом | А | В | ||
| РЭК-23 РФ4.472-00.01 | 1П | 22…36 | 1520…2185 | 8,4 | 1,2 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-00.02 | 1П | 22…36 | 1520…2185 | 8,4 | 1,2 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-01.01 | 1П | 16…20 | 640…960 | 12,6 | 1,5 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-01.02 | 1П | 16…20 | 640…960 | 12,6 | 1,5 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-02.01 | 1П | 10…16 | 229,5…310,5 | 24,5 | 3,0 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-02.02 | 1П | 10…16 | 229,5…310,5 | 24,5 | 3,0 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-03.01 | 1П | 5…8 | 55,3…71,5 | 52,5 | 7,0 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-03.02 | 1П | 5…8 | 55,3…71,5 | 52,5 | 7,0 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-04.01 | 1П | 22…36 | 1520…2185 | 8,4 | 1,2 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-04.02 | 1П | 22…36 | 1520…2185 | 8,4 | 1,2 | 3,0 | 2,0 | 1,4 | 10-3…1,0 | 6…150 |
| РЭК-23 РФ4.472-05.01 | 1П | 22…36 | 1520…2185 | 8,4 | 1,2 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| РЭК-23 РФ4.472-05.02 | 1П | 22…36 | 1520…2185 | 8,4 | 1,2 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| РЭК-23 РФ4.472-06.01 | 1П | 16…20 | 640…960 | 12,6 | 1,5 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| РЭК-23 РФ4.472-06.02 | 1П | 16…20 | 640…960 | 12,6 | 1,5 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| РЭК-23 РФ4.472-07.01 | 1П | 22…36 | 1520…2185 | 8,4 | 1,2 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| РЭК-23 РФ4.472-07.02 | 1П | 22…36 | 1520…2185 | 8,4 | 1,2 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| РЭК-23 РФ4.472-08.01 | 1П | 10…16 | 229,5…310,5 | 24,5 | 3,0 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| РЭК-23 РФ4.472-08.02 | 1П | 10…16 | 229,5…310,5 | 24,5 | 3,0 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| РЭК-23 РФ4.472-09.01 | 1П | 5…8 | 55,3…71,5 | 52,5 | 7,0 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| РЭК-23 РФ4.472-09.02 | 1П | 5…8 | 55,3…71,5 | 52,5 | 7,0 | 3,0 | 2,0 | 0,5 | 10-6…1,0 | 0,05…36 |
| Основні | |
|---|---|
| Тип ПЗВ | Реле |
| Тип монтажу | На плату |
- Ціна: 25,10 ₴
- Спосіб упаковки: коробка 48шт.
