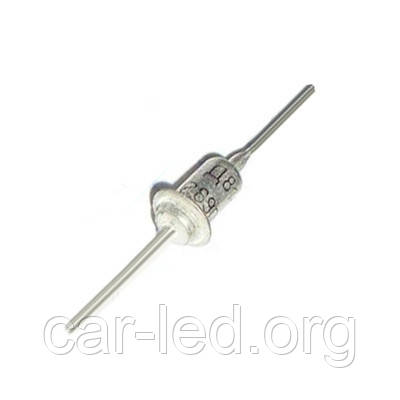

2С522А (КС522А) Стабілітрон 22V. (19.8... 24,2 В) Корпус КД8
- В наявності
- Код: 2С522А
16,20 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
2С522А Стабілітрон 22V. Корпус КД8
Стабілітрон КС522А кремнієвий, планорний, середньої потужності. Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом). Призначений для стабілізації номінальної напруги 22 У діапазоні струмів стабілізації 1...53 мА.
Стабільйони 2С522А кремнієві, планові, середньої потужності.
Призначені для стабілізації номінальної напруги 22 В у діапазоні струмів стабілізації 1...37 мА.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Тип стабілізрона наводиться на корпусі.
Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом).
Маса стабілітрона не більш ніж 1 г.
Технічні умови: СМ3.362.823 ТУ.
Основні технічні параметри стабілізрона 2С522А:
• Номінальна напруга стабілізації: 22 В при Iст 5 мА;
• Розкидання напруги стабілізації: 19.8... 24,2 В;
• Температурний коефіцієнт напруги стабілізації: ±0,1%/°С;
• Тимчасова нестабільність напруги стабілізації стабілізатора: ±1%;
• Диференціальний опір стабілізрона: 200 Ом за Iст 1 мА;
• Мінімально допустимий струм стабілізації: 1 мА;
• Максимально допустимий струм стабілізації: 37 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 1 Вт;
• Робочий інтервал температури довкілля: -60... +125 °С
Характеристики стабілізронів 2С510А, 2С512А, 2С518А, 2С522А, 2С524А, 2С527А, 2С530А, 2С536А:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| 2С510А | 9 | 10 | 11 | 5 | 0,1 | 1 (50) | 25 | 1 | 79 | 1 | 125 | -60… +125 |
| 2С512А | 10,8 | 12 | 13,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 67 | 1 | 125 | -60… +125 |
| 2С515А | 13,5 | 15 | 16,5 | 5 | 0,1 | 1 (50) | 25 | 1 | 53 | 1 | 125 | -60… +125 |
| 2С518А | 16,2 | 18 | 19,8 | 5 | 0,1 | 1 (50) | 25 | 1 | 45 | 1 | 125 | -60… +125 |
| 2С522А | 19,8 | 22 | 24,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 37 | 1 | 125 | -60… +125 |
| 2С524А | 22,8 | 24 | 25,2 | 5 | 0,1 | 1 (50) | 30 | 1 | 33 | 1 | 125 | -60… +125 |
| 2С527А | 24,3 | 27 | 29,7 | 5 | 0,1 | 1 (50) | 40 | 1 | 30 | 1 | 125 | -60… +125 |
| 2С530А | 28,5 | 30 | 31,5 | 5 | 0,1 | 1 (50) | 45 | 1 | 27 | 1 | 125 | -60… +125 |
| 2С536А | 34,2 | 36 | 37,8 | 5 | 0,1 | 1 (50) | 50 | 1 | 23 | 1 | 125 | -60… +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора;
• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
• Uпр. - постійна пряма напруга;
• Iпр. - постійний прямий струм;
• rст. - диференціальний опір стабілізрона;
• Iст. - струм стабілізації стабілізатора;
• Рmax - розсіювана потужність стабілізрона;
• Тк. мах - максимально допустима температура корпусу стабілізрона;
• Тп. мах - максимально допустима температура переходу стабілізрона;
• Т окр. - температура довкілля.
| Основні | |
|---|---|
| Максимальна напруга стабілізації | 14 В |
| Максимальна потужність розсіювання | 0.34 Вт |
| Тип діода | Стабілітрон |
| Матеріал виготовлення | Кремній |
| Призначення діода | Обмежувальний |
| Мінімальна напруга стабілізації | 11.5 В |
| Користувацькі характеристики | |
| Країна походження | СРСР |
