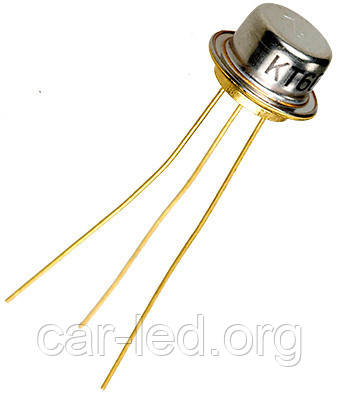

2Т603Б транзистор NPN (600mA 30В) Au (ТО5) (військове приймання по якості)
- В наявності
- Код: 2Т603Б
174,70 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
2Т603Б транзистор NPN (600mA 30В) Au (ТО5) (військове приймання по якості)В наявності
174,70 ₴
Опис
Характеристики
Специфікація
Інформація для замовлення
2Т603Б транзистор NPN (600mA 30В) Au (ТО5)
2Т603Б
Транзистори 2Т603Б кремнієві епітаксиально-планарні структури n-p-n.
Призначені для застосування в імпульсних і перемикальних високочастотних пристроях.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Тип приладу вказується на корпусі.
Маса транзизора не більш ніж 1,75 г.
Тип корпусу: КТЮ-3-6.
Технічні умови: І93.365.003 ТУ.
Основні технічні характеристики транзистори 2Т603Б:
• Структура транзизора: n-p-n;
• РК max — Постійна розсіювана потужність колектора: 0,5 Вт;
• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним імітером: не менш ніж 200 МГц;
• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого опору в ланцюзі база-емітер: 30 В (1 кОм);
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму еміттера та розімкнутого кола колектора: 3 В;
• Iк max — Максимально допустимий постійний струм колектора: 300 мА;
• Iк і max — Максимально допустимий імпульсний струм колектора: 600 мА;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 3 мкА;
• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: 20... 80;
• Ск - Ємність колекторного переходу: не більш ніж 15 пФ;
Транзистори 2Т603Б кремнієві епітаксиально-планарні структури n-p-n.
Призначені для застосування в імпульсних і перемикальних високочастотних пристроях.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Тип приладу вказується на корпусі.
Маса транзизора не більш ніж 1,75 г.
Тип корпусу: КТЮ-3-6.
Технічні умови: І93.365.003 ТУ.
Основні технічні характеристики транзистори 2Т603Б:
• Структура транзизора: n-p-n;
• РК max — Постійна розсіювана потужність колектора: 0,5 Вт;
• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним імітером: не менш ніж 200 МГц;
• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого опору в ланцюзі база-емітер: 30 В (1 кОм);
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму еміттера та розімкнутого кола колектора: 3 В;
• Iк max — Максимально допустимий постійний струм колектора: 300 мА;
• Iк і max — Максимально допустимий імпульсний струм колектора: 600 мА;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 3 мкА;
• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: 20... 80;
• Ск - Ємність колекторного переходу: не більш ніж 15 пФ;
Вихідний напівпровідниковий матеріал, на основі якого виготовлений транзистор: кремній (Si)
Структура напівпровідникового переходу: npn
Технічні характеристики транзисторів 2Т603А, 2Т603Б, 2Т603В, 2Т603Г, 2Т603I:
Усоловні позначення електричних параметрів транзисторів: • IК max — максимально допустимий постійний струм колектора транзизора. • IК. И. max — максимально допустимий імпульсний струм колектора транзистора. • UКЕR max — максимальна напруга між колектором і емітером за заданої температури колектора та опору в ланцюгу база-емітер. • UКЕ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівною нулю. • UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю. • UЕБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю. • РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзизора. • РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням. • h21Э — статичний коефіцієнт передавання струму біполярного транзистора. • UКЕ нас. — напруга насичення між колектором і емітером транзизора. • IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера. • IЕБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора. • IКЕR — зворотний струм колектор-емітер за заданої зворотної напруги колектор-емітер і опору в ланцюгу база-емітер. • f гр — гранічна частота коефіцієнта передавання струму. • ЗК - ємність колекторного переходу. • ЗЕ - ємність колекторного переходу. • ТП max — максимально допустима температура переходу. • Т max — максимально допустима температура довкілля. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Основні | |
|---|---|
| Країна виробник | Польща |
| Тип транзистора | Біполярний |
| Тип біполярного транзистора | N-P-N |
| Матеріал корпусу | Металоскло |
| Максимально допустима напруга колектор-емітер | 60 В |
| Максимально допустимий струм колектора | 0.4 А |
| Тип монтажу | Ручний монтаж |
| Користувальницькі характеристики | |
| Виконання | Дискретне |
| Технічний опис: | завантажити PDF в специфікації |
