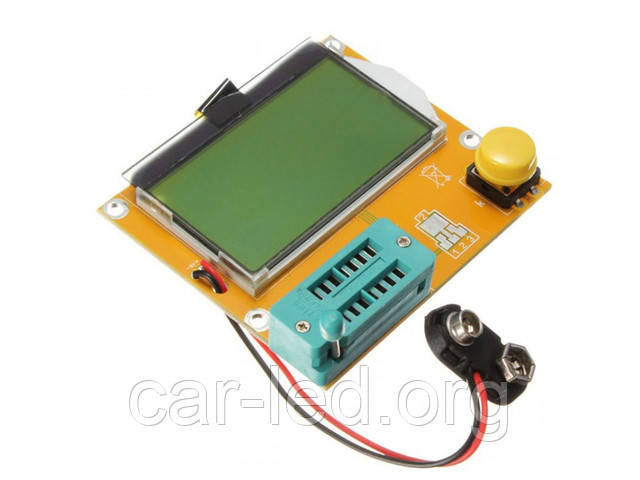

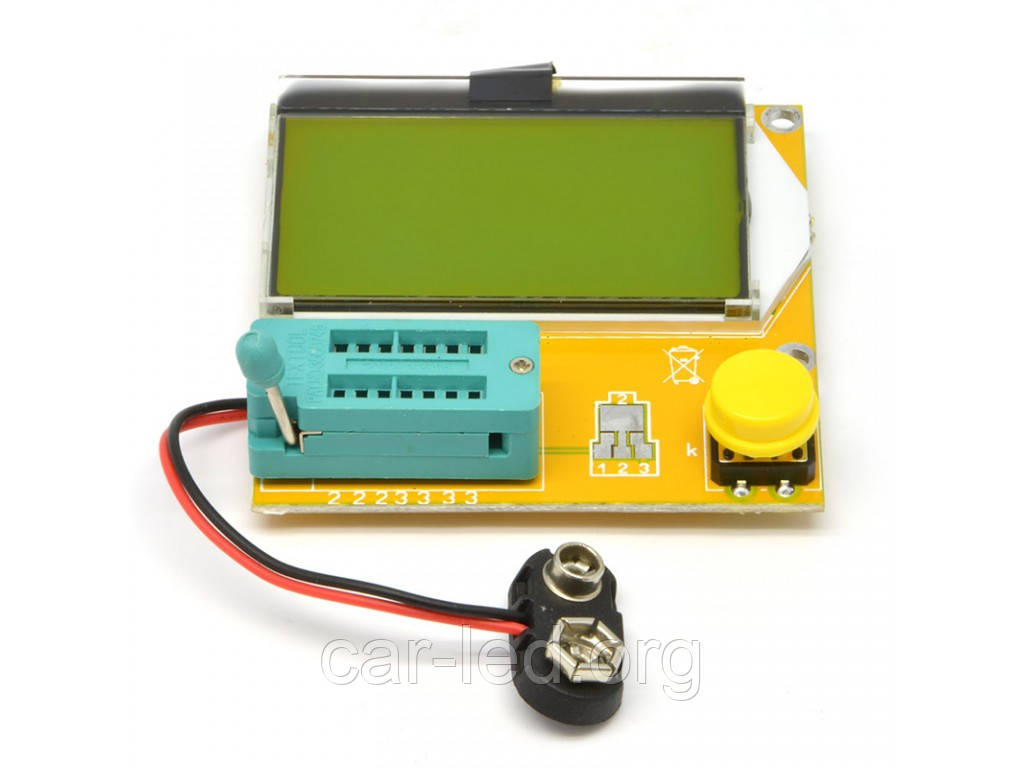

Універсальний тестер компонентів LCR-T4 вимірювач транзисторів, діодів, тиристорів, RLC, ESR. БЕЗ КОРПУСУ

Тестер напівпровідників і RLC-метр на основі ATmega328

Універсальний тестер транзисторів, діодів, тиристорів, вимірювач RLC, вимірювач ESR.
Остання версія програмного забезпечення тестера LCR-T4 на чипе ATmega328р дає змогу автоматично ідентифікувати радіоелектронні компоненти, конденсатор, котушка індуктивності, діод, подвійний діод, біполярний NPN, PNP транзистор, N-канальний і Р-канальний MOS FET, JFET транзистор, малопотужний тирис, симістор.
Вимірювати опору, ємності, індуктивності, прямої напруги переходу в діодах і біполярних транзисторів, ємності та порокової напруги затвора в польових транзисторів, виявляти захисні діоди в транзисторів.

Тест напівпровідників, конденсаторів, резисторів, індуктивностей проводиться за одну операцію — натисканням кнопки. Автоматичне вимкнення після тесту.
Споживаний струм після вимкнення не більш ніж 20nA.
Інформація виводиться на РК-дисплей 128х64 з підсвіткою.
Живлення 9V від батареї типу "Крона"
Внимание! Розряджайте конденсатори до тестування!

Показує розпилення компонентів, графічний малюнок:
Транзистори - Біполярні, польові.
Діоди.
Діодні складки.
Светодиоды.
Тиристатори, Симистори - Малопотужні.
Стабілізрони - напруга пробою до 4.5 В.
Опір (R) - 0...50 МОм, макс. резображення 0.01 Ом.

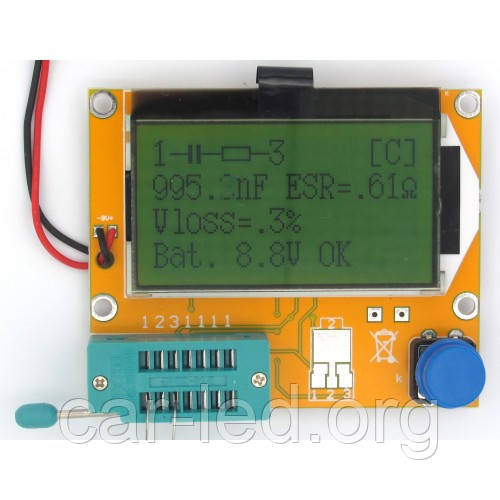

Конденсатори:
 Ємність (C) - 0...100000 мкФ, макс. роздільна здатність 0.01 пФ;
 ESR макс. роздільна здатність 0.01 Ом;
 Вимірювання втрат Vloss (%)
 Індуктивність (L): 10 мкГн — 20 Гн, макс. роздільна здатність 0.01 мГн;

Калібрування:

Як будь-який інший вимірювальний прилад, LCR-T4 періодично потребує калібрування. Розробники гранично спростили цю процедуру і Вам не буде потрібно спеціального дорогого обладнання для цього.
Перед початком калібрування підготуйте триконтактну перемичку з кроком 2,54 мм і якісний неелектролітичний конденсатор місткістю вище 0,1 мікрофаради. Чудово підійдуть металоплівкові конденсатори на 0,15, 0,22, 0,33 мкФ.
Встановіть перемичку в тестову панель у контакти 1-2-3 і натисніть кнопку. Тестер, визначаючи перемичку, почне самокалібрування. Прогрес калібрування буде відбиватися не дисплеєм. Приблизно всередині процесу процедура зупиниться і Вам буде запропоновано зняти перемичку. Видаліть її та калібрування автоматично відновиться. Через ще нетривалий час, тестер запропонує встановити конденсатор 1-3 контакти. Вставте конденсатор і зафіксуйте його. Ще кілька секунд і калібрування буде закінчене. Результатом буде відтворення параметрів встановленого конденсатора.

Дуже корисний прилад для радіолюбів під час визначення цоколівки — розпинювання SMD і виводних компонентів, перевірки їхньої працездатності.

З розширеними функціями, русифікованим меню та інструкцією в комплекті. Тестер відкалібрований і перевірений.

Усі вимірювання здійснюються в автоматичному режимі, прилад сам визначає тип під'єднаної деталі та діапазон вимірювання.

Автоматичне вимкнення для заощадження батареї.

Дає змогу вимірювати:

-протистояння

-індуктивності

-омічний опір індуктивності

-ємності конденсатора

внутрішнього опору конденсатора ESR

-автоматичне визначення типу та розпилення біполярних і польових транзисторів і діодів (виводиться на екран)

-вимірювання коефіцієнта передавання струму бази біполярного транзисторів

-визначення напруги насичення біполярного транзистора

- Вимірювання ємності затвора польового транзистора

- Визначення напруги відкриття польового транзистора

- Вимірювання падіння напруги на діоді

- Вимірювання паразитної ємності діода

- Вимірювання частоти

- Генератор до 2 МГц

-ШИМ 10біт

Автор розробки — Markus Freject сайт  інструкція німецькою обговорення на форумі VRTP
