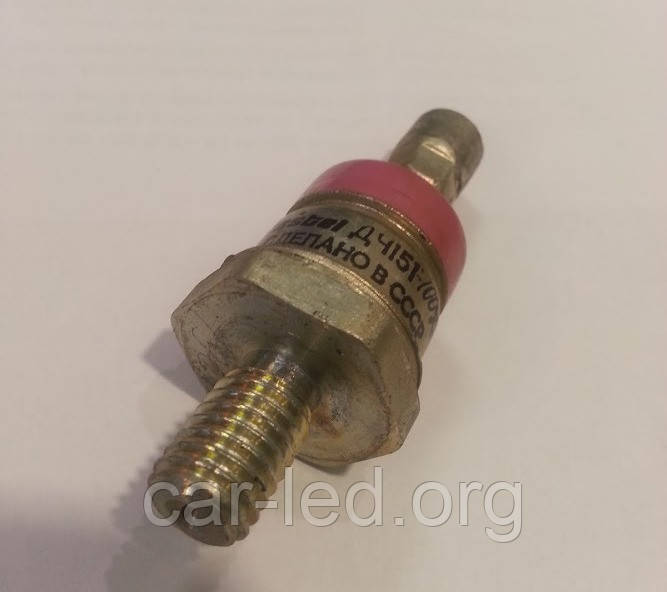

  • ДЧ151-100х-12 силовий діод (зворотний) швидковідновлюваний кремнієвий дифузний (100A 1200V), фото 2
вправо
ДЧ151-100х-12 силовий діод (зворотний) швидковідновлюваний кремнієвий дифузний (100A 1200V)

ДЧ151-100х-12 силовий діод (зворотний) швидковідновлюваний кремнієвий дифузний (100A 1200V)

  • Немає в наявності
  • Код: ДЧ151-100х-12 bah

359,70 ₴

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
ДЧ151-100х-12 силовий діод (зворотний) швидковідновлюваний кремнієвий дифузний (100A 1200V)
ДЧ151-100х-12 силовий діод (зворотний) швидковідновлюваний кремнієвий дифузний (100A 1200V)Немає в наявності
359,70 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

Д151-100-12 силовий діод (ОБРАТНИЙ) кремнієвий дифузійний (100A 1200V)

ДЧ151-100Х-12
Діод швидковідновлюваний кремнієвий дифузійний.
Призначений для роботи в ланцюгах статичних перетворювачів електроенергії постійного та змінного струмів на частотах до 16 кГц, у яких потрібні малі часи зворотного відновлення та малі заряди відновлення, а також в імпульсних пристроях.
Випускаються й металокерамічному корпусі з гнучким виведенням, прямий і зворотний (з знаком Х) полярностей.
Середній прямий струм — 100 А
Імпульсна зворотна напруга 1000 В
Охолодження повітряне природне або примусове.
Позначення типономіналу та полярність виводів наводяться на корпусі.
Габаритні розміри:
- загальна довжина — 190 мм
- різь — М12
Маса діода не більш ніж 180 г.
Тип застосовуваного охолоджувача — О151.

Структура умовного позначення:
ДЧ151-100Х-10-Х
ДЧ — діод швидковідновлюваний;
1 — порядковий номер модифікації конструкції;
5 — позначення діаметра корпусу діода;
1 — позначення конструктивного виконання корпусу діода;
80 — максимально допустимий середній струм у відкритому стані, А;
Х-діод зворотної полярності;
10 — клас за зворотною повторюваною напругою;
Х-гуппа за часом зворотного відновлення.

Технічні характеристики швидковідновлюваних діодів ДЧ151-80Х:

Найменування
диода
Граничні експлуатаційні параметри діодів Значення електричних характеристик діодів Tj
IF(AV) URRM URSM URWM UR IFRMS IFSM IRRM UFM UTO i2t rT trr Qrr Rthjc
А В В В В А кА мА В В кА2с мОм мкс мккл °С/Вт °C
ДЧ151-100Х-5 80 500 550 400 300 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140
ДЧ151-100Х-6 80 600 660 480 360 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140
ДЧ151-100Х-7 80 700 770 560 420 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140
ДЧ151-100Х-8 80 800 880 640 480 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140
ДЧ151-100Х-9 80 900 990 720 540 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140
ДЧ151-100Х-10 80 1000 1100 800 600 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140
ДЧ151-100Х-11 80 1100 1210 880 660 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140
ДЧ151-100Х-12 80 1200 1320 960 720 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140
ДЧ151-100Х-13 80 1300 1430 1040 780 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140
ДЧ151-100Х-14 80 1400 1540 1120 840 126 2,4 25,0 1,85 1,2 28,8 3,3 1,6-2,5 140 0,27 -60…+140


Усоловні позначення електричних параметрів швидковідновлюваних діодів:
• IF(AV) - Максимально допустимий середній прямий струм.
• URRM - імпульсна зворотна напруга, що повторюється.
• URSM - Неповторна імпульсна зворотна напруга.
• URWM - Імпульсна робоча зворотна напруга.
• UR - Постійна зворотна напруга.
• IFRMS - Максимально допустимий активний прямий струм.
• IFSM - Ударний прямий струм.
• IRRM - імпульсний зворотний струм, що повторюється.
• UFM - Імпульсне пряме напруження.
• UTO - Порогова напруга діода.
• i2t - Захисний показник.
• rT - Динамічний опір.
• trr - Час зворотного відновлення.
• Qrr - Заряд зворотного відновлення.
• Rthjc - Тепловий опір перехід-корпус діода.
• Tj - Температура переходу діода.

Основні
Країна виробникУкраїна
СтанНове
Тип діодаВипрямляч
Призначення діодаВипрямний
Максимальна постійна зворотна напруга1200
Максимально допустимий прямий імпульсний струм160
Матеріал виготовленняКремній
