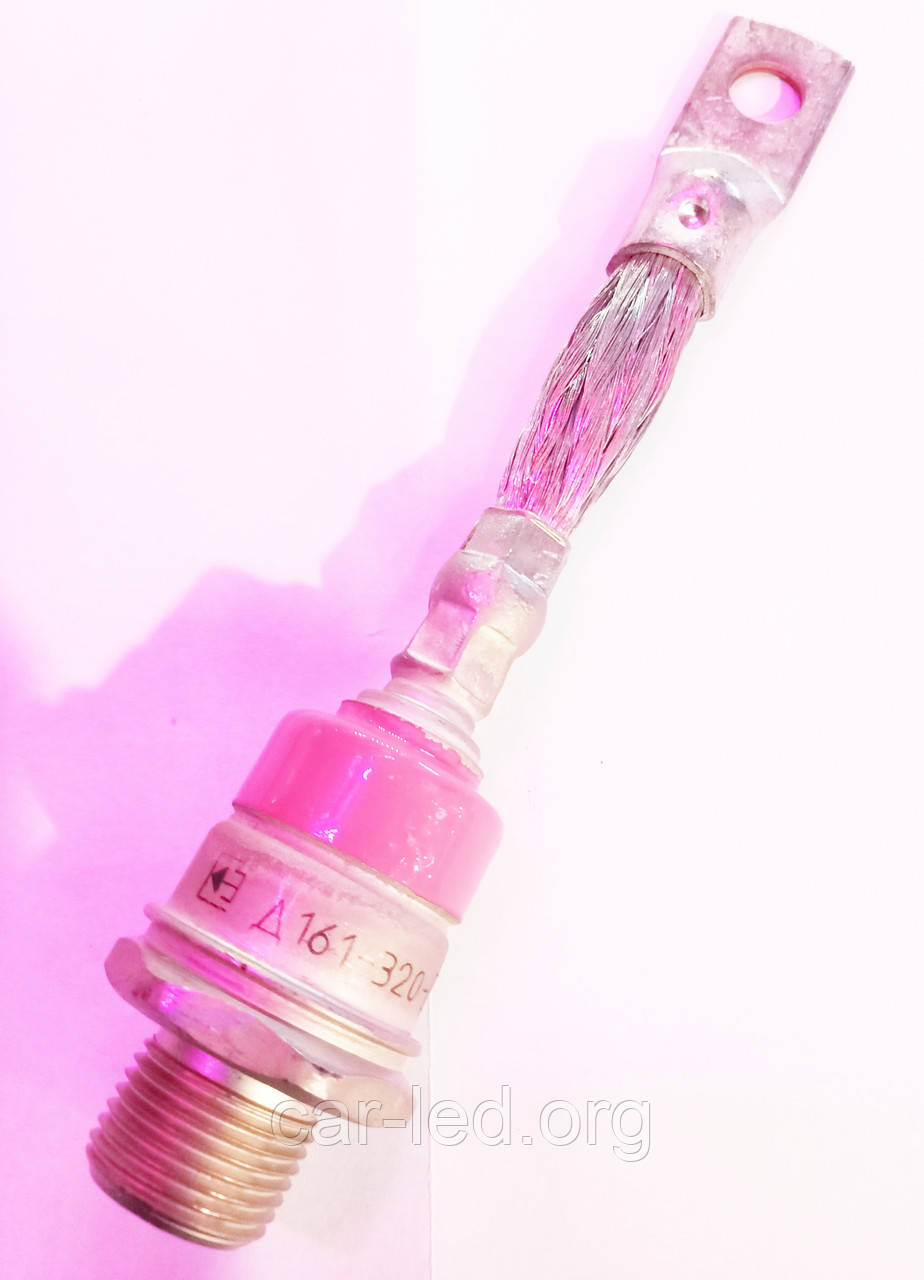

Д161-320-10 силовий діод (прямий) низькочастотний кремнієвий дифузний (320A 1000V)
- В наявності 1 од.
- Код: Д161-320-10 sokh
625,30 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Д161-320-10
Диод кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц.

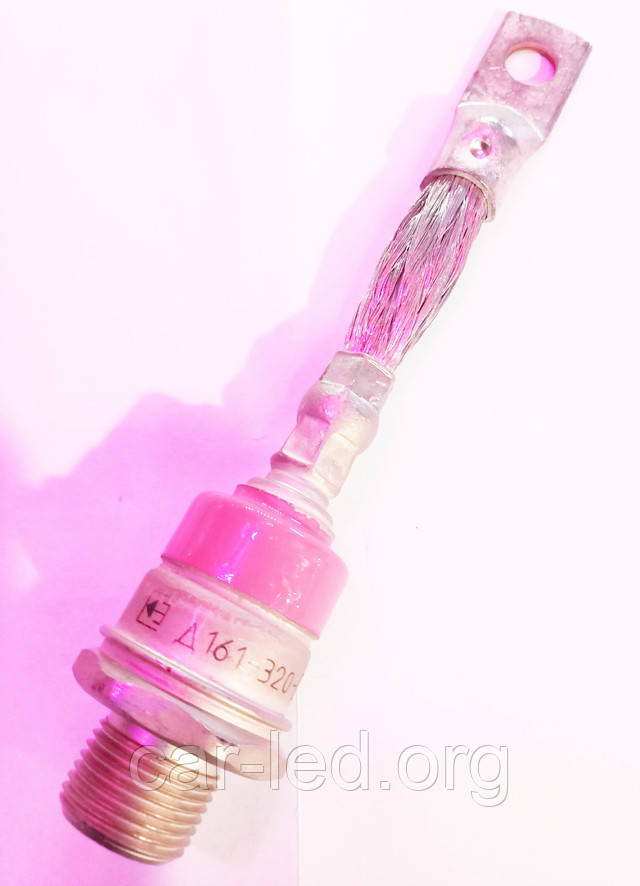

Выпускаются в металлокерамическом корпусе с гибким выводом, прямой и обратной (со знаком Х) полярностей.
У диодов прямой полярности анодом является основание корпуса, обратной полярности - гибкий вывод.
Средний прямой ток - 320 А
Повторяющееся импульсное обратное напряжение - 1000 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Габаритные размеры:
- общая длина - 240 мм
- длина шпильки - 16 мм
- резьба - М20
Масса диода не более 298 г.
Климатическое исполнение по ГОСТ 15150: УХЛ2, Т2.
Тип корпуса: SD6.
Рекомендуемый охладитель: O171, O271, O371, OM101.
Технические условия: ТУ16-2006 ИЕАЛ.432000.058ТУ.
Структура условного обозначения:
Д161-320-10
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции;
6 - обозначение диаметра корпуса диода;
1 - обозначение конструктивного исполнения корпуса диода;
320 - максимально допустимый средний ток в открытом состоянии, А;
10 - класс по обратному повторяющемуся напряжению.
Технические характеристики силовых низкочастотных диодов Д161-320:
| Наименование диода |
Предельные эксплуатационные параметры диодов | Значения электрических характеристик диодов | Tj | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | i2t | rT | trr | Qrr | Rthjc | ||
| А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мкКл | °С/Вт | °C | |
| Д161-320-3 | 320 | 300 | 340 | 240 | 180 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-4 | 320 | 400 | 450 | 320 | 240 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-5 | 320 | 500 | 560 | 400 | 300 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-6 | 320 | 600 | 670 | 480 | 360 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-7 | 320 | 700 | 800 | 560 | 420 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-8 | 320 | 800 | 900 | 640 | 480 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-9 | 320 | 900 | 1000 | 720 | 540 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-10 | 320 | 1000 | 1100 | 800 | 600 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-11 | 320 | 1100 | 1200 | 880 | 660 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-12 | 320 | 1200 | 1300 | 960 | 720 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-13 | 320 | 1300 | 1450 | 1040 | 780 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-14 | 320 | 1400 | 1500 | 1120 | 840 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-15 | 320 | 1500 | 1650 | 1200 | 900 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-16 | 320 | 1600 | 1700 | 1280 | 960 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-17 | 320 | 1700 | 1800 | 1360 | 1020 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
| Д161-320-18 | 320 | 1800 | 1900 | 1440 | 1080 | 502 | 8,8 | 40,0 | 1,35 | 0,85 | - | 0,48 | 25,0 | 600 | 0,13 | -60…+190 |
Условные обозначения электрических параметров силовых диодов:
• IF(AV) - Максимально допустимый средний прямой ток.
• URRM - Повторяющееся импульсное обратное напряжение.
• URSM - Неповторяющееся импульсное обратное напряжение.
• URWM - Импульсное рабочее обратное напряжение.
• UR - Постоянное обратное напряжение.
• IFRMS - Максимально допустимый действующий прямой ток.
• IFSM - Ударный прямой ток.
• IRRM - Повторяющийся импульсный обратный ток.
• UFM - Импульсное прямое напряжение.
• UTO - Пороговое напряжение диода.
• i2t - Защитный показатель.
• rT - Динамическое сопротивление.
• trr - Время обратного восстановления.
• Qrr - Заряд обратного восстановления.
• Rthjc - Тепловое сопротивление переход-корпус диода.
• Tj - Температура перехода диода.
| Основні | |
|---|---|
| Тип діода | Випрямляч |
| Призначення діода | Випрямний |
| Максимальна постійна зворотна напруга | 1000 В |
| Матеріал виготовлення | Кремній |
| Стан | Новий |
| Користувацькі характеристики | |
| Країна виробник | срср |
| Максимально допустимий прямий імпульсний струм | 320 |
