2Т934А

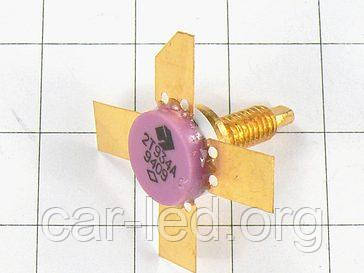

Транзистори 2Т934А кремнієві епітаксиально-планарні структури n-p-n генераторні.
Призначені для застосування в підсилювачах потужності, множителях частоти й автогенераторах на частотах 100...400 МГц за напруги живлення 28 В.
Випускаються в металокерамічному корпусі зі смужковими виведеннями та монтажним гвинтом.
Тип приладу вказується на корпусі.
Маса транзизора не більш ніж 4,5 г.
Тип корпусу: КТ-17.
Технічні умови: І93.339.004 ТУ.

Основні технічні характеристики транзизора 2Т934А:
• Структура транзизора: n-p-n;
• Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 7,5 Вт;
• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним евітером: понад 500 МГц;
• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого опору в ланцюзі база-емітер: 60 В (0,01кОм);
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 4 В;
• Iк max — Максимально допустимий постійний струм колектора: 0,5 А;
• Iкер — зворотний струм колектор-емітер за заданих зворотної напруги колектор-емітер і опору в ланцюгу база-емітер: не більш ніж 5 мА (60В);
• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: понад 50;
• Ск - Ємність колекторного переходу: не більш ніж 9 ПФ;
• Rке нас - Опір насичення між колектором та емітером: не більш ніж 2 Ом;
• Ку.р. - Коефіцієнт посилення потужності: не менш ніж 6 дБ;
• Рових — Вихідна потужність транзизора: не менш ніж 3 Вт на частоті 400 МГц;
• tк — Постійна часу ланцюга зворотного зв'язку на високій частоті: не більш ніж 20 пс

Технічні характеристики транзисторів 2Т934А, 2Т934Б, 2Т934В:

Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимально допустима постійна напруга колектор-емітер у разі опору в ланцюгу база-емітер.
• UКЭ0 max - максимально допустима постійна напруга колектор-емітер за струму бази, рівного нулю.
• UКБ0 max — максимально допустима постійна напруга колектор-база під час струму еміттера, рівною нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• UПИТ max - максимально допустима напруга живлення.
• РК.СР. max — максимально допустима середня потужність, що розсіюється на колекторі транзизора.
• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКЭR — зворотний струм колектор-емітер за заданої зворотної напруги колектор-емітер і опору в ланцюгу база-іміттер.
• IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.
• f гр — гранічна частота коефіцієнта передавання струму.
• PВЫХ — вихідна потужність транзизора.
• КУР - коефіцієнт посилення за потужністю транзизора.
• ТП max - максимально допустима температура переходу.
• Т max — максимально допустима температура довкілля.
