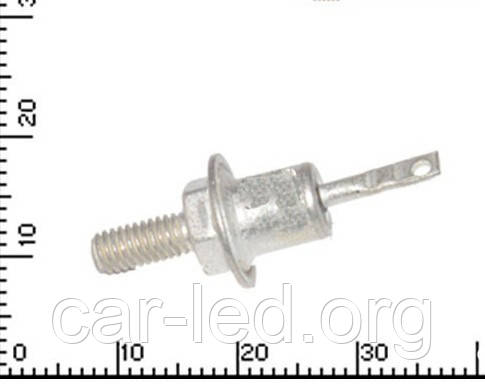

  • Д817Г Стабілітрон 5W 100V (90...100 В) за Iст 50 мА. Корпус КДЮ11-3, фото 2
вправо
Д817Г Стабілітрон 5W 100V (90...100 В) за Iст 50 мА. Корпус КДЮ11-3

Д817Г Стабілітрон 5W 100V (90...100 В) за Iст 50 мА. Корпус КДЮ11-3

  • Готово до відправки
  • Код: Д817Г

19 ₴

Мінімальна сума замовлення на сайті — 100 грн

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Д817Г Стабілітрон 5W 100V (90...100 В) за Iст 50 мА. Корпус КДЮ11-3
Д817Г Стабілітрон 5W 100V (90...100 В) за Iст 50 мА. Корпус КДЮ11-3Готово до відправки
19 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

Д817Г
Стабільйони Д817Г кремнієві, дифузійно-сплавні, середньої потужності.
Призначені для стабілізації номінальної напруги 100,0 В діапазоні струмів стабілізації 5...50 мА.
Використовуються для роботи в різних радіотехнічних і електронних пристроях.
Випускаються в металостекуваному корпусі з жорсткими виведеннями.
Маркуються цифро-букванним кодом, схема з'єднання електродів із виведеннями вказується на корпусі.
Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом).
Тип корпусу: КДЮ-11-3, маса не більш ніж 4,5 г, з комплектувальними деталями не більш ніж 6,0 г.
Кліматичне виготовлення: «УХЛ».
Категорія якості: «ОТК», «ВП», «ОС».
Технічні умови:
  - приймання «1» АА0.336.545ТУ;
  - приймання «5» УЖ3.362.027ТУ;
  — приймання «9» УЖ3.362.027ТУ, аА0.339.190ТУ.
Гарантійний термін зберігання не менш ніж 25 років.
Термін зберігання обчислюється з дати виготовлення, а для стабілізаторів, що піддаються переперевіркам — з дати переперевірки.

Основні технічні параметри стабілізрона Д817Г:
• Розкидання напруги стабілізації: 90... 110 В при Iст 50 мА;
• Температурний коефіцієнт напруги стабілізації: 0,14%/°С;
• Тимчасова нестабільність напруги стабілізації: ± 6%;
• Постійна пряма напруга: 1,5 В при Iпр 500 мА;
• Диференціальний опір стабілізрона: 50 Ом;
• Мінімально допустимий струм стабілізації: 5 мА;
• Максимально допустимий струм стабілізації: 50 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 5 Вт;
• Робочий інтервал температури довкілля: -60... +120 °C

Технічні характеристики стабілізронів Д817А, Д817Б, Д817В, Д817Г:

Тип стабілізрона Uст. αUст. Uпр. (при Iпр.) rст. Iст. Рmax Тк.max (Тп.) Т окр.
хв ном макс Iст.ном. хв макс
В В В мА %/С В (мА) Ом мА мА Вт °С °С
Д817А 50,5 56 61,5 50 0,14 1,5 (500) 35 5 90 5 130 -60… +120
Д817Б 61 68 75 50 0,14 1,5 (500) 40 5 75 5 130 -60… +120
Д817В 74 82 90 50 0,14 1,5 (500) 45 5 60 5 130 -60… +120
Д817Г 90 100 110 50 0,14 1,5 (500) 50 5 50 5 130 -60… +120


Усоловні позначення електричних параметрів стабілізронів:



  • Uст. - напруга стабілізації стабілізатора;
  • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
  • Uпр. - постійна пряма напруга;
  • Iпр. - постійний прямий струм;
  • rст. - диференціальний опір стабілізрона;
  • Iст. - струм стабілізації стабілізатора;
  • Рmax - розсіювана потужність стабілізрона;
  • Тк. мах - максимально допустима температура корпусу стабілізрона;
  • Тп. мах - максимально допустима температура переходу стабілізрона;
  • Т окр. - температура довкілля.

Основні
Максимальна потужність розсіювання5 Вт
Матеріал виготовленняКремній
Тип діодаСтабілітрон
Призначення діодаОбмежувальний
Користувальницькі характеристики
Країна виробниксрср
Мінімальна напруга стабілізації74
Номінальна напруга стабілізації82
Максимальна напруга стабілізації92
Країна походженняСРСР
