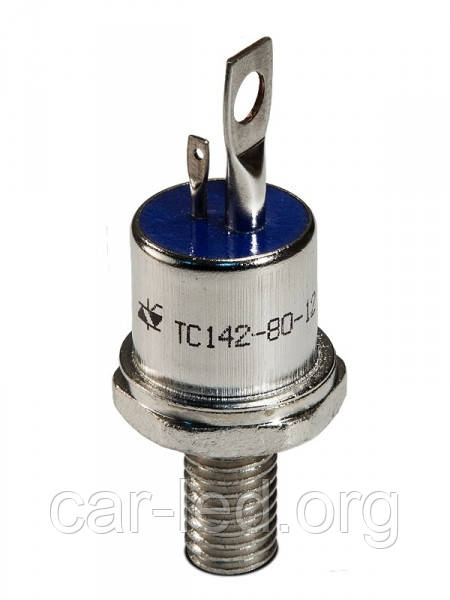

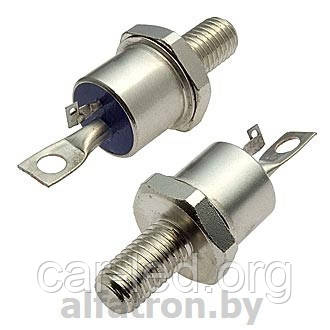

ТС142-80-6-4 (80A/600V) симістор штирьовий
- В наявності 1 од.
- Код: ТС142-80-6 (80A/600V)
514,90 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
ТС142-80-6-4
Тиристор симметричный низкочастотный штыревого исполнения.
Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый действующий ток - 80 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 600 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Габаритные размеры:
- общая длина - 56 мм
- длина шпильки - 16 мм
- резьба - М10
Масса тиристора не более 48 г.
Рекомендуемый охладитель: О141, О241, О541.
Структура условного обозначения:
ТС142-80-6
ТС - тиристор симметричный;
1 - порядковый номер модификации конструкции;
4 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
80 - максимально допустимый действующий ток, А;
6 - класс по повторяющемуся напряжению.
4 - время нарастания импульса.
Технические характеристики симметричных тиристоров штыревого исполнения ТС142-80:
| Наименование тиристора симметричного |
Максимально допустимые значения параметров при Тп=max | Значения параметров при Тп=25°С | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ITRMS | UDRM | IDRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tqt | Rthjc | ||
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| ТС142-80-1 | 80 | 100 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-2 | 80 | 200 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-3 | 80 | 300 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-4 | 80 | 400 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-5 | 80 | 500 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-6 | 80 | 600 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-7 | 80 | 700 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-8 | 80 | 800 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-9 | 80 | 900 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-10 | 80 | 1000 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-11 | 80 | 1100 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-12 | 80 | 1200 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-13 | 80 | 1300 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-14 | 80 | 1400 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-15 | 80 | 1500 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
| ТС142-80-16 | 80 | 1600 | 7 | 580 | 8 | 2,5…50 | 63 | 1,8 | 0,9 | 120 | 60 | 200 | 3 | 4 | 12 | 0,34 | -60…+125 |
Условные обозначения электрических параметров тиристоров симметричных:
• ITRMS - Максимально допустимый действующий ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление симметричного тиристора.
• (dUD/dt)crit - Критическая скорость нарастания коммутационного напряжения.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение симметричного тиристора.
• IL - Ток включения симметричного тиристора.
• IH - Ток удержания симметричного тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения по управлению.
• tq - Время выключения по управлению.
• tqt - Время включения по управлению.
• Rthjc - Тепловое сопротивление переход-корпус.
• Tj - Температура перехода симметричного тиристора.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип тиристора | Діак |
| Напруга вмикання | 600 В |
| Максимальний зворотний струм | 80 А |
| Час включення | 4 мкс |
| Матеріал корпусу | Метал |
| Охолодження | Примусове |
| Спосіб монтажу | Різьбовий |
| Стан | Новий |
| Користувальницькі характеристики | |
| Виробник | ПРАТ "ЗАВОД "ПЕРЕТВОРЮВАЧ" |
| Технічна інформація: | завантажити PDF файл |
| VDRM repetitive peak off-state voltage: | 1200В |
| RMS on-current state | 80А |
- Ціна: 514,90 ₴
