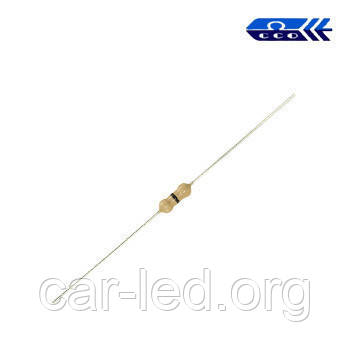

18 kom (CF 1/4W) ±5% Pезистор вивідний (в стрічці)

18 kom (CF 1/4W) ±5% Pезистор вивідний (в стрічці)

  • В наявності
  • Оптом і в роздріб
  • Код: 18 kom 0.25w

1,70 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 50 грн

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
18 kom (CF 1/4W) ±5% Pезистор вивідний (в стрічці)
18 kom (CF 1/4W) ±5% Pезистор вивідний (в стрічці)В наявності
1,70 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Інформація для замовлення

18 kom (CF 1/4W) ± 5% Резистор вихідний (у стрічці)

Діаметр, мм: 2,3
Довжина, мм: 6
Довжина виводів, мм: 26
Опір: 18 kОм
Розсіювана потужність: 0,25 Вт
Корпус: AXIAL
Тип резистору: Вуглецевий вивідний
Сфера застосування: Резистори воістину сухими.



Розрахунок резистора для світлодіода





ХАРАКТЕРИСТИКИ РЕЗИСТРІВ
(На прикладі 5% резистора потужністю 0,25 Вт)


  Стандартний допуск у номінальних умовах становить 5%. Максимальна потужність за температури довкілля 70 °C становить 0,25 Вт, водночас внутрішня температура підвищується до 150 °C. Максимальна прикладена напруга становить (0,25 R)112 або 250 В (менша з двох значень). І це насправді так!. Одноразове перевищення напруги до 400 В упродовж 5 с викликає незворотну зміну опору на 2%.

  У схемах, де потрібна висока точність або стабільність, треба використовувати резистори з металевої плівки з допуском 1%. Вони забезпечують стабільність не гірше ніж 0,1% у нормальних умовах і не гірше ніж 1% в найжорсткіших умовах. Прецизійні дротяні резистори здатні задовольнити найвищими вимогами.

   Якщо очікується, що потужність, що розсіюється в схемі, становитиме більш ніж 0,1 Вт, то треба вибрати резистор із великим значенням розсіюваної потужності. Композиційні вуглецеві гумки характеризуються потужністю до 2 Вт, а потужні дротяні резистори-більшими високими значеннями. Для потужних схем найкращі характеристики забезпечує резистор із відведенням тепла. Резистори цього типу випускаються з допуском 1% і можуть надійно працювати за власної температури до 250 °C упродовж тривалого періоду часу. Допустима розсіювана потужність залежить від повітряного потоку, температурних умов на виведеннях і щільності схеми, отже, потужність на резисторі треба розглядати як грубу орієнтовну величину. Зазначимо також, що потужність резистора пов'язана із середнім значенням потужності, що розсіюється в схемі, і може істотно перевищуватися в короткі інтервали часу (залежно від «теплової маси» ці інтервали можуть тривати кілька секунд або більше).

Вплив   Зміна опору, %    Незворотне?
  R=1 кОм R= 1МОм
Паяння (350 °C на відстані 3 мм)  ± 2  ± 2  Да
Циклічне навантаження
(50 циклов ВКЛ/ВЫКЛ за 1000 ч)
+ 4-6 + 4-6 »
Вібрація (20 д) і удар (100 д) ± 2 ± 2 »
Вологість
(95% відн. вологість за 40 °C)
+6 +10 Немає
Коефіцієнт напруги
(Зміна, рівне 10 В)
-0,15 -0,3 »
Температура (від 25 до — 15 °C) + 2,5 + 4,5 »
Температура (від 25 до 85 °C) + 3,3 + 5,9 »





Джерело: Хоровіц П., Хіл л.У. Мистецтво схемотехніки: В 3-х томах: Т.1.

Основні
ВиробникChian-Chia
Країна виробникКитай
Тип резистораРезистор постійний
Опір18000 Ом
Максимальний допуск опору5 %
Номінальна потужність0.25 Вт
Тип корпусуДротяний
Структура корпусуЛита
Форма корпусуЦиліндрична
Колір корпусуБежевий
Тип струмовивідуАксіальний
Діаметр2.3 мм
Довжина6 мм
УпаковкаСтрічка
Тип монтажуВставний
СтанНовий
