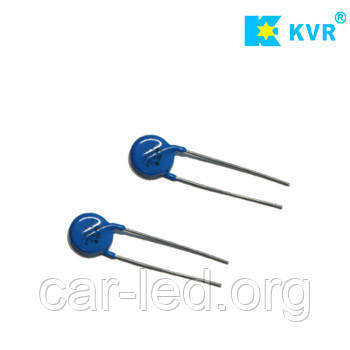

Варистор MYG 07K330 (10%) 33V
- Під замовлення
- Оптом і в роздріб
- Код: MYG 07K330
4,60 ₴
Показати оптові ціни- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Варистор MYG 07K330 (10%) 33V
Варистор - нелинейный прибор, который имеет симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона. Серия оксидно-цинковых варисторов - это нелинейные резисторы, состоящие в основном из оксида цинка с добавлением оксидов других металлов. Они обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости. Оксидо-цинковые варисторы являются в настоящее время практически единственным быстродействующим средством защиты сложных и дорогостоящих полупроводниковых систем различного назначения. Уникальные свойства варисторов используются для создания низкочастотных фильтров, необходимых для высокоскоростных линий передачи данных; для защиты от импульсных воздействий напряжения, для шумопоглощения (радио/электромагнитные помехи)
Свойства
- Широкий диапазон напряжений
- Высокая стойкость к току перегрузки
- Быстрая реакция на резкое повышение напряжения (мкс)
- Симметричность вольт-амперных характеристик
- Оптимальная вольт-амперная характеристика
- Надежность, подтвержденная международными стандартами
Применение
- Бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.)
- Устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты)
- Аппаратура средств связи
- Устройства обработки данных
- Оборудование передачи электроэнергии
- Системы электроснабжения
Рис. Вольт-амперная характеристика варистора
Варистор в состоянии покоя имеет высокое сопротивление (несколько МОм) по отношению к защищаемому прибору и не изменяет характеристику электрической цепи. При превышении напряжения варистор имеет низкое сопротивление (всего несколько Ом) и фактически шунтирует прибор, т.е. устройство Е защищено.
Описание параметров
Напряжение варистора:
Напряжение варистора - это падение напряжения на нем при токе от 0,1мА до 1мА в течение определенного периода времени
Рабочее напряжение:
Обычно приводятся максимальные значения переменного VAC и постоянного VDC рабочего напряжения. Токи утечек при рабочих напряжениях незначительны
Нелинейная экспонента (α):
Вольт-амперная характеристика варистора определяется равенством I=KVα,
Где К - константа, зависящая от конфигурации, а α - нелинейная экспонента.
Для вычисления значения α обычно берут две точки - (V1, I1), (V2, I2):
Максимальное напряжение ограничения:
Это максимальное напряжение Up между выводами варистора втечение длительности импульса тока (8/20 μсек)
Мощность:
Максимальная рассеиваемая энергия (Дж) втечение импульса длительностью 10/1000 μсек
E = K x Vm x I m x T
E: мощность (Дж)
K: константа = 1.4
Vm: максимальное напряжение ограничения при Im
Im: максимально допустимый пиковый ток с импульсом 10/1000 μсек
T: длительность тока перегрузки (1000 μсек)
Ток перегрузки:
Максимальный пиковый ток варистора при изменении напряжения варистора на 10% при стандартном импульсе тока (8/20 μсек) приложенный один или два раза с интервалом 5 мин
Средняя рассеиваемая мощность:
Средняя мощность рассеяния при заданной температуре окружающей среды
Емкость:
Емкость - опорная величина, измеряемая при заданной частоте
Оценка срока службы варистора:
Определяется как максимально допустимое количество импульсов, прикладываемых к варистору. Для определения используются импульсы стандартной длительности - 8/20 μсек (или 10/1000 μсек)
Как подобрать аналог варистора
Подбирать варисторы для замены логичней не по фирме производителю и не по цвету, а по:
- напряжению
- диаметру.
Диаметр соответствует способности варистора поглотить определённую мощность импульса, поэтому следует заменять на такой же, или больше.
Напряжение срабатывания можно узнать по маркировке - из таблицы и по нему подобрать аналог из имеющихся.
Если маркировка не сохранилась, то подобрать можно по:
- функциональному назначению
- по электронной схеме
К примеру, если он стоит на входе прибора работающего от переменной сети 220 В, то как правило, он рассчитан на классификационное напряжение - 470 В, 560 В реже 430 В.
Это соответствует среднеквадратичному значению переменного напряжения 300 В, 350 В и 275 В соответственно. В подавляющем большинстве случаев ставят на напряжение 470 В, тогда исключаются частые сгорания предохранителя и радиоэлементы платы защищены надёжней.
Параметры и маркировка варисторов разных производителей
Основні | |
---|---|
Кількість в упаковці | 500 шт. |
Стан | Новий |
Тип монтажу | Під пайку |
Упаковка | Коробка |
Виробник | Kestar |
Тип струмовивіду | Радіальний |
Тип корпусу | Металофольгірований |
Тип резистора | Варистор |
Діаметр | 7 мм |
Країна виробник | Китай |
Термостійкість | Так |
Форма корпусу | Дискова |
Структура корпусу | Лита |
- Ціна: 4,60 ₴
