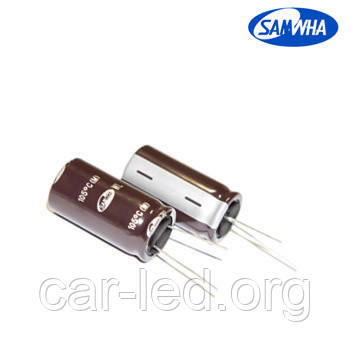

2200mkf - 50v (Низький імпеданс) Samwha WL 18*35,5 105°C конденсатор електролітичний
- В наявності
- Код: 2200mkf 50v WL 18*35,5
46,70 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
2200mkf — 50v (низький імпеданс)
Samwha (WL 18*35,5), 105°C
Samwha пропонує алюмінієві електролітичні низькоімпедансні конденсатори з низьким ESR на робочу температуру до 105 °C серій WL термін експлуатації яких досягає 5 тис. год за температури 105 °C.
Зображення слугують тільки для ознайомлення
Див. специфікації продукту
Виробник: Samwha
Серия: WL
Тип: Конденсатор електролітичний низький імпеданс
· термін експлуатації більший, ніж у стандартних конденсаторів;
· максимальний імпеданс задається на частоті 100 кГц і залишається незмінним у діапазоні температур +20...-10 °C;
· пульсувальний струм визначається на частоті 100 кГц;
· підвищена температурна стабільність (температурний коефіцієнт імпедансу).
Конденсатори з низьким ESR одного й того ж номіналу можуть монтуватися в корпуси різних розмірів.
Для кращого розуміння того, що ж являють собою конденсатори з низьким ESR і які їхні характеристики, потрібно спочатку зрозуміти, що ж означає низьке ESR і як воно впливає на робочі характеристики схеми.
Еквівалентна схема конденсатора містить чотири основні елементи, причому значення трьох — імпедансу конденсатора (Z), еквівалентного послідовного опору (ESR), еквівалентної послідовній індуктивності (ESL) — залежать від частоти. Значення Rp залежить від постійного струму. Розглянемо лише залежні від частоти характеристики конденсатора — ESL, ESR і Z.
ESL — сума індуктивностей усіх індуктивних елементів конденсатора. ESL = 2PIЧfЧL, де f — робоча частота та L — індуктивність.
ESR, подібно до ESL, — сума всіх резистивних елементів конденсатора. ESR = DF/(2PIЧfЧC)ЧХс, де DF — коефіцієнт розсіювання,
f — частота, С — місткість і Хс — місткісний опір,
...
Z — імпеданс конденсатора. Z = Ц(ESR)2 + (ESL – Xc)2.
Термін експлуатації конденсатора залежно від температури
| Температура | час роботи | за 24 год експлуатації | за 8 год експлуатації |
| при 50оЗ | 60,000 годин | 7 років | 20 років |
| при 30оЗ | 200,000 годин | 30 років | 86 років |
| Основні | |
|---|---|
| Виробник | Samwha |
| Країна виробник | Південна Корея |
| Тип конденсатора | Низьковольтний |
| Тип діелектрика | Електроліт |
| Тип корпусу | Металофольгірований |
| Тип ємності | Постійна |
| Ємність конденсатору | 2200 мкФ |
| Мінімальний допуск емкості | 5 % |
| Максимальний допуск емкості | 20 % |
| Номінальна робоча напруга | 50 В |
| Висота | 35.5 мм |
| Діаметр | 18 мм |
| Термін служби | 5000 година |
| Мінімальна робоча температура | -25 град. |
| Максимальна робоча температура | 105 град. |
| Користувальницькі характеристики | |
| Технічний опис: | завантажити PDF в специфікації |
| Допустиме відхилення ємності: | ±20% при 120 hz, +20°C |
| Інтервал робочих температур: | -25°C ~+105°C |
| Тангенс кута втрат: | 0,25 max. при 120Hz, +20°C |
- Ціна: 46,70 ₴
- Спосіб упаковки: пакет 50 шт.
