1000mkf - 16v (Низкий импеданс) CapXon KF 10*20, 105°C конденсатор електролітичний
- Під замовлення
- Оптом і в роздріб
- Код: 1000mkf 16v KF 10*20
6,80 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)

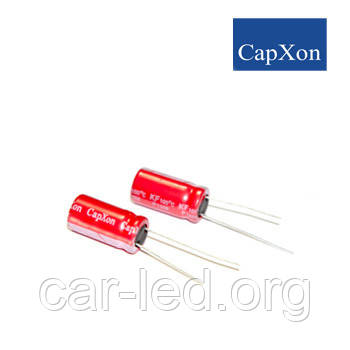

1000mkf - 16v (Низкий импеданс)
CapXon (KF 10*20), 105°C
Изображения служат только для ознакомления
См. спецификации продукта
Максимальная рабочая температура: 105°C
Производитель: CapXon
Серия: KF
Тип: Конденсатор электролитический низкий импеданс
· срок службы больше, чем у стандартных конденсаторов;
· максимальный импеданс задается на частоте 100 кГц и остается неизменным в диапазоне температур +20…-10°С;
· пульсирующий ток определяется на частоте 100 кГц;
· повышенная температурная стабильность (температурный коэффициент импеданса).
Конденсаторы с низким ESR одного и того же номинала могут монтироваться в корпуса различных размеров.
Для лучшего понимания того, что же представляют собой конденсаторы с низким ESR и каковы их характеристики, необходимо сначала понять, что же значит низкое ESR и как оно влияет на рабочие характеристики схемы.
Эквивалентная схема конденсатора содержит четыре основных элемента, причем значения трех – импеданса конденсатора (Z), эквивалентного последовательного сопротивления (ESR), эквивалентной последовательной индуктивности (ESL) – зависят от частоты. Значение Rp зависит от постоянного тока. Рассмотрим лишь зависящие от частоты характеристики конденсатора – ESL, ESR и Z.
ESL – сумма индуктивностей всех индуктивных элементов конденсатора. ESL = 2PIЧfЧL, где f – рабочая частота и L – индуктивность.
ESR, подобно ESL, – сумма всех резистивных элементов конденсатора. ESR = DF/(2PIЧfЧC)ЧХс, где DF – коэффициент рассеяния,
f – частота, С – емкость и Хс – емкостное сопротивление,
...
Z – импеданс конденсатора. Z = Ц(ESR)2 + (ESL – Xc)2.
Срок службы конденсатора в зависимости от температуры
Температура | время работы | при 24 ч эксплуатации | при 8 ч эксплуатации |
при 50оС | 60,000 часов | 7 лет | 20 лет |
при 30оС | 200,000 часов | 30 лет | 86 лет |
CapXon предлагает алюминиевые электролитические низкоимпедансные конденсаторы с низким ESR на рабочую температуру до 105°C серий KF срок службы которых достигает 5 тыс. ч при температуре 105°C .
Основні | |
---|---|
Мінімальна робоча температура | -25 град. |
Тип діелектрика | Електроліт |
Тип конденсатора | Низьковольтний |
Максимальний допуск емкості | 20 % |
Виробник | CapXon |
Діаметр | 10 мм |
Висота | 20 мм |
Максимальна робоча температура | 105 град. |
Тип корпусу | Металофольгірований |
Країна виробник | Південна Корея |
Ємність конденсатору | 1000 мкФ |
Номінальна робоча напруга | 16 В |
Термін служби | 3000 година |
Тип ємності | Постійна |
Користувацькі характеристики | |
Інтервал робочих температур: | -25°C ~+105°C |
Тангенс кута втрат: | 0,25 max. при 120Hz, +20°C |
Допустиме відхилення ємності: | ±20% при 120 hz, +20°C |
Технічний опис: | завантажити PDF в специфікації |
- Ціна: 6,80 ₴
- Спосіб упаковки: пакет 500шт.
