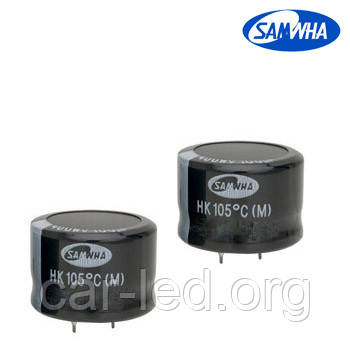

100mkf - 450v  HK 30*25  SAMWHA, 105°C конденсатор електролітичний

100mkf - 450v HK 30*25 SAMWHA, 105°C конденсатор електролітичний

  • Немає в наявності
  • Оптом і в роздріб
  • Код: 100mkf - 450v HK 30-25

65,90 ₴

Показати оптові ціни
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
100mkf - 450v  HK 30*25  SAMWHA, 105°C конденсатор електролітичний
100mkf - 450v HK 30*25 SAMWHA, 105°C конденсатор електролітичнийНемає в наявності
65,90 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

100mkf - 450v  HK 30*25  SAMWHA, 105°C

Электролитический полярный конденсатор





Серия HJ - алюминиевые электролитические конденсаторы общего применения с жесткими выводами. Более миниатюрные, 85°C.

Производитель SAMWHA.

- размеры меньше чем у серии HC

- более длительный срок службы (3000 часов при 85°C)

- диапазон рабочих напряжений 160~450V



Конденсаторы серия HJ - 85С, 3000 h, уменьшенный размер




Температурный диапазон

WV≤ 350: -40~+85oC, WV >350: -25~+85oC

Ток утечки (макс.)

I=3√CV (μA) (после 5 минут)

Допустимое отклонение емкости

±20% при 120Гц, 20оС

Диэлектрические потери (tanδ) при 120Гц, 20оС (макс)

При емкости >1000мкФ: tan δ увеличивается на 0,01 на каждые 1000мкФ

WV

160

200

250

350

400

450

Tan δ

0.15

0.15

0.15

0.15

0.15

0.20

Изменение параметров после 3000 ч работы при номинальном напряжении и 85оС

Ток утечки

начальное значение, или менее

Изменение емкости

в пределах +-20% от начального значения

Tan δ

менее чем 200% от начального значения

Срок службы конденсатора в зависимости от температуры

Температура

время работы

при 24 ч эксплуатации

при 8 ч эксплуатации

при 40оС

50,000 часов

6 лет

30 лет

при 30оС

100,000 часов

12 лет

35 лет

Габаритные размеры и максимальный ток пульсации

Конденсаторы серия HJ - 85С
μф\ мВ 160 200 250
150                 22x20 0.83
220         22x20 1.01       22x25 1.09 25.4x20 1.11
330 22x25 1.33 25.4x20 1.36     22x25 1.33 25.4x20 1.36     22x30 1.42 25.4x25 1.46 30x20 1.49
470 22x30 1.69 25.4x25 1.75     22x30 1.69 25.4x25 1.75 30x20 1.78   22x35 1.79 25.4x35 1.96 30x25 1.90 35x20 1.94
680 22x35 2.16 25.4x30 2.23 30x25 2.29 35x20 2.33 22x40 2.27 25.4x30 2.23 30x25 2.29 35x20 2.33 22x50 2.49 25.4x40 2.48 30x30 2.43 35x25 2.48
1000 22x45 2.89 25.4x35 2.86 30x30 2.95 35x25 3.01 22x50 3.01 25.4x40 3.01 30x35 3.11 35x30 3.18     30x40 3.26 35x35 3.35
1500   25.4x45 3.61 30x35 3.56 35x30 3.65     30x45 3.90 35x35 3.83       35x40 4.01
2200     30x50 4.63 35x40 4.58       35x45 4.77
2700       35x45 5.29
3300       35x50 5.77
μф\ мВ 350 400 450
56                 22x20 0.39
68         22x20 0.56       22x20 0.43
82         22x20 0.62       22x25 0.51 25.4x20 0.52
100 22x20 0.68       22x25 0.73 25.4x20 0.75     22x25 0.56 25.4x25 0.61
120 22x25 0.80 25.4x20 0.82     22x25 0.80 25.4x20 0.82     22x30 0.65 25.4x25 0.67 30x20 0.69
150 22x25 0.90 25.4x20 0.92     22x25 0.90 25.4x25 0.99 30x20 1.01   22x35 0.77 25.4x30 0.80 30x25 0.82 35x20 0.84
180 22x30 1.05 25.4x25 1.08     22x30 1.05 25.4x25 1.08 30x20 1.10   22x35 0.85 25.4x35 0.93 30x25 0.90 35x20 0.92
220 22x30 1.16 25.4x25 1.19 30x20 1.22   22x35 1.23 25.4x30 1.27 30x25 1.30 35x20 1.33 22x40 0.99 25.4x35 1.03 30x25 1.00 35x25 1.08
270 22x35 1.36 25.4x30 1.41 30x25 1.44 35x20 1.47 22x40 1.43 25.4x35 1.49 30x25 1.44 35x20 1.47 22x50 1.20 25.4x40 1.19 30x30 1.17 35x25 1.19
330 22x40 1.58 25.4x30 1.56 30x25 1.60 35x20 1.62 22x45 1.66 25.4x35 1.64 30x30 1.69 35x25 1.73   25.4x45 1.38 30x35 1.36 35x30 1.40
390 22x45 1.80 25.4x35 1.79 30x30 1.84 35x25 1.88 22x50 1.88 25.4x40 1.88 30x35 1.94 35x30 1.99     30x40 1.55 35x35 1.60
470 22x50 2.07 25.4x40 2.06 30x30 2.02 35x25 2.06   25.4x45 2.16 30x40 2.23 35x30 2.18     30x45 1.78 35x35 1.75
560   25.4x50 2.46 30x35 2.32 35x30 2.38     30x45 2.55 35x35 2.50       35x40 2.00
680     30x40 2.69 35x35 2.76     30x50 2.92 35x40 2.89       35x50 2.39
820     30x50 3.21 35x40 3.17       35x45 3.31
1000       35x45 3.65 ← размер корпуса D x L (mm) ← ток пульсации (A rms) при 85оС, 120Гц (*реальные изменения тока пульсации см. таблицы ниже)

Увеличение максимально допустимого тока пульсации в зависимости от температуры   Увеличение максимально допустимого тока пульсации в зависимости от частоты
температура ОС 40 60 70 85    при 315В ~ 50Гц 120Гц 300Гц 1кГц 10кГц~
множитель 1.9 1.42 1.3 1.0    множитель 0.88 1 1.5 1.20 1.40




Основні
Мінімальний допуск емкості5 %
Максимальний допуск емкості20 %
Тип діелектрикаЕлектроліт
Тип конденсатораВисоковольтний
Висота25 мм
ВиробникSamwha
Країна виробникПівденна Корея
Діаметр30 мм
Тип корпусуМеталофольгірований
Максимальна робоча температура105 град.
Номінальна робоча напруга450 В
Ємність конденсатору100 мкФ
Тип ємностіПостійна
Користувацькі характеристики
Допустиме відхилення ємності:±20% при 120 hz, +20°C
Технічний опис:завантажити PDF в специфікації
Інтервал робочих температур:-25°C ~+85°C
Тангенс кута втрат:0,15 max. при 120Hz, +20°C
  • Ціна: 65,90 ₴
