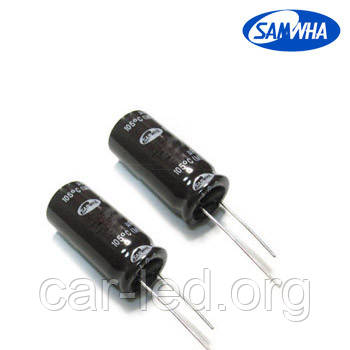

47mkf - 400v RD 16*31 SAMWHA, 105°C конденсатор електролітичний
- В наявності
- Оптом і в роздріб
- Код: 47mkf 400v RD16*31
28,90 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 50 грн
+380 (67) 979-41-03
Viber WhatsApp Telegram
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Специфікація
Інформація для замовлення
47mkf ― 400v (105°C)
Электролит 16*31
Серия: RD
Производитель: SAMWHA
Максимальная рабочая температура: 105°C
Тип: Электролитический конденсатор общего применения
Изображения служат только для ознакомления
См. спецификации продукта
Изображения служат только для ознакомления
См. спецификации продукта
Конденсаторы серия RD 105C, 2000 h, уменьшенный размер
Срок службы конденсатора в зависимости от температуры
Температура | время работы | при 24 ч эксплуатации | при 8 ч эксплуатации |
при 50оС | 60,000 часов | 7 лет | 20 лет |
при 30оС | 200,000 часов | 30 лет | 86 лет |
- более миниатюрный размер, чем у RG серии;
- широкий диапазон рабочей температуры от –55 до +105оС
Температурный диапазон | Напряжение (В) | 6,3~100 | 160~350 | 400, 450 | ||||||||||||||
температурный диапазон | -55~+105oC | -40~+105oC | -25~+105oC | |||||||||||||||
Ток утечки (макс.) | WV≤100 | WV>100 | ||||||||||||||||
I = 0.01CV или 3 мкА после 2 мин. I = 0.03CV или 4 мкА после 1 мин. | I = 0.02CV + 15 мкА после 5 мин. | |||||||||||||||||
Допустимое отклонение емкости | ±20% при 120Гц, 20оС | |||||||||||||||||
Диэлектрические потери (tanδ) при 120Гц, 20оС (макс) | При емкости >1000мкФ: tan δ увеличивается на 0,02 на каждые 1000мкФ | |||||||||||||||||
WV | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160~250 | 350~450 | ||||||||
Tan δ | 0.28 | 0.24 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.15 | 0.20 | ||||||||
Стабильность при низких температурах (импеданс при 120Гц) | WV | 6.3 | 10 | 16 | 25 | 35 | 50~100 | 160 | 200~350 | 400 | 450 | |||||||
Z-25oC/Z+20oC | 5 | 4 | 3 | 2 | 2 | 2 | 3 | 4 | 6 | 10 | ||||||||
Z-40oC/Z+20oC | 10 | 8 | 6 | 4 | 3 | 3 | 4 | 8 | - | - | ||||||||
Изменение параметров после 2000 ч работы при номинальном напряжении и 105оС | Ток утечки | начальное значение, или менее | ||||||||||||||||
Изменение емкости | в пределах +-20% от начального значения | |||||||||||||||||
Tan δ | менее чем 200% начального значения |
Увеличение максимально допустимого тока пульсации в зависимости от температуры
температура ОС | 40 | 60 | 70 | 85 | 105 |
множитель | 2.4 | 2.1 | 1.78 | 1.65 | 1.0 |
Увеличение максимально допустимого тока пульсации в зависимости от частоты | ||||||
---|---|---|---|---|---|---|
мкФ\частота | 50Гц | 120Гц | 300Гц | 1кГц | 10кГц~ | |
~47 | 0.75 | 1 | 1.35 | 1.55 | 2.0 | |
68~680 | 0.80 | 1 | 1.25 | 1.34 | 1.5 |

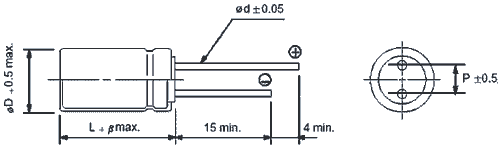

Габаритные размеры и максимальный ток пульсации
мкФ\В | 6,3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2,2 | 5x11 24 | 5x11 26 | 5x11 26 | 6.3x11 23 | 6.3x11 23 | 6.3x11 23 | 8x11.5 28 | 8x11.5 28 | 10x12.5 27 | |||||
4,7 | 5x11 35 | 5x11 38 | 5x11 38 | 6.3x11 34 | 8x11.5 40 | 8x11.5 40 | 10x12.5 47 | 10x12.5 47 | 10x16 43 | |||||
10 | 5x11 51 | 5x11 56 | 5x11 56 | 10x12.5 68 | 10x12.5 68 | 10x12.5 68 | 10x16 75 | 10x20 82 | 12.5x20 80 | |||||
22 | 5x11 75 | 5x11 83 | 6.3x11 95 | 10x16 111 | 10x16 111 | 10x20 121 | 12.5x20 143 | 12.5x25 155 | 16x25 144 | |||||
33 | 5x11 92 | 6.3x11 116 | 8x11.5 137 | 10x20 149 | 10x20 149 | 12.5x20 175 | 12.5x25 190 | 16x25 211 | 16x31.5 193 | |||||
47 | 5x11 96 | 6.3x11 127 | 6.3x11 139 | 10x12.5 190 | 12.5x20 208 | 12.5x20 208 | 12.5x25 227 | 16x25 252 | 16x31.5 276 | 16x35.5 242 | ||||
100 | 5x11 119 | 6.3x11 151 | 6.3x11 160 | 8x11.5 218 | 8x11.5 239 | 10x20 332 | 12.5x25 331 | 16x25 368 | 16x31.5 402 | |||||
220 | 5x11 146 | 5x11 162 | 6.3x11 203 | 8x11.5 264 | 8x11.5 280 | 10x12.5 376 | 10x16 451 | 12.5x25 630 | 16x31.5 596 | 18x35.5 671 | ||||
330 | 6.3x11 206 | 6.3x11 228 | 8x11.5 293 | 8x11.5 324 | 10x12.5 399 | 10x16 504 | 10x20 603 | 16x25 856 | 18x35.5 822 | |||||
470 | 6.3x11 246 | 6.3x11 272 | 8x11.5 349 | 10x12.5 449 | 10x16 521 | 10x20 657 | 12.5x20 844 | 16x25 1021 | ||||||
1000 | 8x11.5 422 | 10x12.5 544 | 10x16 648 | 10x20 782 | 12.5x20 974 | 12.5x25 1226 | 16x25 1490 | 18x40 1925 | ||||||
2200 | 10x20 778 | 10x20 844 | 12.5x20 1055 | 12.5x25 1235 | 16x25 1426 | 16x35.5 1794 | ||||||||
3300 | 12.5x16 983 | 12.5x20 1148 | 12.5x25 1323 | 16x25 1562 | 16x35.5 1857 | 18x35.5 2152 | ← размер корпуса D x L (mm) ← ток пульсации (mA rms) при 105оС, 120Гц | |||||||
4700 | 12.5x20 1219 | 12.5x25 1421 | 16x25 1657 | 16x31.5 1916 | 18x35.5 2224 | |||||||||
10 000 | 16x25 1807 | 16x35.5 2172 | 18x35.5 2409 | |||||||||||
22 000 | 18x40 2652 |
Основні | |
---|---|
Мінімальний допуск емкості | 5 % |
Мінімальна робоча температура | -25 град. |
Тип діелектрика | Електроліт |
Тип конденсатора | Високовольтний |
Максимальний допуск емкості | 10 % |
Виробник | Samwha |
Діаметр | 16 мм |
Висота | 31 мм |
Максимальна робоча температура | 105 град. |
Тип корпусу | Металофольгірований |
Країна виробник | Південна Корея |
Ємність конденсатору | 47 мкФ |
Номінальна робоча напруга | 400 В |
Тип ємності | Постійна |
Користувацькі характеристики | |
Допустиме відхилення ємності: | ±20% при 120 hz, +20°C |
Інтервал робочих температур: | -25°C ~+105°C |
Тангенс кута втрат: | 0,25 max. при 120Hz, +20°C |
Технічний опис: | завантажити PDF в специфікації |
- Ціна: 28,90 ₴
- Спосіб упаковки: пакет 50 шт.
