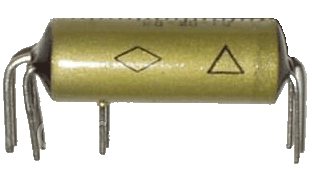

РЭС55А РС4.569.600-10.02 Реле 10 V



РЭС-55А РС4.569.600-10.01
Пылебрызгозащищенные, герконовые, двухпозиционные, одностабильные реле постоянного тока предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.
Изготавливается по РС0.456.011 ТУ, в климатическом исполнении УХЛ, поставляется всех видов приемки.

Конструктивные данные:
Реле имеет один переключающий герметичный магнитоуправляемый контакт КЭМ3.
Реле РЭС-55 конструктивно выполнено в двух вариантах:
  - РЭС-55А - с выводами, имеющими шаг координатной сетки для печатного монтажа;
  - РЭС-55Б - с выводами для объемного монтажа.

Технические характеристики реле РЭС-55А:

Технические характеристики Значение

Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм:
          - в нормальных климатических условиях:
          - в условиях повышенной влажности:
          - при максимальной температуре:

500
5
20
Электрическая прочность изоляции между токоведущими элементами, В: 300
Электрическая прочность изоляции между токоведущими элементами и корпусом, В: 500
Вибрационные нагрузки:
          - диапазон частот, Гц:
          - ускорение, м/с2 (g):

3000
245 (25)
Линейное ускорение, м/с2 (g): 490 (50)
Механический удар, одиночного действия с ускорением, м/с2 (ударов): 1470(9)
Механический удар, многократного действия с ускорением, м/с2 (ударов): 735 (4000)
Относительная влажность воздуха при температуре +35°C: до 98%
Атмосферное давление, Па: от 666 до 3,04х105
Рабочая температура окружающей среды, °C: от -60 до +85
Масса реле, г: 6,0
Минимальный срок службы, лет: 12 (25)



Основные электрические параметры реле РЭС-55А:

Номер паспорта реле РЭС-55А Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Коммутируемый
срабатывания отпускания срабатывания отпускания ток напряжение
В Ом В В мс мс Ом А В
РЭС-55А РС4.569.600-00.01 27 ±1,2 1880 ±282 16,2 1,8 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-00.02 27 ±1,2 1880 ±282 16,2 1,8 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-01.01 12,6 ±1,26 377 ±56,5 7,3 0,85 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-01.02 12,6 ±1,26 377 ±56,5 7,3 0,85 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-02.01 ±0,6 95 ±14,2 3,25 0,35 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-02.02 ±0,6 95 ±14,2 3,25 0,35 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-03.01 ±0,5 67 ±10 2,5 0,3 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-03.02 ±0,5 67 ±10 2,5 0,3 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-04.01 ±0,3 35 ±3,5 1,72 0,2 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-04.02 ±0,3 35 ±3,5 1,72 0,2 1,5 2,3 0,18 5x10-6…0,5 0,05...127
РЭС-55А РС4.569.600-05.01 27 ±2,7 1880 ±282 14,7 1,6 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-05.02 27 ±2,7 1880 ±282 14,7 1,6 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-06.01 12,6 ±1,26 377 ±56,5 6,3 0,75 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-06.02 12,6 ±1,26 377 ±56,5 6,3 0,75 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-07.01 ±0,6 95 ±14,2 2,75 0,3 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-07.02 ±0,6 95 ±14,2 3,25 0,3 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-08.01 ±0,5 67 ±10 2,12 0,25 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-08.02 ±0,5 67 ±10 2,12 0,25 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-09.01 ±0,3 35 ±3,5 1,46 0,18 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-09.02 ±0,3 35 ±3,5 1,46 0,18 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-10.01 10 ±0,1 377 ±56,5 5,9 0,9 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-10.02 10 ±0,1 377 ±56,5 5,9 0,9 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-11.01 ±0,5 95 ±14,2 2,6 0,4 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-11.02 ±0,5 95 ±14,2 2,6 0,4 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-12.01 48 ±4,8 4400 ±880 24 3,5 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-12.02 48 ±4,8 4400 ±880 24 3,5 1,5 2,3 0,18 0,01…0,5 6...36
РЭС-55А РС4.569.600-13.01 27 ±2,7 1880 ±282 16,2 1,8 1,5 2,3 0,5 0,01…1,0 6...36
РЭС-55А РС4.569.600-13.02 27 ±2,7 1880 ±282 16,2 1,8 1,5 2,3 0,5 0,01…1,0 6...36
РЭС-55А РС4.569.600-14.01 12,6 ±1,26 377 ±56,5 7,3 0,85 1,5 2,3 0,5 0,01…1,0 6...36
РЭС-55А РС4.569.600-14.02 12,6 ±1,26 377 ±56,5 7,3 0,85 1,5 2,3 0,5 0,01…1,0 6...36
РЭС-55А РС4.569.600-15.01 ±0,6 95 ±14,2 3,25 0,35 1,5 2,3 0,5 0,01…1,0 6...36
РЭС-55А РС4.569.600-15.02 ±0,6 95 ±14,2 3,25 0,35 1,5 2,3 0,5 0,01…1,0 6...36
РЭС-55А РС4.569.600-16.01 ±0,5 67 ±10 2,5 0,3 1,5 2,3 0,5 0,01…1,0 6...36
РЭС-55А РС4.569.600-16.02 ±0,5 67 ±10 2,5 0,3 1,5 2,3 0,5 0,01…1,0 6...36
РЭС-55А РС4.569.600-17.01 ±0,3 35 ±3,5 1,72 0,2 1,5 2,3 0,5 0,01…1,0 6...36
РЭС-55А РС4.569.600-17.02 ±0,3 35 ±3,5 1,72 0,2 1,5 2,3 0,5 0,01…1,0 6...36

Основні
Країна виробникУкраїна
Тип ПЗВРеле
Тип монтажуНа плату
  • Ціна: 61,50
  • Спосіб упаковки: коробка 5шт.
