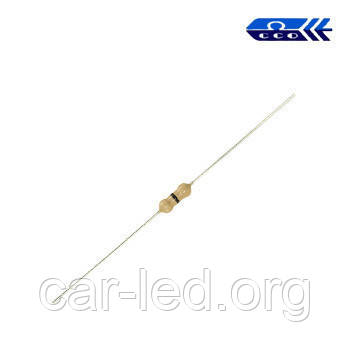

1.8 kom (CF 1/4W) ± 5% Резистор вихідний (у стрічці)
- В наявності
- Оптом і в роздріб
- Код: 1.8 kom 0.25w
1,58 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
1.8 kom (CF 1/4W) ± 5% Резистор вихідний (у стрічці)
| Діаметр, мм: | 2,3 |
| Довжина, мм: | 6 |
| Довжина виводів, мм: | 26 |
| Опір: | 1.8 kОм |
| Розсіювана потужність: | 0,25 Вт |
| Корпус: | AXIAL |
| Тип резистору: | Вуглецевий вивідний |
| Сфера застосування: | Резистори воістину сухими. |
Розрахунок резистора для світлодіода
ХАРАКТЕРИСТИКИ РЕЗИСТОВ
(На прикладі 5% резистора потужністю 0,25 Вт)
Стандартний допуск у номінальних умовах становить 5%. Максимальна потужність за температури довкілля 70 °C становить 0,25 Вт, водночас внутрішня температура підвищується до 150 °C. Максимальна прикладена напруга становить (0,25 R)112 або 250 В (менша з двох значень). І це насправді так!. Одноразове перевищення напруги до 400 В упродовж 5 с викликає незворотну зміну опору на 2%.
У схемах, де потрібна висока точність або стабільність, треба використовувати резистори з металевої плівки з допуском 1%. Вони забезпечують стабільність не гірше ніж 0,1% у нормальних умовах і не гірше ніж 1% в найжорсткіших умовах. Прецизійні дротяні резистори здатні задовольнити найвищими вимогами.
Якщо очікується, що потужність, що розсіюється в схемі, становитиме більш ніж 0,1 Вт, то треба вибрати резистор із великим значенням розсіюваної потужності. Композиційні вуглецеві гумки характеризуються потужністю до 2 Вт, а потужні дротяні резистори-більшими високими значеннями. Для потужних схем найкращі характеристики забезпечує резистор із відведенням тепла. Резистори цього типу випускаються з допуском 1% і можуть надійно працювати за власної температури до 250 °C упродовж тривалого періоду часу. Допустима розсіювана потужність залежить від повітряного потоку, температурних умов на виведеннях і щільності схеми, отже, потужність на резисторі треба розглядати як грубу орієнтовну величину. Зазначимо також, що потужність резистора пов'язана із середнім значенням потужності, що розсіюється в схемі, і може істотно перевищуватися в короткі інтервали часу (залежно від «теплової маси» ці інтервали можуть тривати кілька секунд або більше).
| Вплив | Зміна | опору,% | Незворотне? |
|---|---|---|---|
| R=1 кОм | R= 1МОм | ||
| Пайка (350 °C на відстані 3 мм) | ± 2 | ± 2 | Да |
| Циклічне навантаження (50 циклов ВКЛ/ВЫКЛ за 1000 ч) |
+ 4-6 | + 4-6 | » |
| Вібрація (20 д) і удар (100 д) | ± 2 | ± 2 | » |
| Вологість (95% відн. вологість за 40 °C) |
+6 | +10 | Немає |
| Коефіцієнт напруги (Зміна, рівне 10 В) |
-0,15 | -0,3 | » |
| Температура (від 25 до — 15 °C) | + 2,5 | + 4,5 | » |
| Температура (від 25 до 85 °C) | + 3,3 | + 5,9 | » |
Джерело: Хоровіц П., Хіл л.У. Мистецтво схемотехніки: В 3-х томах: Т.1.
| Основні | |
|---|---|
| Тип монтажу | Вставний |
| Упаковка | Стрічка |
| Виробник | Chian-Chia |
| Номінальна потужність | 0.25 Вт |
| Діаметр | 2.3 мм |
| Опір | 1800 Ом |
| Максимальний допуск опору | 5 % |
| Тип корпусу | Дротяний |
| Тип резистора | Резистор постійний |
| Тип струмовивіду | Аксіальний |
| Країна виробник | Китай |
| Колір корпусу | Бежевий |
| Структура корпусу | Лита |
| Форма корпусу | Циліндрична |
| Довжина | 6 мм |
- Ціна: 1,58 ₴
