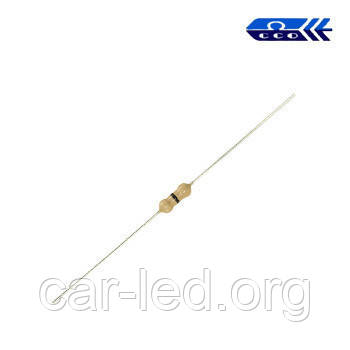

1.3 kom (CF 1/4W) ±5% Pезистор выводной (в ленте)

1.3 kom (CF 1/4W) ±5% Pезистор выводной (в ленте)

  • В наявності
  • Оптом і в роздріб
  • Код: 1.3 kom 0.25w

7,50 ₴/10 шт.

Показати оптові ціни
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
1.3 kom (CF 1/4W) ±5% Pезистор выводной (в ленте)
1.3 kom (CF 1/4W) ±5% Pезистор выводной (в ленте)В наявності
7,50 ₴/10 шт.
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Інформація для замовлення

1.3 kom (CF 1/4W) ±5% Pезистор выводной (в ленте)

Диаметр, мм: 2,3
Длина, мм: 6
Длина выводов, мм: 26
Сопротивление: 1.3 kОм
Рассеиваемая мощность: 0,25Вт
Корпус: AXIAL
Тип резистора: Углеродный выводной
Сфера применения:   Резисторы поистине вездесущи.



Расчёт резистора для светодиода





ХАРАКТЕРИСТИКИ РЕЗИСТОРОВ
(На примере 5% резистора мощностью 0,25Вт)


  Стандартный допуск в номинальных условиях составляет 5%. Максимальная мощность при температуре окружающей среды 70 °С составляет 0,25 Вт, при этом внутренняя температура повышается до 150°С. Максимальное приложенное напряжение составляет (0,25 R)112 или 250 В (меньшее из двух значений). И это на самом деле так!. Однократное превышение напряжения до 400 В в течение 5 с вызывает необратимое изменение сопротивления на 2%.

  В схемах, где требуется высокая точность или стабильность, следует использовать резисторы из металлической пленки с допуском 1% . Они обеспечивают стабильность не хуже 0,1% в нормальных условиях и не хуже 1 % в самых жестких условиях. Прецизионные проволочные резисторы способны удовлетворить наиболее высоким требованиям.

   Если ожидается, что мощность, рассеиваемая в схеме, будет составлять более 0,1 Вт, то следует выбрать резистор с большим значением рассеиваемой мощности. Композиционные углеродистые резисторы характеризуются мощностью до 2 Вт, а мощные проволочные резисторы-более высокими значениями. Для мощных схем наилучшие характеристики обеспечивает резистор с отводом тепла. Резисторы этого типа выпускаются с допуском 1% и могут надежно работать при собственной температуре до 250 °С в течение длительного периода времени. Допустимая рассеиваемая мощность зависит от воздушного потока, температурных условий на выводах и плотности схемы; следовательно, мощность на резисторе следует рассматривать как грубую ориентировочную величину. Отметим также, что мощность резистора связана со средним значением мощности, рассеиваемой в схеме, и может существенно превышаться в короткие интервалы времени (в зависимости от «тепловой массы» эти интервалы могут длиться несколько секунд или более).

Воздействие   Изменение сопротивления,%    Необратимое?
  R=1 кОм R= 1МОм
Пайка (350 °С на расстоянии 3 мм)  ± 2  ± 2  Да
Циклическая нагрузка
(50 циклов ВКЛ/ВЫКЛ за 1000 ч)
+ 4-6 + 4-6 »
Вибрация (20 д) и удар (100 д) ± 2 ± 2 »
Влажность
(95%-ная отн. влажность при 40 °С)
+6 +10 Нет
Коэффициент напряжения
(изменение, равное 10 В)
-0,15 -0,3 »
Температура (от 25 до — 15°С) + 2,5 + 4,5 »
Температура (от 25 до 85 °С) + 3,3 + 5,9 »





Источник: Хоровиц П., Хил л .У. Искусство схемотехники: В 3-х томах: Т.1.

Основні
Тип монтажуВставний
УпаковкаСтрічка
ВиробникChian-Chia
Номінальна потужність0.25 Вт
Діаметр2.3 мм
Опір1300 Ом
Максимальний допуск опору5 %
Тип корпусуДротяний
Тип резистораРезистор постійний
Тип струмовивідуАксіальний
Країна виробникКитай
Колір корпусуБежевий
Структура корпусуЛита
Форма корпусуЦиліндрична
Довжина6 мм
  • Ціна: 7,50 ₴/10 шт.
  • Спосіб упаковки: Упаковка 5000шт
