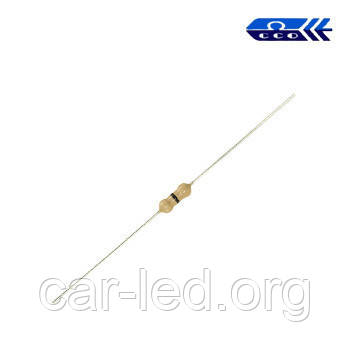

1.2 kom (CF 1/4W) ±5% Pезистор выводной (в ленте)
- В наявності
- Оптом і в роздріб
- Код: 1.2 kom 0.25w
7,20 ₴/10 шт.
Показати оптові ціниМінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
1.2 kom (CF 1/4W) ±5% Pезистор выводной (в ленте)
| Диаметр, мм: | 2,3 |
| Длина, мм: | 6 |
| Длина выводов, мм: | 26 |
| Сопротивление: | 1.2 kОм |
| Рассеиваемая мощность: | 0,25Вт |
| Корпус: | AXIAL |
| Тип резистора: | Углеродный выводной |
| Сфера применения: | Резисторы поистине вездесущи. |
Расчёт резистора для светодиода
ХАРАКТЕРИСТИКИ РЕЗИСТОРОВ
(На примере 5% резистора мощностью 0,25Вт)
Стандартный допуск в номинальных условиях составляет 5%. Максимальная мощность при температуре окружающей среды 70 °С составляет 0,25 Вт, при этом внутренняя температура повышается до 150°С. Максимальное приложенное напряжение составляет (0,25 R)112 или 250 В (меньшее из двух значений). И это на самом деле так!. Однократное превышение напряжения до 400 В в течение 5 с вызывает необратимое изменение сопротивления на 2%.
В схемах, где требуется высокая точность или стабильность, следует использовать резисторы из металлической пленки с допуском 1% . Они обеспечивают стабильность не хуже 0,1% в нормальных условиях и не хуже 1 % в самых жестких условиях. Прецизионные проволочные резисторы способны удовлетворить наиболее высоким требованиям.
Если ожидается, что мощность, рассеиваемая в схеме, будет составлять более 0,1 Вт, то следует выбрать резистор с большим значением рассеиваемой мощности. Композиционные углеродистые резисторы характеризуются мощностью до 2 Вт, а мощные проволочные резисторы-более высокими значениями. Для мощных схем наилучшие характеристики обеспечивает резистор с отводом тепла. Резисторы этого типа выпускаются с допуском 1% и могут надежно работать при собственной температуре до 250 °С в течение длительного периода времени. Допустимая рассеиваемая мощность зависит от воздушного потока, температурных условий на выводах и плотности схемы; следовательно, мощность на резисторе следует рассматривать как грубую ориентировочную величину. Отметим также, что мощность резистора связана со средним значением мощности, рассеиваемой в схеме, и может существенно превышаться в короткие интервалы времени (в зависимости от «тепловой массы» эти интервалы могут длиться несколько секунд или более).
| Воздействие | Изменение | сопротивления,% | Необратимое? |
|---|---|---|---|
| R=1 кОм | R= 1МОм | ||
| Пайка (350 °С на расстоянии 3 мм) | ± 2 | ± 2 | Да |
| Циклическая нагрузка (50 циклов ВКЛ/ВЫКЛ за 1000 ч) |
+ 4-6 | + 4-6 | » |
| Вибрация (20 д) и удар (100 д) | ± 2 | ± 2 | » |
| Влажность (95%-ная отн. влажность при 40 °С) |
+6 | +10 | Нет |
| Коэффициент напряжения (изменение, равное 10 В) |
-0,15 | -0,3 | » |
| Температура (от 25 до — 15°С) | + 2,5 | + 4,5 | » |
| Температура (от 25 до 85 °С) | + 3,3 | + 5,9 | » |
Источник: Хоровиц П., Хил л .У. Искусство схемотехники: В 3-х томах: Т.1.
| Основні | |
|---|---|
| Тип монтажу | Вставний |
| Упаковка | Стрічка |
| Виробник | Chian-Chia |
| Номінальна потужність | 0.25 Вт |
| Діаметр | 2.3 мм |
| Опір | 1200 Ом |
| Максимальний допуск опору | 5 % |
| Тип корпусу | Дротяний |
| Тип резистора | Резистор постійний |
| Тип струмовивіду | Аксіальний |
| Країна виробник | Китай |
| Колір корпусу | Бежевий |
| Структура корпусу | Лита |
| Форма корпусу | Циліндрична |
| Довжина | 6 мм |
- Ціна: 7,20 ₴/10 шт.
- Спосіб упаковки: Упаковка 2000шт
