Д817В Стабілітрон 5W 82v (74... 90 В) при Iст 50 мА. Корпус КДЮ11-3
- В наявності
- Код: Д817В
19,20 ₴
Мінімальна сума замовлення на сайті — 100 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Стабільйони Д817В кремнієві, дифузійно-сплавні, середньої потужності.
Призначені для стабілізації напруги.

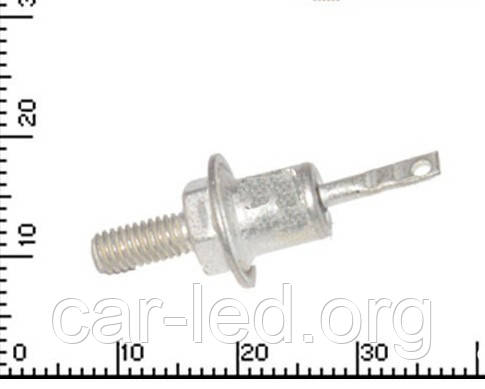

Випускаються в металостекуваному корпусі з жорсткими виведеннями.
Тип стабілізрона наводиться на корпусі.
Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом).
Маса стабілітрона з комплектуючими деталями не більш ніж 6 г.
Технічні умови: РЖ3.362.027ТУ.
Основні технічні параметри стабілізрона Д817В:
• Розкидання напруги стабілізації: 74... 90 В при Iст 50 мА;
• Температурний коефіцієнт напруги стабілізації: 0,14%/°С;
• Тимчасова нестабільність напруги стабілізації: ± 6%;
• Постійна пряма напруга: 1,5 В при Iпр 500 мА;
• Диференціальний опір стабілізрона: 45 Ом;
• Мінімально допустимий струм стабілізації: 5 мА;
• Максимально допустимий струм стабілізації: 60 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 5 Вт;
• Робочий інтервал температури довкілля: -60... +120 °C
Технічні характеристики стабілізронів Д817А, Д817Б, Д817В, Д817Г:
Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
хв | ном | макс | Iст.ном. | хв | макс | |||||||
В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
Д817А | 50,5 | 56 | 61,5 | 50 | 0,14 | 1,5 (500) | 35 | 5 | 90 | 5 | 130 | -60… +120 |
Д817Б | 61 | 68 | 75 | 50 | 0,14 | 1,5 (500) | 40 | 5 | 75 | 5 | 130 | -60… +120 |
Д817В | 74 | 82 | 90 | 50 | 0,14 | 1,5 (500) | 45 | 5 | 60 | 5 | 130 | -60… +120 |
Д817Г | 90 | 100 | 110 | 50 | 0,14 | 1,5 (500) | 50 | 5 | 50 | 5 | 130 | -60… +120 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора;
• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
• Uпр. - постійна пряма напруга;
• Iпр. - постійний прямий струм;
• rст. - диференціальний опір стабілізрона;
• Iст. - струм стабілізації стабілізатора;
• Рmax - розсіювана потужність стабілізрона;
• Тк. мах - максимально допустима температура корпусу стабілізрона;
• Тп. мах - максимально допустима температура переходу стабілізрона;
• Т окр. - температура довкілля.
Основні | |
---|---|
Максимальна потужність розсіювання | 5 Вт |
Матеріал виготовлення | Кремній |
Тип діода | Стабілітрон |
Призначення діода | Обмежувальний |
Користувальницькі характеристики | |
Країна виробник | срср |
Мінімальна напруга стабілізації | 74 |
Номінальна напруга стабілізації | 82 |
Максимальна напруга стабілізації | 92 |
Країна походження | СРСР |
- Ціна: 19,20 ₴
