  • 820mkf  6,3v КОМП'ЮТЕРНІ (LOW ESR) Jamicon WL  8*15 конденсатор електролітичний, фото 2
  • 820mkf  6,3v КОМП'ЮТЕРНІ (LOW ESR) Jamicon WL  8*15 конденсатор електролітичний, фото 3
вправо
checked820mkf  6,3v КОМП'ЮТЕРНІ (LOW ESR) Jamicon WL  8*15 конденсатор електролітичний

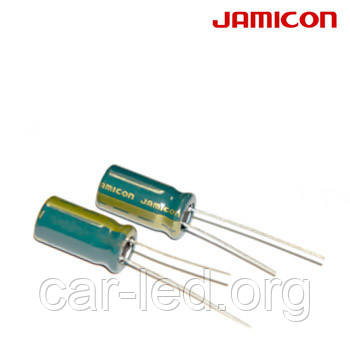

820mkf 6,3v КОМП'ЮТЕРНІ (LOW ESR) Jamicon WL 8*15 конденсатор електролітичний

  • Немає в наявності
  • Код: 820-6,3 WL 8-15

4,40

Мінімальна сума замовлення на сайті — 50 грн

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
820mkf  6,3v КОМП'ЮТЕРНІ (LOW ESR) Jamicon WL  8*15 конденсатор електролітичний
820mkf 6,3v КОМП'ЮТЕРНІ (LOW ESR) Jamicon WL 8*15 конденсатор електролітичнийНемає в наявності
4,40
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

820mkf - 6,3v КОМПЬЮТЕРНЫЕ Jamicon WL  8*15

Изображения служат только для ознакомления
См. спецификации продукта

Подходит для использования в импульсных источниках питания, материнских платах, фильтрах защиты от помех, адаптерах, зарядных устройствах и тд.




  • САМОДЕЛЬНЫЙ РЕМОНТ МАТЕРИНСКОЙ ПЛАТЫ КОМПЬЮТЕРА

Для создания еще одного  рабочего места потребовался восстановительный ремонт материнской платы компьютера с поврежденными электролитическими конденсаторами питания процессора. В принципе плата рабочая, но при внутреннем и внешнем перегреве стабильно зависала с характерным слабым химическим запахом электролита конденсаторов. Подтеки электролита хорошо просматривались на треснувших колпачках конденсаторов. Хоть я и дружу с паяльником приступал к ремонту не с полной уверенностью успеха, так как был опыт неудачного восстановления своими руками системной платы с процессором PIII. Неудача возникла прямо на старте — не удалось извлечь электролитические конденсаторы. Мне показалось, что они были просто запрессованы ножками в плату, даже при помощи стоваттного паяльника уже обломанные ножки не извлекались. Но глаза боятся, а руки делают — требовалось заменить 5 конденсаторов номиналом 3300 мкФ на 6,3В.  В радиомагазине купил единственные предложенные компьютерные электролиты такого же номинала. Если есть выбор НЕ ПОКУПАЙТЕ конденсаторы с маркировкой GSC, это самые ненадежные конденсаторы. И конечно конденсаторы должны иметь еще маркировку по теплостойкости, например LOW ESR и/или указана рабочая температура 105°С.  Размер купленных конденсаторов был несколько крупнее, но габариты платы позволяли их установить. Итак последовательность моих действий.

Порядок ремонта

1. Если есть возможность снимите с платы все мешающие элементы — память, радиатор процессора. Пользуясь случаем прочистите все закоулки от пыли при помощи кисточки и пылесоса. Перед началом работ желательно одеть одежду из натуральных тканей во избежание образования статики и повреждения платы уже статическим электричеством.

2. Для извлечения конденсаторов потребуется паяльник мощностью 50-60 Вт. Жало паяльника должно быть тонким на конце  и хорошо залуженным для быстрого передачи тепла в зону касания.

3. Порядок извлечения конденсаторов следующий. Хорошо разогретым паяльником снизу платы касаемся места припайки ножки конденсатора, расплавляем припой  и второй рукойнебольшими усилиями пытаемся наклонить конденсатор в сторону второй ножки, в какой-no момент разогрева конденсатор должен поддаться и наклониться с извлечением выпаянной ножки. На всю операцию отводится не больше 5-7 секунд. Далее извлекаем так же вторую ножку. Если  это делается впервые, то лучше потренироваться на сломанной плате или компьютерном блоке питания. Здесь опасности две: первая — это при чрезмерном усилии ножка оборвется и вторая — при перегреве может быть повреждена печатная плата, а при ее многослойной конструкции ремонт будет практически не возможен. Трудности обусловлены как мне кажется  отводом тепла из зоны пайки многочисленными медными дорожками многослойной конструкции платы. Всегда при работе с компьютерными платами лучше перед самой пайкой временно отключить паяльник от сети, также в целях защиты от статики.

4. Так последовательно извлекаем все поврежденные конденсаторы. Но припаивать сразу новые пока рано.

Видны следы подтёка электролита на колпачках поврежденных конденсаторов

Поврежденные конденсаторы

Новые онденсаторы

Новые конденсаторы

Одна нога конденсатора извлечена из отверстия

Извлечение наклоном

Поврежденные конденсаторы

Поврежденные конденсаторы

&



5. Для облегчения установки новых конденсаторов сделаем приспособление из швейной иголки и ручки от зубной щетки. Подбираем швейную иглу диаметром чуть больше  диаметра ножки нового конденсатора. При помощи зажигалки прогреваем иглу в 20-30мм от острого кончика до красна и остужаем на воздухе. Это позволит нам откусить кусачками кончик иглы без повреждения кусачек. Еще раз прогреваем иглу в месте среза и быстро загоняем нагретый конец в пластмассовую ручку. Игла должна прочно держаться в ручке.

6. Паяльником разогреваем крепежное отверстие, вставляем иглу и вращательно поступательными движениями расширяем отверстие до нужного диаметра. Так обрабатываем все отверстия. Качество работы еще раз проверяем на просвет.

Оснастка иглы

Оснастка иглы

Расширяем отверстие

Расширяем отверстие

Отверстия готовы

Отверстия готовы

Проверяем на просвет

Проверяем на просвет



7. Теперь требуется подготовить ножки конденсаторов к монтажу. Я рекомендую это сделать так: последовательно по кругу слегка прикусывать кусачками ножку до образования правильного круглого и аккуратного среза.  Такая подготовка только облегчит последующий монтаж.

8. Далее соблюдая полярность вставляем конденсаторы в отверстия. Полярность установки отмечена на плате соответствующими обозначениями.

Подготавливаем ножки

Подготавливаем ножки

Ровный срез ножек электролитического конденсатора

Ровный срез ножек

Обозначение полярности

Обозначение полярности



9. Придерживая конденсатор со стороны платы хорошо разогретым паяльником припаиваем первую ножку конденсатора. Затем с добавлением припоя припаиваем вторую ножку и еще раз с добавлением припоя

Ремонт своими руками материнской платы с заменой электролитических конденсаторов проведен успешно

Конденсаторы в работе

пропаиваем первую ножку. Так припаиваем все конденсаторы. Излишков припоя на плате быть не должно!

10. Полезно не полениться и проверить места пайки, лучше с увеличительным стеклом, на предмет качества пайки  и отсутствие коротких замыканий — тоненький волосок припоя может быть причиной не запуска компьютера.

11. Устанавливаем минимальный набор компонентов на плату для проверки ее работоспособности, если всё работает, то ремонт своими руками удался и плату можно монтировать в корпус.



Основні
Мінімальна робоча температура-25 град.
Тип діелектрикаЕлектроліт
Тип конденсатораНизьковольтний
Висота15 мм
ВиробникJamicon
Країна виробникПівденна Корея
Діаметр8 мм
Тип корпусуМеталофольгірований
Максимальна робоча температура105 град.
Номінальна робоча напруга6.3 В
Ємність конденсатору820 мкФ
Тип ємностіПостійна
Користувацькі характеристики
Data sheetЗавантажити PDF в специфікації
Застосуваннядля заміни конденсаторів відеокарти комп'ютера
Низький ESR,тримають дуже високий струм пульсацій
Основні переваги:ультранизький імпеданс на високих частотах
  • Ціна: 4,40
  • Спосіб упаковки: 200шт
