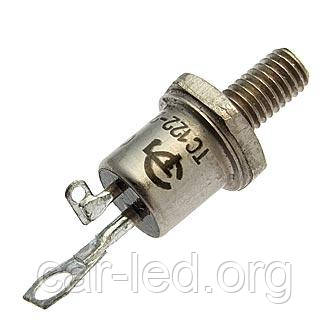

ТС122-25-6 симістор штировий (25 А 600 В)
ТС122-25-6
Тиристор симетричний низькочастотний штирового виконання.
Призначений для роботи в перетворювальних пристроях, а також у ланцюгах постійного та змінного струму різних силових установок.
Випускаються в металосткельному корпусі з жорстким виведенням.
Максимально допустимий активний струм — 25 А
Повторювана імпульсна напруга в закритому стані та повторювана імпульсна зворотна напруга — 600 В
Охолодження повітряне природне або примусове.
Позначення типономіналу та полярність виводів наводяться на корпусі.
Габаритні розміри:
- загальна довжина — 40 мм
- довжина шпильки — 11,5 мм
- різь — М6
Маса тиристора не більш ніж 12 г.
Тип корпусу: ST2.
Рекомендований охолоджувач: O121, O221.
Структура умовного позначення:
ТС122-25-5
ТС- тиристор симетричний;
1 — порядковий номер модифікації конструкції;
2 — позначення діаметра корпусу за ГОСТ 20859.1-89;
2 — позначення конструктивного виконання корпусу за ГОСТ 20859.1-89;
25 — максимально допустимий активний струм, А;
4 — клас за повторюваною напругою.
Технічні характеристики симетричних тиристорів штирового виконання ТС122-25:
| Найменування тиристора симетричного |
Максимально допустимі значення параметрів за Тп = max | Значення параметрів за Тп = 25 °C | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ITRMS | UDRM | IDRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tqt | Rthjc | ||
| А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| ТС122-25-1 | 25 | 100 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-2 | 25 | 200 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-3 | 25 | 300 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-4 | 25 | 400 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-5 | 25 | 500 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-6 | 25 | 600 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-7 | 25 | 700 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-8 | 25 | 800 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-9 | 25 | 900 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-10 | 25 | 1000 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-11 | 25 | 1100 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
| ТС122-25-12 | 25 | 1200 | 3 | 200 | 21 | 2,5…50 | 50 | 1,8 | 1,1 | 70 | 45 | 150 | 2,5 | 4 | 12 | 0,9 | -60...+125 |
Усоловні позначення електричних параметрів тиристорів симетричних:
• ITRMS - Максимально допустимий активний струм у відкритому стані.
• UDRM - Максимальна імпульсна напруга, що повторюється, в закритому стані.
• IDRM - імпульсний струм, що повторюється, у закритому стані.
• ITSM - Ударний струм у відкритому стані.
• rT - Динамічний опір симетричного тиристора.
• (dUD/dt)crit - Критична швидкість наростання комутаційної напруги.
• (diT/dt)crit - Критична швидкість наростання струму у відкритому стані.
• UTM - Імпульсна напруга у відкритому стані.
• UT(TO) - Порогова напруга симетричного тиристора.
• IL - Струм увімкнення симетричного тиристора.
• IH - Струм утримання симетричного тиристора.
• IGT - Відмикальний постійний струм керування.
• UGT - Відмикальна постійна напруга керування.
• td - Час затримки вмикання за керуванням.
• tq - Час вимкнення з керування.
• tqt - Час вмикання з керування.
• Rthjc - Тепловий опір перехід-корпус.
• Tj - Температура переходу симетричного тиристора.
| Основні | |
|---|---|
| Виробник | Преобразователь-комплекс |
| Країна виробник | Україна |
| Тип тиристора | Сімістор |
| Максимальна імпульсна напруга в закритому стані | 500 В |
| Максимальний зворотний струм | 25 А |
| Матеріал корпусу | Метал |
| Охолодження | Примусове |
| Спосіб монтажу | Різьбовий |
| Користувальницькі характеристики | |
| VDRM repetitive peak off-state voltage: | 1000В |
| RMS on-current state | 10А |
| Description: | Triacs RAIL TRIAC |
