  • CBB65 55mkf ~ 450 VAC (±5%) (50*115 mm) поліпропіленові конденсатори. Алюмінієвий корпус, клеми, фото 3
  • CBB65 55mkf ~ 450 VAC (±5%) (50*115 mm) поліпропіленові конденсатори. Алюмінієвий корпус, клеми, фото 4
вправо

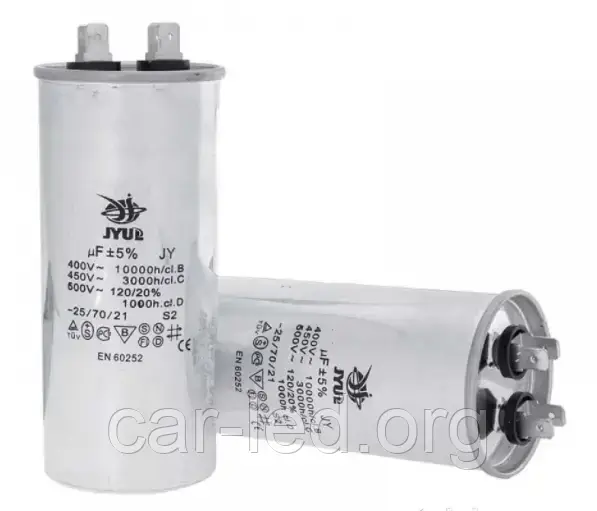

CBB65 55mkf ~ 450 VAC (±5%) (50*115 mm) поліпропіленові конденсатори. Алюмінієвий корпус, клеми

CBB65 55mkf ~ 450 VAC (±5%) (50*115 mm) поліпропіленові конденсатори. Алюмінієвий корпус, клеми

  • В наявності
  • Оптом і в роздріб
  • Код: CBB65 55 mkf ~ 450 VAC

284,30 ₴

Показати оптові ціни
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
CBB65 55mkf ~ 450 VAC (±5%) (50*115 mm) поліпропіленові конденсатори. Алюмінієвий корпус, клеми
CBB65 55mkf ~ 450 VAC (±5%) (50*115 mm) поліпропіленові конденсатори. Алюмінієвий корпус, клемиВ наявності
284,30 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

CBB65 55 mkf ~ 450 VAC (±5%). JYUL (50*115 mm) Алюмин. корпус, клеммы (пуск и работа).



Изображения служат только для ознакомления
См. спецификации продукта

предназначены для работы в цепях переменного тока промышленной частоты 50/60Гц.

Номинальное напряжение  450VAC, 50/60гц

Отклонение емкости, не более  ±5%,

Диапазон рабочих температур от -40°С до +105°С





Рабочий/пусковой конденсатор компрессора кондиционера



Выход из строя конденсаторов в цепи компрессора кондиционеров случается не так уж и редко. А зачем вообще нужен конденсатор и для чего он там стоит?

Бытовые кондиционеры небольшой мощности в основном питаются от однофазной сети 220 В. Самые распространённые двигатели которые применяют в кондиционерах такой мощности- асинхронные со вспомогательной обмоткой, их называют двухфазные электродвигатели или конденсаторные.

В таких двигателях две обмотки намотаны так, что их магнитные полюсы расположены под углом 90 град. Эти обмотки отличаются друг от друга количеством витков и номинальными токами, ну соответственно и внутренним сопротивлением. Но при этом они рассчитаны так что при работе они имеют одинаковую мощность.

В цепь одной из этих обмоток, её производители обозначают как стартовую(пусковую), включают рабочий конденсатор, который постоянно находится в цепи. Этот конденсатор ещё называют фазосдвигающим, так как он сдвигает фазу и создаёт круговое вращающееся магнитное поле. Рабочая или основная обмотка подключена напрямую к сети.



Схема подключения пускового и рабочего конденсатора



Рабочий конденсатор постоянно включён в цепь обмотки  через  него протекает ток равный току в рабочей обмотке. Пусковой конденсатор подключается на время запуска компрессора - не более 3 секунд (в современных кондиционерах используется только рабочий конденсатор, пусковой не используется)

Схема подключения рабочего конденсатора к обмоткам двигателя компрессораСхема подключения пускового конденсатора к обмоткам двигателя компрессораСхема подключения рабочего конденсатора к обмоткам двигателя компрессора





Расчёт ёмкости и напряжения рабочего конденсатора



Расчёт сводится к подбору такой емкости, чтобы при номинальной нагрузке было обеспечено круговое магнитное поле, так как при значении ниже или выше номинального магнитное поле изменяет форму на эллиптическое, а это ухудшает рабочие характеристки двигателя и снижает пусковой момент. В инженерных справочниках приведена формула для расчёта ёмкости конденсатора:



Ср= Isinφ/2πf n2



I и sinφ –ток и сдвиг фаз между напряжением и током в цепи при вращающемся магнтном поле без конденсатора

f- частота переменного тока

U – напряжение питания

n- коэффициент трансформации обмоток , определяется как соотношение витков обмоток с конденсатором и без него.

Напряжение на конденсаторе рассчитывается по формуле



Uc= U√(1+n2)



Uc -рабочее напряжение конденсатора

U - напряжение питания двигателя

n - коэффициент трансформации обмоток

Из формулы видно, что рабочее напряжение фазосдвигающего конденсатора выше напряжения питания двигателя.

В пособиях по расчёту приводят приближённое вычисление – 70-80 мкФ ёмкости конденсатора на 1 кВт мощности электродвигателя, а номинал напряжения конденсатора для сети 220 В обычно ставят - 450 В.

Также параллельно к рабочему конденсатору подключают пусковой конденсатор на время пуска, примерно на три секунды, после чего срабатывает реле и отключает пусковой конденсатор. В настоящее время в кондиционерах схемы с дополнительным пусковым конденсатором не применяют.

В более мощных кондиционерах используют компрессоры с трёхфазными асинхронными двигателями, пусковые и рабочие конденсаторы для таких двигателей не требуются.

"По материалам сайта http://masterxoloda.ru

Основні
Мінімальний допуск емкості5 %
Максимальний допуск емкості10 %
Тип діелектрикаПоліпропілен
Тип конденсатораВисоковольтний
Мінімальна робоча температура-40 град.
Діаметр50 мм
Висота115 мм
Номінальна робоча напруга450 В
Максимальна робоча температура105 град.
Країна виробникКитай
Ємність конденсатору55 мкФ
Тип ємностіПостійна
Користувальницькі характеристики
ВиробникJYUC
Тип корпусуГерметично закритий
Тип конденсатора,Для роботи і пуску 50Hz.
CBB-60Контактна група - проводи (гнучкі виводи)
CBB-65Вивідні клеми корпус метал
CBB-60МБолт кріплення+вивідні клеми
вольтаж450 VAC (±5%)
діаметр50 mm
висота115 mm
CBB-60LБолт кріплення, контактна група-дроти
CBB-60HВивідні клеми
