CBB65 35mkf ~ 450 VAC (±5%) (50*85 mm) поліпропіленові конденсатори. Алюмінієвий корпус, клеми
- В наявності
- Оптом і в роздріб
- Код: CBB65 35 mkf ~ 450 VAC
177,50 ₴
Показати оптові ціни- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)

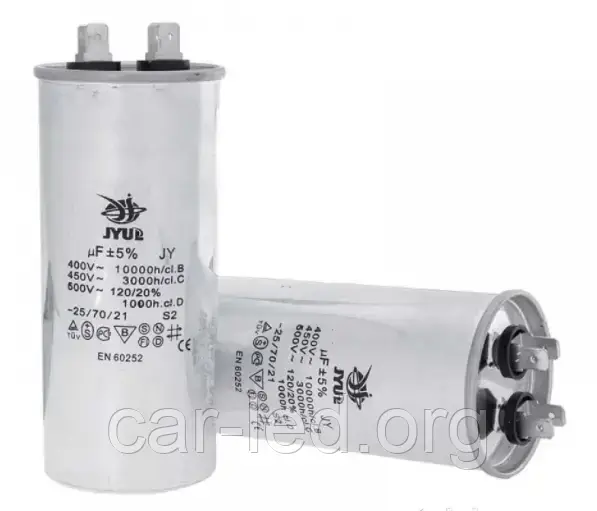

CBB65 35 mkf ~ 450 VAC (±5%). JYUL (50*85 mm) Алюмин. корпус, клеммы (пуск и работа).
Изображения служат только для ознакомления
См. спецификации продукта
предназначены для работы в цепях переменного тока промышленной частоты 50/60Гц.
Номинальное напряжение 450VAC, 50/60гц
Отклонение емкости, не более ±5%,
Диапазон рабочих температур от -40°С до +105°С
Рабочий/пусковой конденсатор компрессора кондиционера
Выход из строя конденсаторов в цепи компрессора кондиционеров случается не так уж и редко. А зачем вообще нужен конденсатор и для чего он там стоит?
Бытовые кондиционеры небольшой мощности в основном питаются от однофазной сети 220 В. Самые распространённые двигатели которые применяют в кондиционерах такой мощности- асинхронные со вспомогательной обмоткой, их называют двухфазные электродвигатели или конденсаторные.
В таких двигателях две обмотки намотаны так, что их магнитные полюсы расположены под углом 90 град. Эти обмотки отличаются друг от друга количеством витков и номинальными токами, ну соответственно и внутренним сопротивлением. Но при этом они рассчитаны так что при работе они имеют одинаковую мощность.
В цепь одной из этих обмоток, её производители обозначают как стартовую(пусковую), включают рабочий конденсатор, который постоянно находится в цепи. Этот конденсатор ещё называют фазосдвигающим, так как он сдвигает фазу и создаёт круговое вращающееся магнитное поле. Рабочая или основная обмотка подключена напрямую к сети.
Схема подключения пускового и рабочего конденсатора
Рабочий конденсатор постоянно включён в цепь обмотки через него протекает ток равный току в рабочей обмотке. Пусковой конденсатор подключается на время запуска компрессора - не более 3 секунд (в современных кондиционерах используется только рабочий конденсатор, пусковой не используется)
Расчёт ёмкости и напряжения рабочего конденсатора
Расчёт сводится к подбору такой емкости, чтобы при номинальной нагрузке было обеспечено круговое магнитное поле, так как при значении ниже или выше номинального магнитное поле изменяет форму на эллиптическое, а это ухудшает рабочие характеристки двигателя и снижает пусковой момент. В инженерных справочниках приведена формула для расчёта ёмкости конденсатора:
Ср= Isinφ/2πf U n2
I и sinφ –ток и сдвиг фаз между напряжением и током в цепи при вращающемся магнтном поле без конденсатора
f- частота переменного тока
U – напряжение питания
n- коэффициент трансформации обмоток , определяется как соотношение витков обмоток с конденсатором и без него.
Напряжение на конденсаторе рассчитывается по формуле
Uc= U√(1+n2)
Uc -рабочее напряжение конденсатора
U - напряжение питания двигателя
n - коэффициент трансформации обмоток
Из формулы видно, что рабочее напряжение фазосдвигающего конденсатора выше напряжения питания двигателя.
В пособиях по расчёту приводят приближённое вычисление – 70-80 мкФ ёмкости конденсатора на 1 кВт мощности электродвигателя, а номинал напряжения конденсатора для сети 220 В обычно ставят - 450 В.
Также параллельно к рабочему конденсатору подключают пусковой конденсатор на время пуска, примерно на три секунды, после чего срабатывает реле и отключает пусковой конденсатор. В настоящее время в кондиционерах схемы с дополнительным пусковым конденсатором не применяют.
В более мощных кондиционерах используют компрессоры с трёхфазными асинхронными двигателями, пусковые и рабочие конденсаторы для таких двигателей не требуются.
"По материалам сайта http://masterxoloda.ru"
Основні | |
---|---|
Мінімальний допуск емкості | 5 % |
Висота | 85 мм |
Тип діелектрика | Поліпропілен |
Тип конденсатора | Високовольтний |
Максимальний допуск емкості | 10 % |
Мінімальна робоча температура | -40 град. |
Діаметр | 50 мм |
Номінальна робоча напруга | 450 В |
Максимальна робоча температура | 105 град. |
Країна виробник | Китай |
Ємність конденсатору | 35 мкФ |
Тип ємності | Постійна |
Користувальницькі характеристики | |
Виробник | JYUC |
Тип корпусу | Герметично закритий |
Тип конденсатора, | Для роботи і пуску 50Hz. |
CBB-60 | Контактна група - проводи (гнучкі виводи) |
CBB-65 | Вивідні клеми корпус метал |
CBB-60М | Болт кріплення+вивідні клеми |
вольтаж | 450 VAC (±5%) |
діаметр | 45 mm |
висота | 85 mm |
CBB-60L | Болт кріплення, контактна група-дроти |
CBB-60H | Вивідні клеми |
- Ціна: 177,50 ₴
