К174ун7a (або TBA810S) підсилювач потужності звукової частоти з вих. потужністю 4,5 Вт 4 Ом.
- Готово до відправки
- Оптом і в роздріб
- Код: К174УН7
20,20 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 100 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
К174ун7a (TBA810) усилитель мощности звуковой частоты с номинальной выходной мощность 4,5 Вт на нагрузку 4 Ом.
К174УН7
Мікросхема К174УН7 є підсилювач потужності звукової частоти з вихідною потужністю 4,5 Вт.
Призначена для роботи у телевізійній апаратурі.
Містить 41 інтегральний елемент.

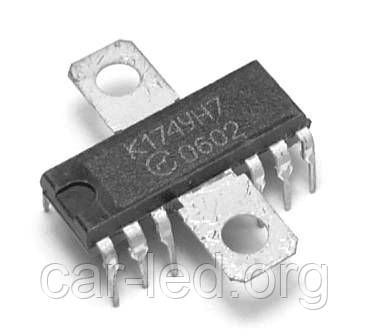

Випускаються у 16-вивідному прямокутному пластмасовому корпусі з висновками для монтажу в отвори друкованої плати.
Маркування мікросхеми та схема з'єднання електродів з висновками вказується на корпусі.
Корпус типу 238.16-2, маса трохи більше 1,5 г.
Категорія якості: ВТК.
Технічні умови: бК0.348.171ТУ.
Імпортний аналог: TA7688, Toshiba Corp.
Діапазон робочих температур: -10 ° С... +70 °С.
Гарантійні зобов'язання мікросхеми К174УН7:
Виробник гарантує відповідність якості мікросхеми вимогам технічних умов за умови дотримання споживачем умов і правил зберігання, транспортування, монтажу та умов експлуатації, встановлених ТУ.
Гарантійний термін зберігання 10 років із дня виготовлення.
Гарантійне напрацювання не менше 50000 годин у межах гарантійного терміну зберігання.
Корпус ИМС К174УН7
 |
1 ― питание +Uи.п.; 4 ― цепь обратной связи для регулировки Ку.u; 5 ― коррекция; 6 ― обратная связь; 7 ― фильтр; 8 ― вход; 9 ― общий ― Uи.п.. 10 ― эмиттер выходного транзистора; 12 ― выход; |
 |
| 201.12.-1 | 238.12-2 |
|---|
Принципиальная схема ИМС К174УН7
Типовая схема включения ИМС К174УН4
Электрические параметры
| ═ 1 ═ | ═ Номинальное напряжение питания | 15 В ╠ 10% |
| ═ 2 ═ ═ |
═ Выходное напряжение при ═ Uп = 15 В, fвх = 1 кГц |
═ ═ 2,6┘5,5 В |
| ═ 3 ═ ═ |
═ Максимальное входное напряжение при Uп = 15 В, ═ Uвых = 3,16 В, fвх = 1 кГц, Рвых = 2,5 Вт |
═ ═ 30┘70 мВ |
| ═ 4 ═ | ═ Ток потребления при Uп = 15 В | ═ 5┘20 мА |
| ═ 5 ═ | ═ Выходная мощность при Rн = 4 Ома | ═ 4,5 Вт |
| ═ 6 ═ ═ ═ ═ |
═ Коэффициент гармоник при Uп = 15 В, fвх = 1 кГц: ═ Uвых = 4,25 В, Рвых = 4,5 Вт ═ Uвых = 0,45 В, Рвых = 0,05 Вт ═ Uвых = 3,16 В, Рвых = 2,5 Вт |
═ ═> 10 % ═> 2 % ═> 2 % |
| ═ 7 ═ | ═ Коэффициент усиления по напряжению при Т= -10┘+55°С | ═ 45 |
| ═ 8 ═ | ═ Входное сопротивление при Uп = 9 В, fвх = 1 кГц | ═ 30 кОм |
| ═ 9 ═ | ═ Диапазон рабочих частот | ═ 40┘20 000 Гц ═ |
| 10 ═ | ═ Коэффициент полезного действия при Pвых = 4,5 Вт | ═ 50 % |
Предельно допустимые режимы эксплуатации
| ═ 1 ═ | ═ Напряжение питания | ═ 13,5┘16,5 В |
| ═ 2 ═ | ═ Амплитуда входного напряжения | ═> 2,0В |
| ═ 3 ═ ═ ═ |
═ Постоянное напряжение: ═ на выводе 7 ═ на выводе 8 |
═ ═> 15 В ═ 0,3┘2,0 В |
| ═ 4 ═ | ═ Сопротивление нагрузки | ═ 4 Ом |
| ═ 5 ═ ═ ═ |
═ Тепловое сопротивление: ═ кристалл-корпус ═ кристалл-среда |
═ ═ 20°С/Вт ═ 100°С/Вт |
| ═ 6 ═ | ═ Температура окружающей среды ═ ═ ═ | ═ -10┘+55°С |
| ═ 7 ═ | ═ Температура кристалла | ═ + 85 °С |
Общие рекомендации по применению
Не допускается эксплуатация микросхемы без дополнительного теплоотвода при мощности в нагрузке более 0,27 Вт. При температуре корпуса выше 60°Смаксимальная рассеиваемая мощность рассчитывается по формуле
Р=(150-Ткорп)/20, Вт (с теплоотводом),
где Ткорп ― температура на поверхности теплоотвода у основания пластмассового корпуса микросхемы.
Допускается кратковременное (в течении 3 мин) увеличение напряжения питания до 18 В. Подача постоянного напряжения от внешнего источника на выводы 5, 6и 12 микросхемы недопустима. Выходное сопротивление источника питания должно быть не более 0,05 Ом.
| Наименование | К174УН7 Микросхема |
| Функциональный тип | усилитель |
| Типоразмер корпуса отечественный | 2104.12-1 |
| Дата выпуска | 01.01.1990 |
| Торговая марка | ОАО ОРБИТА (Саранск) |
| Страна происхождения | СССР |
| Вид приемки | "1" |
| Состояние упаковки | самоупаковка |
| Кратность отгрузки | 1 |
| Цвет изделия | черный |
| Габаритные размеры L*W*H mm | 23х19х8 |
| Длина корпуса | 19 mm |
| Ширина корпуса | 6 mm |
| Высота корпуса | 3 mm |
| Количество выводов или контактов, шт | 12 |
| Количество выводов или контактов, шт | 12 |
| Масса изделия gr | 1,0 |
| Английская транскрипция | Microcircuit K174UN7 |
| Интервал рабочих температур, °C | от -10 до +55 |
| Напряжение питания | 19 V |
| Выходное напряжение | не более 4,7 V |
| Входное напряжение | не более 145 mV |
| Потребляемый ток | не более 26 mA |
| Мощность | выходная 7 W |
| Максимальная мощность рассеивания | не более 8 W |
| Основні | |
|---|---|
| Матеріал корпусу | Пластик |
| Режим роботи підсилювача | З |
| Виробник | Toshiba |
| Користувальницькі характеристики | |
| Технічний опис | завантажити PDF в специфікації |
| Країна походження | срср |
