1НТ251 (Au) транзисторна збірка (5-я приймання) (корпус 401.14-6)
- В наявності
- Код: 1НТ251
211,50 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
1НТ251
Транзисторні складання 1НТ251, що складаються з чотирьох кремнієвих епітаксійно-планарних структури n-p-n перемикачних транзисторів.
Призначені для застосування в перемикачах.
Випускаються в металокерамічних корпусах із гнучкими виведеннями.
Тип приладу вказується на корпусі.
Маса збирання не більш ніж 0,4 г.

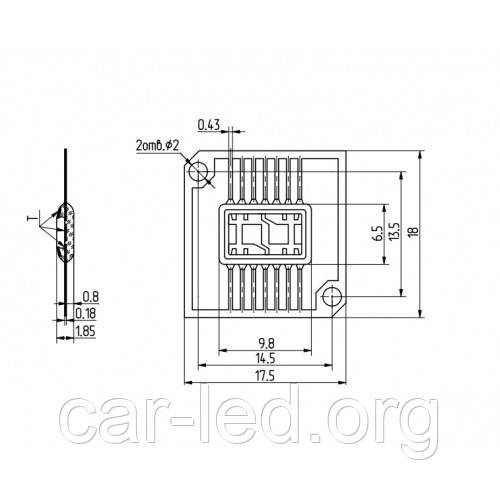

Тип корпусу: 401.14-6.
Технічні умови: І93.456.000 ТУ.
Основні технічні характеристики транзисторного збирання 1НТ251:
• Структура транзизора: n-p-n;
• РК max — Постійна розсіювана потужність колектора: 400 мВт;
• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним імітером: не менш ніж 200 МГц;
• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого опору в ланцюзі база-емітер: 45 В (1 кОм);
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 4 В;
• Iк max — Максимально допустимий постійний струм колектора: 400 мА;
• Iк і max — Максимально допустимий імпульсний струм колектора: 800 мА;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-база та розімкнутого виведення емітера: не більш ніж 6 мкА (45 В);
• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: 30...150;
• Rке нас - Опір насичення між колектором та евітером: не більш ніж 1000 Ом
Технічні характеристики транзисторних складок 1НТ251, 1НТ251А, 1НТ251А2:
Тип транзисторний складання |
Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів за Тп = 25 °C | TП max |
Т max |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК max |
IК. И. max |
UКЭR max | UКБ0 max | UЭБ0 max | РК max | h21Э | UКЭ нас. |
IКБО | IЭБО | IКЭR | f гp. | СК | СЭ | ||||
мА | мА | В | В | В | Вт | В | мкА | мкА | мкА | МГц | пФ | пФ | °С | °С | |||
1НТ251 | n-p-n | 400 | 800 | 45 | 45 | 4 | 0,4 | 30…150 | <1 | <6 | <10 | - | >200 | <15 | <50 | 150 | -60...+125 |
1НТ251А | n-p-n | 400 | 800 | 45 | 45 | 4 | 0,4 | 30…150 | <1 | <6 | <10 | - | >200 | <15 | <50 | 150 | -60...+125 |
1НТ251А2 | n-p-n | 400 | 800 | 45 | 45 | 4 | 0,4 | 30…150 | <1 | <6 | <10 | - | >200 | <15 | <50 | 150 | -60...+125 |
Усоловні позначення електричних параметрів транзисторних складок:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.
• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.
• IКЭR — зворотний струм колектор-емітер за заданої зворотної напруги колектор-емітер і опору в ланцюгу база-емітер.
• f гр — гранічна частота коефіцієнта передавання струму.
• СК - ємність колекторного переходу.
• СЭ - ємність колекторного переходу.
• ТП max - максимально допустима температура переходу.
• Т max — максимально допустима температура довкілля.
Типорозмір корпусу | 401.14-6 |
Габаритні розміри L*W*H | 15х9х2 mm |
Основні | |
---|---|
Матеріал корпусу | Пластик |
Тип корпусу | DIP |
Користувальницькі характеристики | |
Країна походження | срср |
Технічний опис | завантажити PDF в специфікації |
- Ціна: 211,50 ₴
