К174ХА2 (DIP16) напівпровідникова інтегральна мікросхема 3-го ступеня інтеграції
- Під замовлення
- Код: К174ХА2
Відправка з 17 лютого 202644,80 ₴
Мінімальна сума замовлення на сайті — 50 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
К174ХА2
Мікросхеми К174ХА2 функціональні.
Призначені для застосування у складі приймально-підсилювальних трактів для виконання наступних функцій: посилення сигналів високої частоти із системою АРУ, перетворення сигналів проміжної частоти із системою АРУ, генерування сигналів гетеродину.
Містять 112 інтегральних елементів.

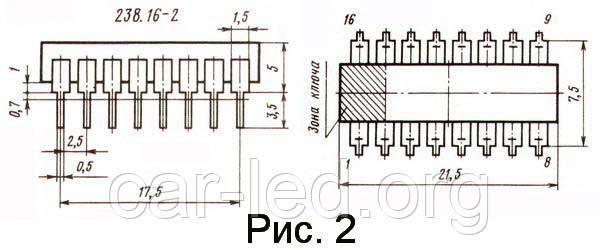

Випускаються у 16-вивідному прямокутному пластмасовому корпусі з висновками для монтажу в отвори друкованої плати.
Маркування мікросхеми та схема з'єднання електродів з висновками вказується на корпусі.
Корпус типу 238.16-1 маса не більше 1,5 г.
Категорія якості: ВТК.
Технічні умови: бК0.348.318-03ТУ.
Імпортний аналог: TCA440 фірми Philips.
Діапазон робочих температур: -10°С...+70°С.
Гарантійні зобов'язання мікросхеми К174ХА2:
Виробник гарантує відповідність якості мікросхеми вимогам технічних умов за умови дотримання споживачем умов та правил зберігання, транспортування, монтажу та умов експлуатації, встановлених ТУ.
Гарантійний термін зберігання 10 років із дня виготовлення.
Гарантійне напрацювання не менше 50000 годин у межах гарантійного терміну зберігання.
Загальна інформація
| Найменування | До174ХА2 DIP16 Мікросхема |
| Торгова марка |  ОАО ОРБІТА (Саранськ) |
| Країна походження |  стулено |
| Різновид приймання | "1" |
| Маса виробу, г. | 1,09 |
| Дата випуску | 01.01.1993 |
| Транслітерація | Microcircuit K174HA2 |
| Стан паковання | самопаковання |
Основні параметри
| Типорозмір корпусу | DIP16 |
| Фактичне маркування | К174ХА2 |
| Цвет изделия | чорний |
| Габаритні розміри L*W*H | 20х8х3 mm |
| Довжина корпусу | 23 mm |
| Ширина корпусу | 8 mm |
| Висота корпусу | 3 mm |
Технічні характеристики
| Напруга живлення | 4,8 - 15 V |
| Вхідна напруга | не більш ніж 2 V |
| Струм споживання | 16 mA |
| Вхідний опір | не менш ніж 10 kΩ |
Умови експлуатації
| Інтервал робочих температур | от -25 до +55°C |
Мікросхема К174ХА2 — являє собою напівпровідникову інтегральну мікросхему 3-го ступеня інтеграції. Вона містить 34 транзистори, 21 діод, і 57 резисторів.
| Основні | |
|---|---|
| Тип корпусу | DIP |
| Виконання мікросхеми | Напівпровідникове |
| Матеріал корпусу | Пластик |
| Режим роботи підсилювача | З |
| Виробник | Philips |
| Користувальницькі характеристики | |
| Країна походження | срср |
| Технічний опис | завантажити PDF в специфікації |
- Ціна: 44,80 ₴
