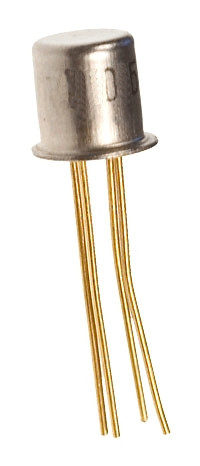

КП306Б (UЗ1І отс = 0,2 ... 4) транзистор польові з двома изолир. затворами, каналом n-типу (150 mW 20В) Au
- В наявності
- Код: КП306Б
65,50 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
КП306Б (UЗ1І отс = 0,2 ... 4) транзистор польові з двома изолир. затворами, каналом n-типу (150 mW 20В) AuВ наявності
65,50 ₴
Опис
Характеристики
Інформація для замовлення
КП306Б N-FET (150 mW 20 В) (UЗ1І відс = 0,2...4) Au транзистор кремнієві дифузійно-планарні польові з двома ізольованими затворами, каналом n-типу та нормаційною зоною перехідної характеристики.
КП306Б
Транзистори КП306А, КП306Б, КП306В кремнієві дифузійно-планарні польові з двома ізольованими закривами, каналом n-типу та нормаційною ділянкою перехідної характеристики.
Призначені для застосування в перетворювальних і посилених каскадах високої та низької частот із високим вхідним опором.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Тип приладу вказується на корпусі.
Маса транзизора не більш ніж 0,5 г.
Тип корпусу: КТ-1-12.
Технічні умови: ТФ0.336.002 ТУ.
Транзистори КП306А, КП306Б, КП306В кремнієві дифузійно-планарні польові з двома ізольованими закривами, каналом n-типу та нормаційною ділянкою перехідної характеристики.
Призначені для застосування в перетворювальних і посилених каскадах високої та низької частот із високим вхідним опором.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Тип приладу вказується на корпусі.
Маса транзизора не більш ніж 0,5 г.
Тип корпусу: КТ-1-12.
Технічні умови: ТФ0.336.002 ТУ.
Характеристики польових транзисторів із двома ізольованими затворами та каналом n-типу
КП306А, КП306Б, КП306В:
| Тип польового транзизора |
Р макс | Граничні значення параметрів за Т = 25 °C | Значення параметрів за Т = 25 °C | Токр | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UСИ макс |
UЗ1С макс |
UЗ2С макс |
UЗ1И макс |
UЗ2И макс |
UЗ1 З2 макс |
IЗ макс | UЗ1И відс | IЗ1 ут | S1 | IЗ нач | C11И1 | C12И1 | Кш | Кур | |||
| мВт | В | В | В | В | В | мА | мА | В | нА | мА/В | мА | пФ | пФ | дБ | дБ | °С | |
| КП306А | 150 | 20 | 20 | 20 | 20 | 20 | 25 | 20 | 0,8...4 | <5 | 4…8 | - | <5 | <0,7 | <6 | - | -60...+125 |
| КП306Б | 150 | 20 | 20 | 20 | 20 | 20 | 25 | 20 | 0,2…4 | <5 | 4…8 | - | <5 | <0,7 | <6 | - | -60...+125 |
| КП306В | 150 | 20 | 20 | 20 | 20 | 20 | 25 | 20 | 1,3…6 | <5 | 4…8 | - | <5 | <0,7 | <6 | - | -60...+125 |
Усоловні позначення електричних параметрів польових транзисторів:
• Р МАКС — максимально допустима постійна розсіювана потужність польового транзистори.
• UСИ МАКС - максимально допустима напруга стік-висток.
• UЗ1С МАКС — максимально допустима напруга — перший затвор-сток.
• UЗ2С МАКС - максимально допустима напруга другий закрив-сток.
• UЗ1І МАКС — максимально допустима напруга — перший затвор-висток.
• UЗ2И МАКС - максимально допустима напруга другий затвор-висток.
• UЗ1 З2 МАКС - максимально допустима напруга між затворами.
• IС МАКС — максимально допустимий струм стока польового транзистора.
• UЗ1И ОТС - напруга відсічення польового транзизора. Напруга між закривом і джерелам транзистори з p-n переходом або з ізольованим закривом, що працює в режимі обідніння, за якого струм стока досягає заданого низького значення.
• IЗ1 УТ - струм витоку першого затвора. Струм затвора за заданої напруги між закривом та іншими виведеннями, замкнутими між собою.
• S1 - крутина характеристики польового транзизора. Відношення зміни струму до зміни напруги на затворі за короткого замикання за змінним струмом на виході транзистори в схемі із загальним джерелом.
• IС НАЧ — початковий струм стоку. Струм стоку за напруги між закривом і джерелам, рівною нулю й за напруги на стоці, що перевищує напругу насичення.
• C11И1 - вхідна ємність польового транзизора. Ємність між закривом і джерелам у разі короткого замикання змінним струмом на виході із загальним споконвом.
• C12И2 — прохідна ємність польового транзизора. Ємність між затвором і стоком за короткого замикання за змінним струмом на вході в схемі із загальним джерелом.
• КШ - коефіцієнт шуму польового транзизора.
• КУР - коефіцієнт посилення за потужністю польового транзизора.
• Т ОКР - температура довкілля.
| Основні | |
|---|---|
| Тип транзистора | Польовий |
| Матеріал корпусу | Металоскло |
| Максимально допустима напруга затвор-витік | 30 В |
| Максимальна потужність розсіювання | 0.2 Вт |
| Тип монтажу | Ручний монтаж |
| Користувальницькі характеристики | |
| Країна виробник | срср |
| Виконання | Дискретне |
| Країна походження | СРСР |
