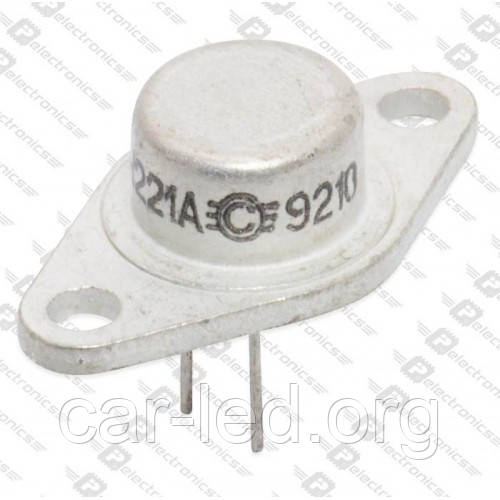

КУ221А Тиристор кремнієвий, дифузний, структури p-n-p-n, тріодний, незапертий, імпульсний, високочастотний

КУ221А Тиристор кремнієвий, дифузний, структури p-n-p-n, тріодний, незапертий, імпульсний, високочастотний

  • В наявності
  • Код: КУ221А

56,30 ₴

Мінімальна сума замовлення на сайті — 100 грн

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
КУ221А Тиристор кремнієвий, дифузний, структури p-n-p-n, тріодний, незапертий, імпульсний, високочастотний
КУ221А Тиристор кремнієвий, дифузний, структури p-n-p-n, тріодний, незапертий, імпульсний, високочастотнийВ наявності
56,30 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

КУ221А Тіристатори кремнієві, дифузійні, структури p-n-p-n, тріодні, незапірні, імпульсн, високочастот

  • Призначені для застосування в телевізійних приймачах кольорового зображення за частоти до 30 кГц.
    Випускаються в металостекуваному корпусі з жорсткими виведеннями.
    Тип тиристора наводиться на корпусі.
    Маса тиристора не більш ніж 7 г.

    Основні технічні параметри тиристора КУ221А:
    • імпульсна напруга, що повторюється: 50 В;
    • імпульсна напруга в закритому стані: 700 В;
    • Максимальний повторюваний імпульсний струм у відкритому стані: 100 А;
    • Середній імпульсний струм у відкритому стані: 3,2 А;
    • Імпульсна напруга у відкритому стані: не більш ніж 3,5 В;
    • Постійна напруга керування, що не відмикає: 10 В;
    • імпульсний струм, що повторюється, у закритому стані: не більш ніж 0,3 мА;
    • Відмикальний постійний струм керування: не більш ніж 150 мА;
    • Імпульсна відмикаюча напруга керування: не більш ніж 7 В;
    • Швидкість наростання напруги в закритому стані: 500 В/мкс;
    • Час вимкнення: не більш ніж 10 мкс;
    • Робочий інтервал температури довкілля: -60... +125 °С



Технічні характеристики тиристорів
2У221А, 2У221Б, 2У221В, КУ221А, КУ221Б, КУ221В, КУ221Г, КУ221Д:

Найменування
тиристора
Максимально допустимі значення параметрів за Тп = max   Значення параметрів за Тп = 25 °C TЗ MAX
IОС.СР IОС.П UЗС. П   UОБР.П   PОС. СР (duзс/dt)max UОС.І IУ.ОТ UУ.ОТ tВКЛ tВЫКЛ IЗС. П   IОБР.П
А А В В Вт В/мкс В мА В мкс мкс мА мА °С
2У221А 3,2 100 800 50 - 700 3,5 100 5 - 6 0,3 - 85
2У221Б 3,2 100 800 50 - 200 3,5 100 5 - 4 0,3 - 85
2У221В 3,2 100 700 50 - 200 3,5 100 5 - 15 0,3 - 85
КУ221А 3,2 100 700 50 - 500 3,5 100 3 - 4,5 0,3 - 85
КУ221Б 3,2 100 750 50 - 200 3,5 100 3 - 6 0,3 - 85
КУ221В 3,2 100 700 50 - 200 3,5 100 3 - 2,4 0,3 - 85
КУ221Г 3,2 100 600 50 - 200 3,5 100 3 - - 0,3 - 85
КУ221Д 3,2 100 500 50 - 200 3,5 100 3 - - 0,3 - 85


Усоловні позначення електричних параметрів тиристорів:
• IОС. СР. - Середній струм у відкритому стані.
• IОС. П. - імпульсний струм, що повторюється, у відкритому стані.
• UЗС. - Постійна напруга в закритому стані.
• UЗС. П. - імпульсна напруга в закритому стані, що повторюється.
• UОБР. - Постійна зворотна напруга.
• UОБР. П. - імпульсна зворотна напруга, що повторюється.
• PОС. СР. - Середня розсіювана потужність у відкритому стані.
• (dUзс/dt) max - Максимальна швидкість наростання напруги в закритому стані.
• UОС. - Постійна напруга у відкритому стані.
• UОС. И. - Імпульсна напруга у відкритому стані.
• IУ. ОТ. - Відмикальний постійний струм керування.
• IУ. ОТ. И. - Відмикальний імпульсний струм керування.
• UУ. ОТ. - Відмикальна постійна напруга керування.
• UУ. ОТ. И. - Відмикальна імпульсна напруга керування.
• tВКЛ - Час вмикання тиристора.
• tВЫКЛ - Час вимкнення тиристора.
• IЗС. - Постійний струм у закритому стані.
• IЗС. П. - імпульсний струм, що повторюється, у закритому стані.
• IОБР. - Постійний зворотний струм.
• IОБР. П. - імпульсний зворотний струм, що повторюється.
• TС. MAX - Максимальна температура довкілля.







Основні
Тип тиристораДіак
Максимальна імпульсна напруга в закритому стані50 В
Максимальний зворотний струм100 А
Матеріал корпусуМетал
ОхолодженняПримусове, Природне
Спосіб монтажуРізьбовий
СтанНовий
Користувальницькі характеристики
ВиробникАТВТ СВІТЛАНА
