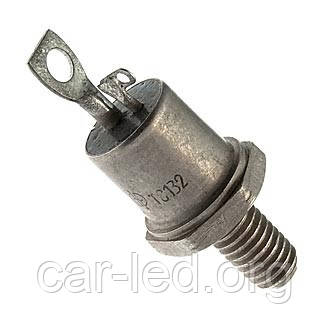

ТС132-50-10 симістор штирьовий (50А 1000В)

ТС132-50-10 симістор штирьовий (50А 1000В)

  • Під замовлення
  • Код: ТС132-50-10
clockВідправка з 08 серпня 2024

453,40 ₴

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
ТС132-50-10 симістор штирьовий (50А 1000В)
ТС132-50-10 симістор штирьовий (50А 1000В)Під замовлення
453,40 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

ТС132-50-10 симістор штировий (50А 1000В)

ТС132-50-10
Тиристор симетричний низькочастотний штирового виконання.
Призначений для роботи в перетворювальних пристроях, у ланцюгах постійного та змінного струму різних силових установок.
Випускаються в металосткельному корпусі з жорстким виведенням.
Максимально допустимий активний струм — 50 А
Повторювана імпульсна напруга в закритому стані та повторювана імпульсна зворотна напруга — 1000 В
Охолодження повітряне природне або примусове.
Позначення типономіналу та полярність виводів наводяться на корпусі.
Габаритні розміри:
- загальна довжина — 47 мм
- довжина шпильки — 14 мм
- різь — М8
Маса тиристора не більш ніж 27 г.
Тип корпусу: ST3.
Рекомендований охолоджувач: О131, О231, О331.

Структура умовного позначення:
ТС132-50-10
ТС- тиристор симетричний;
1 — порядковий номер модифікації конструкції;
3 — позначення діаметра корпусу за ГОСТ 20859.1-89;
2 — позначення конструктивного виконання корпусу за ГОСТ 20859.1-89;
50 — максимально допустимий активний струм, А;
10 — клас за повторюваною напругою.

Технічні характеристики симетричних тиристорів штирового виконання ТС132-50:

Найменування
тиристора
симетричного
Максимально допустимі значення параметрів за Тп = max Значення параметрів за Тп = 25 °C Tj
ITRMS UDRM IDRM ITSM rT (duD/dt)crit (diT/dt)crit UTM UT(TO) IL IH IGT UGT td tqt Rthjc
А В мА А МОм В/мкс А/мкс В В мА мА мА В мкс мкс °С/Вт °С
ТС132-50-1 50 100 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-2 50 200 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-3 50 300 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-4 50 400 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-5 50 500 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-6 50 600 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-7 50 700 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-8 50 800 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-9 50 900 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-10 50 1000 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-11 50 1100 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-12 50 1200 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-13 50 1300 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125
ТС132-50-14 50 1400 5 450 12 2,5…50 63 1,8 1 120 60 200 3 4 12 0,52 -60...+125


Усоловні позначення електричних параметрів тиристорів симетричних:
 ITRMS - Максимально допустимий активний струм у відкритому стані.
• UDRM - Максимальна імпульсна напруга, що повторюється, в закритому стані.
• IDRM - імпульсний струм, що повторюється, у закритому стані.
• ITSM - Ударний струм у відкритому стані.
• rT - Динамічний опір симетричного тиристора.
• (dUD/dt)crit - Критична швидкість наростання комутаційної напруги.
• (diT/dt)crit - Критична швидкість наростання струму у відкритому стані.
• UTM - Імпульсна напруга у відкритому стані.
• UT(TO) - Порогова напруга симетричного тиристора.
• IL - Струм увімкнення симетричного тиристора.
• IH - Струм утримання симетричного тиристора.
• IGT - Відмикальний постійний струм керування.
• UGT - Відмикальна постійна напруга керування.
• td - Час затримки вмикання за керуванням.
• tq - Час вимкнення з керування.
• tqt - Час вмикання з керування.
• Rthjc - Тепловий опір перехід-корпус.
• Tj - Температура переходу симетричного тиристора.

Основні
ВиробникПреобразователь-комплекс
Матеріал корпусуМетал
Країна виробникУкраїна
ОхолодженняПримусове
Спосіб монтажуРізьбовий
Максимальний зворотний струм50 А
Тип тиристораСімістор
Максимальна імпульсна напруга в закритому стані1000 В
Користувальницькі характеристики
VDRM repetitive peak off-state voltage:1000В
RMS on-current state10А
Description:Triacs RAIL TRIAC
