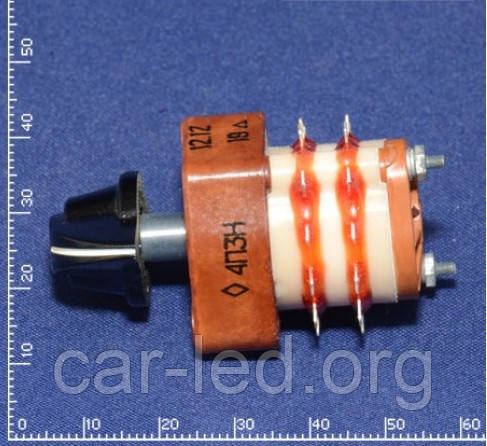

П2Г3-4П3Н Перемикач галетний
- Готово до відправки
- Код: П2Г3-4П3Н/MS
348,70 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
П2Г3-4П3Н Перемикач галетнийГотово до відправки
348,70 ₴
Опис
Характеристики
Інформація для замовлення
П2Г3-4П3Н Переключатель галетный
Общая информация
| Наименование | П2Г3-4П3Н Переключатель галетный |
| Торговая марка |  ОАО НПП "Старт", В.Новгород |
| Страна происхождения |  РОССИЯ |
| ТУ | ЦЭ0.360.016 ТУ |
| Вид приемки | "5" |
| Масса изделия, гр. | 34 |
| Дата выпуска | 01.12.2012 |
| Транслитерация | Rotary switch P2G3-4P3N |
| Статус RoHS | соответствует |
| Вид упаковки | картонная коробка |
| Доупаковка | блистер |
| Состояние упаковки | заводская |
| Возможные аналоги |
|
Основные параметры
| Функциональный тип | высокочастотный |
| Типоразмер корпуса отечественный | 3 |
| Фактическая маркировка | 4П3Н |
| Метод монтажа | Крепление на панель |
| Материал ручки(кнопки)-толкателя | карболит |
| Габаритные размеры L*W*H | 30х28х50 mm |
| Угол поворота, градусы | 75 |
| Диаметр вала | 6 mm |
| Тип ручки | К (клювик) |
| Покрытие контакта | СР99,9 |
| Вид нагрузки | активная |
| Режим работы (род тока) | активная, пассивная |
| Количество положений | 4 |
| Количество направлений | 3 |
Технические характеристики
| Максимальная коммутир.мощность | 60 W |
| Максимальная токовая нагрузка не более | 2 A |
| Сопротивление изоляции не менее | не менее 1000 MΩ |
| Сопротивление контактов не более | не более 0,05 Ω |
| Предельное напряжение | 1100 V (1 мин) |
| Номинальный ток | 0,05 - 2 A |
| Электрическая прочность изоляции | 1000 V |
| Емкость между каждыми двумя контактами, не более | 1 pf |
| Емкость между корпусом и любым контактом, не более | 2 pf |
| Индуктивность между двумя замкнутыми контактами, не более | 0,01 µH |
Условия эксплуатации
| Ресурс | 5000 циклов |
| Интервал рабочих температур | от -60 до +155°С |
| Относительная влажность | 98% при температуре +40°С |
| Атмосферное давление | от 0,66 до 106,6 kPa |

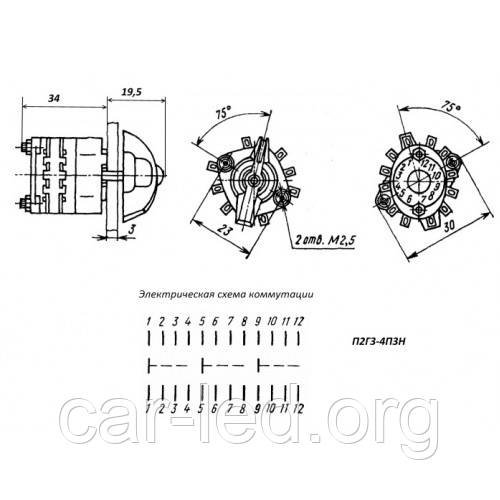

Переключатель галетный П2Г3-4П3Н - Малогабаритный галетный переключатель предназначен для коммутации электрических цепей постоянного и переменного тока. Ручка у переключателя съемная. Нумерация контактов на электрических схемах соответствует обозначению, написанному на крышке переключателя. Каждая секция имеет 12 контактных выводов. Пример обозначения: Расшифровка: П - переключатель; 2 - высокочастотный; Г - галетный; 3 - порядковый номер исполнения; 4П - число рабочих положений; 3Н-число направлений. Максимальная коммутируемая мощность 60 W, максимально коммутируемый ток 2 А, рабочее напряжение 30 - 220 V. Более подробная информация находится в pdf-файле во вложении.
|
Переключатели малогабаритные галетные типа
ПГ3 |
|
Обозначение
Переключатель ПГ3-2(3,4,5,6,8,11)П1(2,3,4,5,6,8,9,10,12,15,16,20)Н В ОЮ0.360.048 ТУ, гдеПГ3 - тип переключателя; 2 (3, 4, 5, 6, 8, 11) П - количество рабочих положений; 1 (2, 3, 4, 5, 6, 8, 9, 10, 12, 15, 20) Н - количество направлений; В - всеклиматическое исполнение по ГОСТ 15150-69; ОЮ0.360.048 ТУ - обозначение технических условий. |
|
Условия эксплуатации
Синусоидальная вибрация:диапазон частот, Гц 1-1000 амплитуда ускорения, м/с^2 (g) 100 (10) Механический удар многократного действия: пиковое ударное ускорение, м/с^2 (g) 750 (75) длительность действия, мс 2-6 Механический удар одиночного действия: пиковое ударное ускорение, м/с^2 (g) 5000 (500) длительность действия, мс 0,1-2 Линейное ускорение, м/с^2 (g) 500 (50) Атмосферное пониженное рабочее давление, Па (мм рт ст ) 0,67·10^3 (5) Повышенная рабочая температура среды, °С 85 Пониженная рабочая температура среды, °С минус 60 Смена температур °С от 85 до минус 60 Повышенная относительная влажность воздуха при 35 °С, %, не более 98 Соляной туман Иней, роса Плесневые грибы Солнечное излучение |
|
Технические характеристики
Ток, А от 1·10^-4 до 0,5Минимальное напряжение, В 5·10^-2 Максимальное напряжение, В: при активной нагрузке 250 при индуктивной нагрузке: ток постоянный 36 ток переменный 127 Максимальная коммутируемая мощность, Вт (В·А) 25 (25) Испытательное напряжение, В (эфф ) 750 Сопротивление контакта, Ом, не более 0,02 Сопротивление изоляции, МОм, не менее 1000 Емкость, пФ, не более: между соседними электрически несоединенными контактами 1,5 между замкнутым контактом и корпусом 4,0 Момент переключения, Н·м (кгс·см) от 0,15 (1,5) до 0,7 (7) Число коммутационных циклов в зависимости от электрических режимов и рабочей температуры от 1250 до 12500 Минимальная наработка, ч 25000 Срок сохраняемости, лет 25 |
| Основні | |
|---|---|
| Ступінь захисту IP | 20 |
| Покриття контакту | Нікель |
| Матеріал контакту | Мідь |
| Країна виробник | Україна |
| Користувацькі характеристики | |
| обмін/повернення товару: | протягом 14 днів |
- Ціна: 348,70 ₴
