  • Т142-80-11  80A/1100V  <THYRISTOR>  тиристор штирьовий, фото 2
  • Т142-80-11  80A/1100V  <THYRISTOR>  тиристор штирьовий, фото 3
  • Т142-80-11  80A/1100V  <THYRISTOR>  тиристор штирьовий, фото 4
  • Т142-80-11  80A/1100V  <THYRISTOR>  тиристор штирьовий, фото 5
вправо

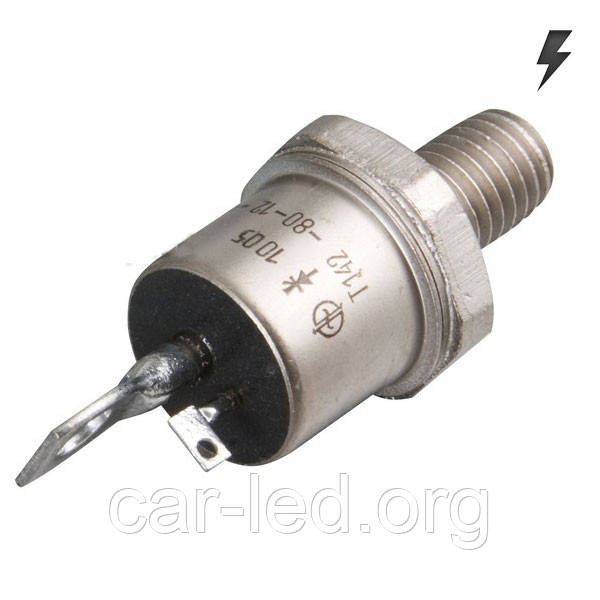

Т142-80-11  80A/1100V  <THYRISTOR>  тиристор штирьовий

Т142-80-11 80A/1100V <THYRISTOR> тиристор штирьовий

  • В наявності
  • Код: Т142-80-11 (80A/1100V)

418,60 ₴

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Т142-80-11  80A/1100V  <THYRISTOR>  тиристор штирьовий
Т142-80-11 80A/1100V <THYRISTOR> тиристор штирьовийВ наявності
418,60 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Інформація для замовлення

Т142-80-10 — ТІРИСТОР 1000V 80A

Тиристи низькочастотні штирового виконання Т142-32, Т142-40, Т142-50, Т142-63, Т142-80 призначені для застосування в схемах перетворювачів електричної енергії, імпульсних модуляторів, безконтактної регульовальної апаратури, вибіркових і імпульсних підсилювачів, генераторів, інверторів та інших схем, які виконують комутаційні функції.

Iос.max: 80A
Uоб.max: 1000V
Струм керування: 150mА
Тип: Тиристор силовий

Основні технічні параметри Т142-80-10:


Т142-80-10
Тиристор низькочастотний штирового виконання.
Призначений для роботи в перетворювальних пристроях, у ланцюгах постійного та змінного струму різних силових установок.
Випускаються в металосткельному корпусі з жорстким виведенням.
Максимально допустимий середній прямий струм у відкритому стані — 80 А
Повторювана імпульсна напруга в закритому стані та повторювана імпульсна зворотна напруга — 1000 В
Охолодження повітряне природне або примусове.
Позначення типономіналу та полярність виводів наводяться на корпусі.
Габаритні розміри:
- загальна довжина — 56 мм
- довжина шпильки — 16 мм
- різь — М10
Маса тиристора не більш ніж 48 г.

Структура умовного позначення:
Т142-80-10
Т ― тиристор;
1 — порядковий номер модифікації конструкції;
4 — позначення діаметра корпусу за ГОСТ 20859.1-89;
2 — позначення конструктивного виконання корпусу за ГОСТ 20859.1-89;
80 — максимально допустимий середній струм у відкритому стані, А;
12 — клас за повторюваною напругою.



Основні особливості:

• Герметичний металостклейний корпус.

• Штирова конструкція.

• Мінімальні втрати у відкритому стані.

• Кліматичне виготовлення — УХЛ2; Т2.

• Тип корпусу тиристора — ST4.

• Тип застосовуваного охолоджувача — О141, О241, О541.

• Маса 48 г.



Рис.1 Габаритні розміри тиристорів Т142-32, Т142-40, Т142-50, Т142-63, Т142-80.

Основні параметри тиристорів Т142-32, Т142-40, Т142-50, Т142-63, Т142-80:

 Тип прибора

Uобр.пUобр.max, В

Uзс.п Uзс.max,В

Iос.п. А

Iос.ср,А

Uос.и Uос, В

Uу.нот,В

Iзс.и Iзс,мА

Т142-32

1300-2000

1300-2000

50

32

2,1

0,3

9

Т142-40

1300-2000

1300-2000

63

40

1,95

0,3

9

Т142-50

100-2000

100-2000

78

50

2,1

0,3

9

Т142-63

100-1200

100-1200

99

63

1,65

0,3

6

Т142-80

100-1200

100-1200

125

80

1,65

0,3

6



Тип прибора

Iобр.п Iобр, мА

Iу.от Iу.з.и, мА

Uу.от Uу.от.н, В

dUзс/dt, В/мкс

tвмик мкс

tвимк, мкс

Т142-32

9

150

4

500-1000

20

63-250

Т142-40

9

150

4

500-1000

20

63-250

Т142-50

9

150

4

500-1000

20

63-250

Т142-63

6

150

4

50-1000

10

63-250

Т142-80

6

150

4

50-1000

10

63-250



■ Uобр. постійна зворотна напруга - найбільша напруга, яка може бути застосована до приладу у зворотному напрямку;

■ Uобр. п. імпульсна напруга, що повторюється - найбільше миттєве значення зворотної напруги, що додається до тиристора, включно з тільки повторюваними перехідними напруги;

■ Uзс. п. імпульсна напруга, що повторюються, в закритому стані - найбільше миттєве значення напруги в закритому стані, що додається до тиристору, включно тільки повторювані перехідні напруги;

■ Iос. постійний струм у відкритому стані - найбільше значення струму у відкритому стані;

■ Iос. п. повторюваний імпульсний струм у відкритому стані - найбільше миттєве значення струму у відкритому стані, включно з усіма повторюваними перехідними струмами;

■ Iос. ст. середній струм у відкритому стані - середнє за період значення струму у відкритому стані;

■ Uос. і. імпульсна напруга у відкритому стані - найбільше миттєве значення напруги у відкритому стані, зумовлене імпульсним струмом у відкритому стані заданого значення;

■ Uос. напруга у відкритому стані - падіння напруги на тиристорі у відкритому стані;

■ Uу. нот. невідштовхувальна постійна напруга керування - найбільша постійна напруга на керувальному електроді, що викликає перемикання тиристора із закритого стану в відкрите;

■ Iзс. и. повторюваний імпульсний струм у закритому стані - імпульсний струм у закритому стані, зумовлений повторюваною імпульсною напругою в закритому стані;

■ Iзс. постійний струм у закритому стані — струм у закритому стані за певної прямої напруги;

■ Iобр. п. повторюваний імпульсний зворотний струм — зворотний струм, зумовлений імпульсною зворотною напругою, що повторюється;

■ Iобр. постійний зворотний струм - зворотний анодний струм за певного значення зворотної напруги;

■  Iу. от. відмикальний постійний струм керування — найменший постійний струм керування, необхідний для увімкнення тиристора (з закритого стану в відкрите);

■ Iу. от. и. струм керування, що відмикає - найменший імпульсний струм керування, необхідний для ввімкнення тиристора;

■ Uу. от. постійне відмикальне напруження керування - напруга між управителем електродом і катодом тиристора, що відповідає постійному струму керування;

■ Uу. от. и. імпульсна відмикаюча напруга керування - імпульсна напруга на керувальному електроді, що відповідає імпульсному струму керування, що відмикає;

■ Uзс /dt  критична швидкість наростання напруги в закритому стані — найбільше значення швидкості наростання напруги в закритому стані, яке не викликає перемикання тиристора із закритого стану в відкрите;

■ t вмик. час вмикання тиристора - інтервал часу, упродовж якого тиристор вмикається струмом керування, що відмикає, або перемикається із закритого стану в відкритий імпульсний струм, що відмикає;

■ t вимик. час вимкнення — найменший інтервал часу між моментом, коли основний струм тиристора після зовнішнього перемикання основних ланцюгів знизиться до нуля, і моментом, у який певна основна напруга проходить через нульове значення без перемикання тиристора.

Основні
Матеріал корпусуМетал
Країна виробникУкраїна
ОхолодженняПримусове
Спосіб монтажуРізьбовий
Максимальний зворотний струм80 А
Тип тиристораДіак
Максимальна імпульсна напруга в закритому стані1000 В
Користувальницькі характеристики
Технічна інформація:завантажити PDF файл
VDRM repetitive peak off-state voltage:1200В
RMS on-current state80А
