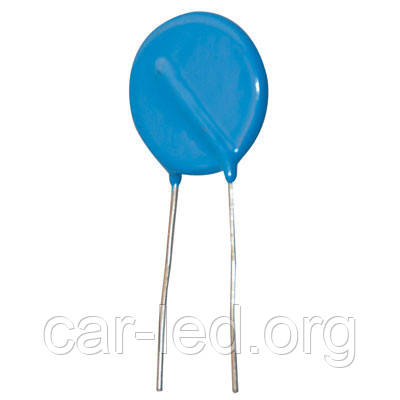

Варистор    MYG  20K361    (10%)    360V

Варистор MYG 20K361 (10%) 360V

  • Немає в наявності
  • Код: MYG 20K361

16,50 ₴

Мінімальна сума замовлення на сайті — 50 грн

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
Варистор    MYG  20K361    (10%)    360V
Варистор MYG 20K361 (10%) 360VНемає в наявності
16,50 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

Варистор    MYG  20K361    (10%)       <360V>



Основні характеристики

Напруга варистора 360 В
Допуск напруги варістору ±10%
Максимальна робоча напруга AC 230 В
Максимальна робоча напруга DC 300 В
Максимальна напруга спрацьовування 550 В
Струм спрацьовування 100 А
Номінальна потужність Вт
Місткість (при 1 кГц) 1700 пФ
Способ монтажа PIN
Корпус VAR-20
Робоча температура -40...85 °C
Розмір 20 x 20 мм
Примітки Варистор дисковий

Виробник: KESTAR
Тип: Варистор



Варістор — нелінійний прилад, який має симетричну вольту-амперну характеристику, аналогічну характеристикі стабілітрону. Серія оксидно-цинкових варісторів — це нелінійні резистори, що складаються переважно з оксиду цинку з додаванням оксидів інших металів. Вони мають симетричну високолінійну вольтамперну характеристику за унікально високої імпульсної стійкості. Оксидо-цинкові варистори є зараз практично єдиним швидкодійним засобом захисту складних і дорогих напівпровідникових напівпровідникових систем різного призначення. Унікальні властивості варісторів використовуються для створення низькочастотних фільтрів, необхідних для високошвидкісних ліній передавання даних; для захисту від імпульсних впливів напруги, для шумопоглинання (радіо/електропроменеві перешкоди)


Властивості

  • Широкий діапазон напруг
  • Висока стійкість до струму перевантаження
  • Швидка реакція на різке підвищення напруги (мкс)
  • Симетричність вольтів-амперних характеристик
  • Оптимальна вольт-амперна характеристика
  • Надійність, підтверджена міжнародними стандартами

Застосування

  • Побутова електроніка (телевізори, мікрохвильові печі, радіоелектронна апаратура та ін.)
  • Пристрої промислової електроніки (електродвигуни, тиристорні схеми керування, релейні схеми, схеми захисту)
  • Апаратура засобів зв'язку
  • Пристрої обробки даних
  • Обладнання передавання електроенергії
  • Системи електропостачання

Рис. Вольт-амперна характеристика варістору

Варістор у стані спокою має високий опір (кілька МОм) щодо захищуваного приладу та не змінює характеристику електричного ланцюга. У разі перевищення напруги варістор має низький опір (всього кілька Ом) і фактично шунтує прилад, тобто пристрій Е захищений.

Опис параметрів
Напруга варистора:
Напруга варистора — це падіння напруги на ньому за струму від 0,1 мА до 1 мА впродовж певного періоду часу
Робоча напруга:
Зазвичай наводяться максимальні значення змінного VAC і постійного VDC робочої напруги. Струми витоків за робочих напруги незначні
Нелінійна експонента (α):
Вольт-амперна характеристика варістору визначається співвідношенням I=KVα,
Де К — константа, що залежить від конфігурації, а α — нелінійна експонента.
Для обчислення значення α зазвичай беруть дві точки — (V1, I1), (V2, I2):


Максимальна напруга обмеження:
Це максимальна напруга Up між виведеннями варістору втілення тривалості імпульсу струму (8/20 μс)
Потужність:
Максимальна розсіювана енергія (Дж) втілення імпульсу тривалістю 10/1000 μсек
E = K x Vm x I m x T
E: потужність (Дж)
K: константа = 1.4
Vm: максимальна напруга обмеження за Im
Im: максимально допустимий піковий струм з імпульсом 10/1000 μсек
T: тривалість струму перевантаження (1000 μсек)
Струм перевантаження:
Максимальний піковий струм варистора у разі зміни напруги варістору на 10% за стандартного імпульсу струму (8/20 μc) прикладений один або двічі з інтервалом 5 хв

Середня розсіювана потужність:
Середня потужність розсіювання за заданої температури довкілля
Місткість:
Ємність — опорна величина, що вимірюється за заданої частоти
Оцінка терміну експлуатації варістора:
Визначається як максимально допустима кількість імпульсів, докладених до варистора. Для визначення використовуються імпульси стандартної тривалості — 8/20 μс (або 10/1000 μсек)



Як підібрати аналог варисора

Підбирати варистори для заміни логічної не за фірмою виробнику та не за кольором, а за:

  • напругою
  • діаметру.

Діаметр відповідає здатності варистора поглинути певну потужність імпульсу, тому треба замінювати на такий самий, або більше.

Напруга спрацьовування можна дізнатися за маркуванням — з таблиці та за ним підібрати аналог із наявних.

 Якщо маркування не збереглося, то підібрати можна за:

  • функціональному призначенню
  • за електронною схемою

Наприклад, якщо він стоїть на вході приладу, що працює від змінної мережі 220 В, то зазвичай він розрахований на класифікацію напруги — 470 В 560 В реже 430 В.

Це відповідає середньоквадратичному значенню змінної напруги 300 В, 350 В і 275 В відповідно. У більшості випадків ставлять на напругу 470 В, тоді унеможливлюються часті згоряння запобіжника та радіоелементи плати захищені надійністю.



Параметри та маркування варісторів різних виробників



Таблица аналогов варисторов 2

Основні
Країна виробникКитай
Діаметр14 мм
Тип корпусуМеталофольгірований
УпаковкаКоробка
Кількість в упаковці500 шт.
ТермостійкістьТак
Форма корпусуДискова
Тип монтажуПід пайку
Тип струмовивідуРадіальний
Тип резистораВаристор
Структура корпусуЛита
ВиробникKestar
  • Ціна: 16,50 ₴
  • Спосіб упаковки: 250шт - фабричне пакування
