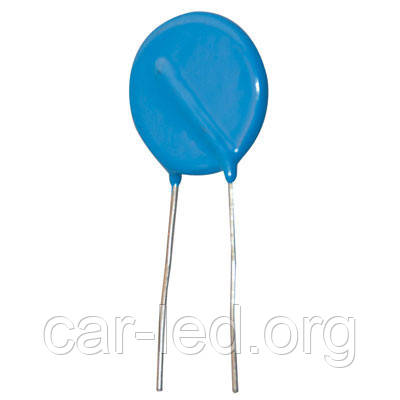

Варистор    MYG  20K241    (10%)   240V

Варистор MYG 20K241 (10%) 240V

  • Під замовлення
  • Оптом і в роздріб
  • Код: MYG 20K241
clockВідправка з 02 серпня 2024

13,50 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 100 грн

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Варистор    MYG  20K241    (10%)   240V
Варистор MYG 20K241 (10%) 240VПід замовлення
13,50 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

Варистор    MYG  20K241    (10%)       <240V>



Основные характеристики

Напряжение варистора 240 В
Допуск напряжения варистора ±10%
Максимальное рабочее напряжение AC 150 В
Максимальное рабочее напряжение DC 200 В
Максимальное напряжение срабатывания 395 В
Ток срабатывания 100 А
Номинальная мощность Вт
Ёмкость (при 1кГц) 2200 пФ
Способ монтажа PIN
Корпус VAR-20
Рабочая температура -40...85 °C
Размер 20 x 20 мм
Примечания Варистор дисковый

Производитель: KESTAR
Тип: Варистор



Варистор - нелинейный прибор, который имеет симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона. Серия оксидно-цинковых варисторов - это нелинейные резисторы, состоящие в основном из оксида цинка с добавлением оксидов других металлов. Они обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости. Оксидо-цинковые варисторы являются в настоящее время практически единственным быстродействующим средством защиты сложных и дорогостоящих полупроводниковых систем различного назначения. Уникальные свойства варисторов используются для создания низкочастотных фильтров, необходимых для высокоскоростных линий передачи данных; для защиты от импульсных воздействий напряжения, для шумопоглощения (радио/электромагнитные помехи)


Свойства

  • Широкий диапазон напряжений
  • Высокая стойкость к току перегрузки
  • Быстрая реакция на резкое повышение напряжения (мкс)
  • Симметричность вольт-амперных характеристик
  • Оптимальная вольт-амперная характеристика
  • Надежность, подтвержденная международными стандартами

Применение

  • Бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.)
  • Устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты)
  • Аппаратура средств связи
  • Устройства обработки данных
  • Оборудование передачи электроэнергии
  • Системы электроснабжения

Рис. Вольт-амперная характеристика варистора

Варистор в состоянии покоя имеет высокое сопротивление (несколько МОм) по отношению к защищаемому прибору и не изменяет характеристику электрической цепи. При превышении напряжения варистор имеет низкое сопротивление (всего несколько Ом) и фактически шунтирует прибор, т.е. устройство Е защищено.

Описание параметров
Напряжение варистора:
Напряжение варистора - это падение напряжения на нем при токе от 0,1мА до 1мА в течение определенного периода времени
Рабочее напряжение:
Обычно приводятся максимальные значения переменного VAC и постоянного VDC рабочего напряжения. Токи утечек при рабочих напряжениях незначительны
Нелинейная экспонента (α):
Вольт-амперная характеристика варистора определяется равенством I=KVα,
Где К - константа, зависящая от конфигурации, а α - нелинейная экспонента.
Для вычисления значения α обычно берут две точки - (V1, I1), (V2, I2):


Максимальное напряжение ограничения:
Это максимальное напряжение Up между выводами варистора втечение длительности импульса тока (8/20 μсек)
Мощность:
Максимальная рассеиваемая энергия (Дж) втечение импульса длительностью 10/1000 μсек
E = K x Vm x I m x T
E: мощность (Дж)
K: константа = 1.4
Vm: максимальное напряжение ограничения при Im
Im: максимально допустимый пиковый ток с импульсом 10/1000 μсек
T: длительность тока перегрузки (1000 μсек)
Ток перегрузки:
Максимальный пиковый ток варистора при изменении напряжения варистора на 10% при стандартном импульсе тока (8/20 μсек) приложенный один или два раза с интервалом 5 мин

Средняя рассеиваемая мощность:
Средняя мощность рассеяния при заданной температуре окружающей среды
Емкость:
Емкость - опорная величина, измеряемая при заданной частоте
Оценка срока службы варистора:
Определяется как максимально допустимое количество импульсов, прикладываемых к варистору. Для определения используются импульсы стандартной длительности - 8/20 μсек (или 10/1000 μсек)



Как подобрать аналог варистора

Подбирать варисторы для замены логичней не по фирме производителю и не по цвету, а по:

  • напряжению
  • диаметру.

Диаметр соответствует способности варистора поглотить определённую мощность импульса, поэтому следует заменять на такой же, или больше.

Напряжение срабатывания можно узнать по маркировке - из таблицы и по нему подобрать аналог из имеющихся.

 Если маркировка не сохранилась, то подобрать можно по:

  • функциональному назначению
  • по электронной схеме

К примеру, если он стоит на входе прибора работающего от переменной сети 220 В, то как правило, он рассчитан на классификационное напряжение - 470 В, 560 В реже 430 В.

Это соответствует среднеквадратичному значению переменного напряжения 300 В, 350 В и 275 В соответственно. В подавляющем большинстве случаев ставят на напряжение 470 В, тогда исключаются частые сгорания предохранителя и радиоэлементы платы защищены надёжней.



Параметры и маркировка варисторов разных производителей



Таблица аналогов варисторов 2

Основні
Кількість в упаковці500 шт.
Тип монтажуПід пайку
УпаковкаКоробка
Тип струмовивідуРадіальний
Тип корпусуМеталофольгірований
Тип резистораВаристор
Діаметр14 мм
Країна виробникКитай
ТермостійкістьТак
Форма корпусуДискова
Структура корпусуЛита
Користувацькі характеристики
ВиробникKESTAR
  • Ціна: 13,50 ₴
  • Спосіб упаковки: 250шт - фабричне пакування
