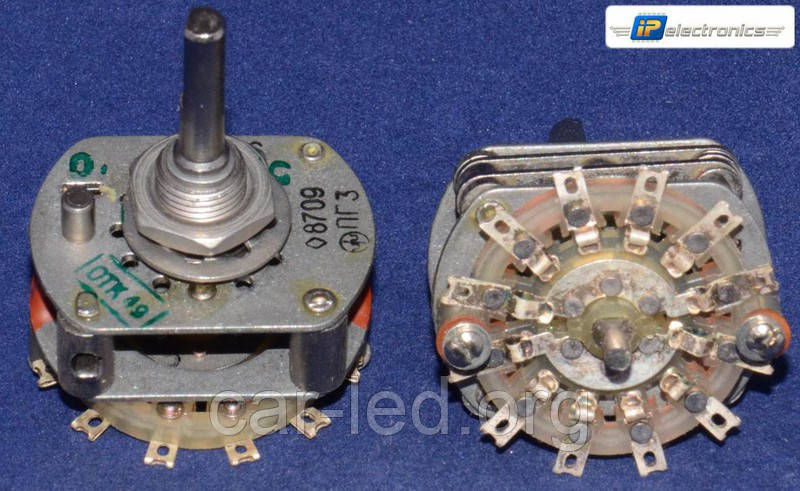

ПГ3-5П2Н Перемикач галетний

ПГ3-5П2Н Перемикач галетний

  • Під замовлення
  • Код: ПГ3-5П2Н
clockВідправка з 02 лютого 2025

73,70 ₴

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
ПГ3-5П2Н Перемикач галетний
ПГ3-5П2Н Перемикач галетнийПід замовлення
73,70 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

ПГ3-5П2Н Переключатель галетный





Общая информация

Наименование ПГ3-5П2Н Переключатель галетный
Торговая марка  АО Лтава, Полтава
Страна происхождения  Україна
ТУ ОЮО.360.048ТУ
Вид приемки "5"
Масса изделия, гр. 31
Транслитерация Rotary switch PG3-2P2NV
Состояние упаковки самоупаковка
Функциональные аналоги
  • П2Г3-5П2Н Переключатель галетный
    ПГ15-91 Переключатель галетный
    ПМ-5П2Н Переключатель галетный
Возможные аналоги
  • ПГ3-5П4НВ Переключатель галетный
    ПГК-5П2Н Переключатель галетный

Основные параметры

Функциональный тип переключатель галетный
Фактическая маркировка ПГ3-5П2Н
Метод монтажа Крепление на панель
Габаритные размеры L*W*H 31х31х46 mm
Тип вала сплошной с лыской ВС-3
Диаметр вала 4мм
Тип ручки К (клювик) поставляется отдельно
Покрытие контакта Ag (серебро)
Вид нагрузки активная, индуктивная
Режим работы (род тока) постоянный, переменный
Количество плат 1
Количество положений 5
Количество направлений 2

Технические характеристики

Максимальная коммутир.мощность 25 W
Максимальная токовая нагрузка не более 0,5 A
Сопротивление изоляции не менее 1000 MΩ
Сопротивление контактов не более 20 mΩ
Предельное напряжение 750 В ( 1 мин )
Номинальный ток 0,001-0,5 A
Электрическая прочность изоляции 750 V
Емкость между каждыми двумя контактами, не более 1,5 pf
Емкость между корпусом и любым контактом, не более 4 pf
Индуктивность между двумя замкнутыми контактами, не более 0,01 µH

Условия эксплуатации

Ресурс 5000 циклов
Интервал рабочих температур от +85 до -60 °С
Относительная влажность 98% при температуре +40°С
Атмосферное давление 0,66 -106,6 kPa
Климатическое исполнение В
Примечание (1989-1991гг.)
Переключатель галетный ПГ3-5П2НВ малогабаритный. Предназначен для коммутации электрических цепей постоянного и переменного тока. Расшифровка: ПГ - переключатель галетный; 3 - вариант исполнения; 5П - число рабочих положений; 2Н - число направлений; В - всеклиматическое исполнение. Количество плат - 1. Максимальная коммутируемая мощность 25 W, номинальное напряжение: индуктивная нагрузка 127 V, активная нагрузка 250 V, максимальная токовая нагрузка 0,5 A.
Вся дополнительная информация находится в pdf - файле.

Переключатели малогабаритные галетные типа

ПГ3

Обозначение
Переключатель ПГ3-2(3,4,5,6,8,11)П1(2,3,4,5,6,8,9,10,12,15,16,20)Н В ОЮ0.360.048 ТУ, где
ПГ3 - тип переключателя;
2 (3, 4, 5, 6, 8, 11) П - количество рабочих положений;
1 (2, 3, 4, 5, 6, 8, 9, 10, 12, 15, 20) Н - количество направлений;
В - всеклиматическое исполнение по ГОСТ 15150-69;
ОЮ0.360.048 ТУ - обозначение технических условий.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1-1000
амплитуда ускорения, м/с^2 (g) 100 (10)
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 750 (75)
длительность действия, мс 2-6
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 5000 (500)
длительность действия, мс 0,1-2
Линейное ускорение, м/с^2 (g) 500 (50)
Атмосферное пониженное рабочее давление, Па (мм рт ст ) 0,67·10^3 (5)
Повышенная рабочая температура среды, °С 85
Пониженная рабочая температура среды, °С минус 60
Смена температур °С от 85 до минус 60
Повышенная относительная влажность воздуха при 35 °С, %, не более 98
Соляной туман
Иней, роса
Плесневые грибы
Солнечное излучение

Технические характеристики
Ток, А от 1·10^-4 до 0,5
Минимальное напряжение, В 5·10^-2
Максимальное напряжение, В:
при активной нагрузке 250
при индуктивной нагрузке:
ток постоянный 36
ток переменный 127
Максимальная коммутируемая мощность, Вт (В·А) 25 (25)
Испытательное напряжение, В (эфф ) 750
Сопротивление контакта, Ом, не более 0,02
Сопротивление изоляции, МОм, не менее 1000
Емкость, пФ, не более:
между соседними электрически несоединенными контактами 1,5
между замкнутым контактом и корпусом 4,0
Момент переключения, Н·м (кгс·см) от 0,15 (1,5) до 0,7 (7)
Число коммутационных циклов в зависимости от электрических
режимов и рабочей температуры от 1250 до 12500
Минимальная наработка, ч 25000
Срок сохраняемости, лет 25
Основні
Ступінь захисту IP20
Покриття контактуНікель
Матеріал контактуМідь
Країна виробникУкраїна
Користувацькі характеристики
обмін/повернення товару:протягом 14 днів
