РЭС49 РС4.569.421-0001 Реле 27 V
- В наявності
- Код: РЭС49-0001
41,10 ₴
Мінімальна сума замовлення на сайті — 50 грн
+380 (67) 979-41-03
Viber WhatsApp Telegram
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
РЭС49 РС4.569.421-0001 Реле 27 VВ наявності
41,10 ₴
Опис
Характеристики
Специфікація
Інформація для замовлення

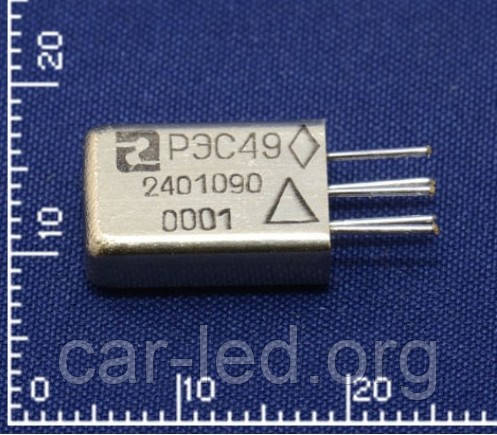

РЕС49 РС4.569.421-0001 Реле 27 V
Зображення слугують тільки для ознайомлення
Див. специфікації продукту
Загальна інформація
| Найменування | РЭС49 РС4.569.421-0001 Реле |
| Торгова марка |  ОАО «Єреванський релейний завод» |
| Країна походження | СРСР |
| ТУ | РС0.453.011 ТУ |
| Тип приймання | "5" |
| Маса виробу, г. | 2,73 |
| Транслітерація | RES49 RS4.569.421-0001 Relay |
| Тип паковання | пінопластовий короб |
| Кратність паковання | 48 |
| Кратність паковання | 48 |
Основні характеристики
| Функціональна група | електромагнітне слаботочне |
| Функціональний тип | нейтральне |
| Виготовлення | РС4.569.421-0001 |
| Типономінал/Чепоконструкція | з одним перемикним контактом |
| Метод монтажа | THT (вивідний) |
| Робоче положення | будь-яка |

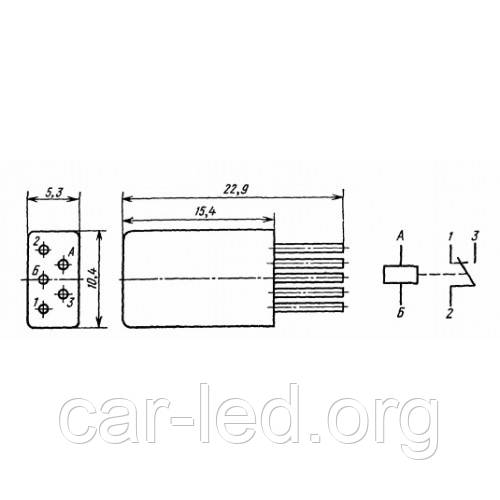

| Габаритні розміри L*W*H | 10,5х5х22,5 |
| Довжина корпусу | 10,5 mm |
| Ширина корпусу | 5 mm |
| Висота корпусу | 15 mm |
| Кількість виводів або контактів | 5 |
| Довжина виводів | 7,5 mm |
| Матеріал корпусу | метал |
Технічні характеристики
| Номінальна напруга | 27 V |
| Діапазон напруги | 22 - 36 V |
| Опір обмоток | 1580 - 2185 Ω |
| Час спрацьовування | 3 ms |
| Час відпускання | 2 ms |
| Струм спрацьовування | 8 mA |
| Струм відпускання | 1,6 mA |
| Частота комутації | 10 Hz |
Умови експлуатації
| Ресурс | 000 000 циклів |
| Інтервал робочих температур | від +85 до -60 °C |
| Відносна вологість | 98% за температури +35 °C |
| Примітка | (1987-1990гг.) |
Реле РЕС49 РС4.569.421-0001 двопозиційне, герметичне, одностабільне, з одним перемикним контактом. Призначено для комутації електричних ланцюгів постійного та змінного струмів. Опір ізоляції між струмовідними елементами, струмовідними елементами та корпусом у нормальних кліматичних умовах — не менш ніж 200 МОм. Час спрацьовування — 3 мс, відпускання — 2 мс. Номінальна напруга — 27 В.
Основні електричні параметри реле РЕС-49:
| Номер паспорта реле РЕС-49 | Робоча напруга | Опір обмотування | Ток | Час | Опір контактів | Комутований постійний струм | |||
|---|---|---|---|---|---|---|---|---|---|
| спрацьовування | відпускання | робочий | спрацьовування | відпускання | |||||
| В | Ом | мА | мА | мА | мс | мс | Ом | А | |
| РЕС-49 РС4.569.421-00.01 | 22…36 | 1520…2185 | 8,0 | 1,6 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЭС-49 РС4.569.421-00.02 | 22…36 | 1520…2185 | 8,0 | 1,6 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЕС-49 РС4.569.421-01.01 | 16…20 | 640…960 | 12,0 | 2,2 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЕС-49 РС4.569.421-01.02 | 16…20 | 640…960 | 12,0 | 2,2 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЕС-49 РС4.569.421-02.01 | 10…16 | 230…310 | 22,0 | 4,0 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЕС-49 РС4.569.421-02.02 | 10…16 | 230…310 | 22,0 | 4,0 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЕС-49 РС4.569.421-03.01 | 5…8 | 55…71 | 50,0 | 10,0 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЕС-49 РС4.569.421-03.02 | 5…8 | 55…71 | 50,0 | 10,0 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЕС-49 РС4.569.421-04.01 | 22…36 | 1520…2185 | 8,0 | 1,2 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЕС-49 РС4.569.421-04.02 | 22…36 | 1520…2185 | 8,0 | 1,2 | - | 3,0 | 2,0 | 1,4 | 0,001...1,0 |
| РЕС-49 РС4.569.421-05.01 | 22…36 | 1520…2185 | 8,0 | 1,6 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| РЕС-49 РС4.569.421-05.02 | 22…36 | 1520…2185 | 8,0 | 1,6 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| РЕС-49 РС4.569.421-06.01 | 16…20 | 640…960 | 12,0 | 2,2 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| РЭС-49 РС4.569.421-06.02 | 16…20 | 640…960 | 12,0 | 2,2 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| РЕС-49 РС4.569.421-07.01 | 22…36 | 1520…2185 | 8,0 | 1,2 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| РЕС-49 РС4.569.421-07.02 | 22…36 | 1520…2185 | 8,0 | 1,2 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| РЕС-49 РС4.569.421-08.01 | 10…16 | 230…310 | 22,0 | 4,0 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| РЕС-49 РС4.569.421-08.02 | 10…16 | 230…310 | 22,0 | 4,0 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| РЕС-49 РС4.569.421-09.01 | 5…8 | 55…71 | 50,0 | 10,0 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| РЕС-49 РС4.569.421-09.02 | 5…8 | 55…71 | 50,0 | 10,0 | - | 3,0 | 2,0 | 0,5 | 10-6...0,1 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип монтажу | На плату |
