Name: КТ506Б (Ni) транзистор NPN (IК. И. max=5А) (UКЭ0 max=600В) (ТО5)
SKU: КТ506Б
Price: 74.20 UAH
Availability: InStock

ранзисторы кремниевые планарные структуры n-p-n переключательные.

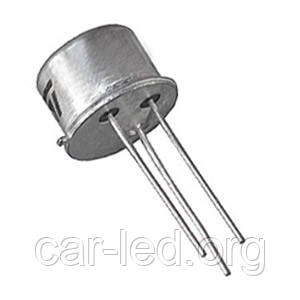

Транзисторы КТ506А, КТ506Б выпускаются в металлическом корпусе со стеклянными изоляторами и гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 2 г.
Тип корпуса: КТ-2 (ТО-39).
Технические условия: аА0.336.653 ТУ.

Основные технические характеристики транзистора КТ506Б:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 0,8 Вт;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 10 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 10 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 600 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 2 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 5 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 200 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 30... 150;
• Ск - Емкость коллекторного перехода: не более 40 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом

no image

Технические характеристики транзисторов КТ506А, КТ506Б:

Тип транзистора	Структура	Предельные значения параметров при Тп=25°С						Значения параметров при Тп=25°С								TП max	Т max
		IК max	IК. И. max	UКЭR max (UКЭ0 max)	UКБ0 max	UЭБ0 max	РК max (РК. Т. max)	h21Э	UКЭ нас.	IКБО	IЭБО	f гp.	КШ	СК	СЭ	TП max	Т max
		А	А	В	В	В	Вт		В	мА	мА	МГц	дБ	пФ	пФ	°С	°С
КТ506А	n-p-n	2	5	800	800	5	0,8 (10)	>30	0,6	1	1	10	-	40	1100	150	-45…+100
КТ506Б	n-p-n	2	5	600	600	5	0,8 (10)	>30	0,6	0,2	1	10	-	40	1100	150	-45…+100

Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
