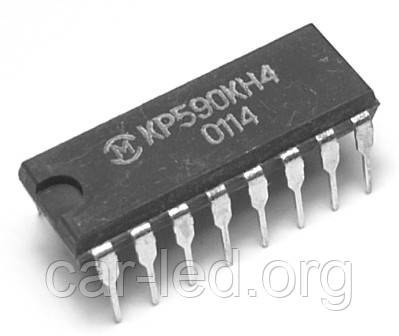

КР590КН4 DIP16 чотириканальний аналоговий ключ зі схемою керування (однополюсне перемикання, SPDT)
- В наявності
- Код: КР590КН4
53 ₴
Мінімальна сума замовлення на сайті — 100 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
КР590КН4 чотириканальний аналоговий ключ зі схемою керування (однополюсне перемикання, SPDT) і призначений для комутації цифрових і аналогових сигналів у системах збору та оброблення інформації, АЦП та ЦАП.
Кожна пара ключів має свою схему керування. Сумісні зі схемами ТТЛ.
Містять 76 інтегрованих елементів.
Корпус типу 238.16-2, маса не більш ніж 1,2 г.
Загальна інформація
| Найменування | КР590КН4 DIP16 Мікросхема |
| Торгова марка |  АООТ СВІТЛАНА, Санкт-Петербург |
| Країна походження | СРСР |
| Тип приймання | "1" |
| Маса виробу, г | 1,08 |
| Дата випуску | |
| Транслітерація | Microcircuit KR590KN4 |
| Стан паковання | самопаковання |
Основні параметри
| Функціональна група | Інтегральна |
| Типорозмір корпусу | DIP16 |
| Типорозмір корпусу вітчизняний | 238.16-2. |
| Матеріал корпусу | пластмаса |
| Цвет изделия | коричневий |
| Габаритні розміри L*W*H | 20х8х6 |
| Довжина корпусу | 20 mm |
| Ширина корпусу | 6 mm |
| Висота корпусу | 3 mm |
| Кількість виводів або контактів | 16 |
| Довжина виводів | 4 mm |
Технічні характеристики
| Напруга живлення | ±15 V |
| Вхідний струм | 0,2 µA |
Умови експлуатації
| Інтервал робочих температур | от -45 до +70°C |
Мікросхема КР590КН4 — являє собою чотириканальний аналоговий ключ зі схемою керування (однополюсне перемикання, SPDT) і призначена для комутації цифрових і аналогових сигналів у системах збирання й оброблення інформації, АЦП і ЦАП. Кожна пара ключів має свою схему керування. Сумісні зі схемами ТТЛ. Містить 76 інтегрованих елементів.
Таблиця призначення виводів.
|
Номервывода |
Найменуваннявывода |
Номервывода |
Найменуваннявывода |
|
1 |
Аналоговий вхід 1 |
9 |
Аналоговий вхід 2 |
|
2 |
|
10 |
Логічний вхід 2 |
|
3 |
Аналоговий вхід 3 |
11 |
Un1 |
|
4 |
Аналоговий вхід 3 |
12 |
|
|
5 |
Аналоговий вхід 4 |
13 |
Загальний |
|
6 |
Аналоговий вхід 4 |
14 |
Un2 |
|
7 |
|
15 |
Логічний вхід 1 |
|
8 |
Аналоговий вхід 2 |
16 |
Аналоговий вхід 1 |
Основні електричні параметри
(при Т = 25±10°C)
|
Найменування параметрів Одиницявимірювання |
НОРМА |
Примечані |
|
|
не менш ніж |
не понад |
||
|
Ток утечки аналогового входу, нА |
--- |
70 |
1 |
|
Ток утечки аналогового виходу, нА |
--- |
70 |
1 |
|
Вхідний ток низького рівня керівномунапруги, мкА |
--- |
0,2 |
1 |
|
Вхідний ток високого рівня керівномунапруги, мкА |
--- |
0,2 |
1 |
|
Ток споживання при високому рівнікерівному напруги, мкА От позитивного джерела
От негативного джерела |
--- |
200 |
1 |
|
--- |
5 |
|
|
|
Ток споживання при низькому рівнікерівному напруги, мкА От позитивного джерела
От негативного джерела |
--- |
50 |
1 |
|
--- |
5 |
|
|
|
Час включення, нс По выводам 9,16 По виведенням 4,5 |
--- |
150 |
1,2 |
|
--- |
300 |
||
|
Опір в відкритому стані, Ом |
--- |
75 |
1,3 |
Мікросхема відповідає технічним умовам бКО.348.209-05 ТУ.
| Основні | |
|---|---|
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 70 град. |
| Тип корпусу | DIP |
| Країна виробник | Білорусь |
| Виробник | Інтеграл |
| Матеріал корпусу | Пластик |
| Режим роботи підсилювача | З |
| Користувальницькі характеристики | |
| Технічний опис | завантажити PDF в специфікації |
