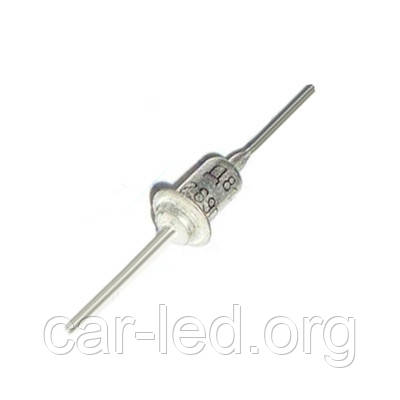

  • КС515А Стабілітрон 15V.(від 13,5 до 16,5) Корпус КД8, фото 2
вправо
КС515А Стабілітрон 15V.(від 13,5 до 16,5) Корпус КД8

КС515А Стабілітрон 15V.(від 13,5 до 16,5) Корпус КД8

  • Під замовлення
  • Код: КС515А
clockВідправка з 03 серпня 2024

27,50 ₴

Мінімальна сума замовлення на сайті — 100 грн

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
КС515А Стабілітрон 15V.(від 13,5 до 16,5) Корпус КД8
КС515А Стабілітрон 15V.(від 13,5 до 16,5) Корпус КД8Під замовлення
27,50 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Інформація для замовлення



КС515А
Стабилитроны КС515А кремниевые, планарные, средней мощности.
Предназначены для стабилизации номинального напряжения 15 В в диапазоне токов стабилизации 1...53 мА.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Тип корпуса: КД-8.
Масса стабилитрона не более 1 г.
Технические условия: аА0.336.002 ТУ.



Основные технические параметры стабилитрона КС515А:
• Номинальное напряжение стабилизации: 15 В при Iст 5 мА;
• Разброс напряжения стабилизации: 13,5... 16,5 В;
• Температурный коэффициент напряжения стабилизации: 0,1 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 200 Ом при Iст 1 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 53 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +100 °С

Характеристики стабилитронов КС510А, КС512А, КС515А, КС518А, КС522А, КС524А, КС527А:

Тип стабилитрона Uст. αUст. Uпр. (при Iпр.) rст. Iст. Рmax Тк.max (Тп.) Т окр.
мин ном макс Iст.ном. мин макс
В В В мА %/С В (мА) Ом мА мА Вт °С °С
КС510А 9 10 11 5 0,1 1 (50) 25 1 79 1 100 -60… +100
КС512А 10,8 12 13,2 5 0,1 1 (50) 25 1 67 1 100 -60… +100
КС515А 13,5 15 16,5 5 0,1 1 (50) 25 1 53 1 100 -60… +100
КС518А 16,2 18 19,8 5 0,1 1 (50) 25 1 45 1 100 -60… +100
КС522А 19,8 22 24,2 5 0,1 1 (50) 25 1 37 1 100 -60… +100
КС524А 22,8 24 25,2 5 0,1 1 (50) 30 1 33 1 100 -60… +100
КС527А 24,3 27 29,7 5 0,1 1 (50) 40 1 30 1 100 -60… +100


Условные обозначения электрических параметров стабилитронов:



  • Uст. - напряжение стабилизации стабилитрона;
  • αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
  • Uпр. - постоянное прямое напряжение;
  • Iпр. - постоянный прямой ток;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса стабилитрона;
  • Тп. мах - максимально-допустимая температура перехода стабилитрона;
  • Т окр. - температура окружающей среды.

Основні
Максимальна напруга стабілізації14 В
Максимальна потужність розсіювання0.34 Вт
Тип діодаСтабілітрон
Матеріал виготовленняКремній
Призначення діодаОбмежувальний
Мінімальна напруга стабілізації11.5 В
Користувацькі характеристики
Країна походженняСРСР
