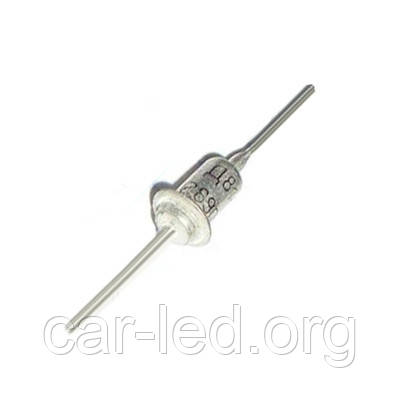

Д818Д Стабілітрон 9V (8-9,45V, 0,01А) Корпус КД8
- В наявності
- Код: Д818Д
16,40 ₴
Мінімальна сума замовлення на сайті — 100 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Д818Д Стабілітрон 8-9,45V, 0,01А. Корпус КД8
Стабілітрон Д818Д кремнієвий, дифузійно-сплавний, малої потужності, прецизійний. Призначений для стабілізації номінальної напруги 9 В у діапазоні струмів стабілізації 3...33 мА з високими вимогами до стабільності напруги в діапазоні температур -60...+125 °C. Випускається в металосткеленому корпусі з гнучкими виведеннями. Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом).
Стабільйони Д818Д кремнієві, дифузійно-сплавні, малої потужності, прецизійні.
Призначені для стабілізації номінальної напруги 9 В у діапазоні струмів стабілізації 3...33 мА з високими вимогами до стабільності напруги в діапазоні температур -60...+125 °C.
Випускаються в скляному корпусі з гнучкими виведеннями.
Тип стабілізрона наводиться на корпусі.
Маса стабілітрона не більш ніж 1 г.
Технічні умови: СМ3.362.025 ТУ.
Основні технічні параметри стабілізрона Д818Д:
• Номінальна напруга стабілізації: 9 В за Iст 10 мА;
• Розкидання напруги стабілізації: 7,6... 10 В;
• Температурний коефіцієнт напруги стабілізації: +0,002%/°С;
• Тимчасова нестабільність напруги стабілізації: ± 0,12%;
• Диференціальний опір стабілізрона: 18 Ом за Iст 10 мА;
• Мінімально допустимий струм стабілізації: 3 мА;
• Максимально допустимий струм стабілізації: 33 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 0,3 Вт;
• Робочий інтервал температури довкілля: -60... +125 °С
Характеристики стабілізронів Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е, Д818Ж, Д818І:
| Тип стабілізрона | Uст. ном. | при Iст. | DUст. | αUст. | δUст. | rст. (при Iст.) | Iст. | Рmax | Тк.max (Тп.) | Токр. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| хв. | макс. | ||||||||||
| В | мА | % | %/°С | % | Ом (мА) | мА | мА | мВт | °С | °С | |
| Д818А | 9 | 10 | - | 0...-0,020 | ±0,11 | 18 (10) | 3 | 33 | 300 | 125 | -60...+125 |
| Д818Б | 9 | 10 | - | -0,020...0 | ±0,13 | 18 (10) | 3 | 33 | 300 | 125 | -60...+125 |
| Д818В | 9 | 10 | - | ±0,010 | ±0,12 | 18 (10) | 3 | 33 | 300 | 125 | -60...+125 |
| Д818Г | 9 | 10 | - | ±0,005 | ±0,12 | 18 (10) | 3 | 33 | 300 | 125 | -60...+125 |
| Д818Д | 9 | 10 | - | ±0,002 | ±0,12 | 18 (10) | 3 | 33 | 300 | 125 | -60...+125 |
| Д818Е | 9 | 10 | - | ±0,001 | ±0,12 | 18 (10) | 3 | 33 | 300 | 125 | -60...+125 |
| Д818Ж | 9 | 10 | - | ±0,002 | ±0,12 | 18 (10) | 3 | 33 | 300 | 125 | -60...+125 |
| Д818И | 9 | 10 | - | ±0,001 | ±0,12 | 18 (10) | 3 | 33 | 300 | 125 | -60...+125 |
• Uст. - напруга стабілізації стабілізатора;
• Iст. - струм стабілізації стабілізатора;
• DUст. - розкидання напруги стабілізації;
• αUст. - температурний коефіцієнт напруги стабілізації;
• δUст. - тимчасова нестабільність напруги стабілізації;
• rст. - диференціальний опір стабілізрона;
• Iст.мін. - мінімальний струм стабілізації;
• Iст.макс. - максимальний струм стабілізації;
• Рmax - розсіювана потужність стабілізрона;
• Тк. мах - максимально допустима температура корпусу;
• Тп. мах - максимально допустима температура переходу;
• Токр. - температура довкілля.
| Основні | |
|---|---|
| Мінімальна напруга стабілізації | 11.5 В |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Максимальна напруга стабілізації | 14 В |
| Тип діода | Стабілітрон |
| Матеріал виготовлення | Кремній |
| Користувальницькі характеристики | |
| Країна походження | СРСР |
