Серія HC — електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C

Серія HC — алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C.

Виробник SAMWHA.

- розширений діапазон робочих напруг 6,3~500V

Основні параметри

Характеристики

Інтервал робочих температур

U,B≤350 : -40 ~ +85°C,U,B >350 : -25 ~ +85°C

Допустиме відхилення місткості

±20% при 120Hz, 20°C

Струм витоку, max

I=3√CV(μА)(после 5 мин)

Тангенс кута втрат, max (при 120Hz, 20°C)

За місткості > 1000μF tan chor зростає на 0,01 на кожні 1000μF від значень нижче

U,B	6.3	10	16, 25	35	50, 63	80, 100	160~400	450, 500
tanδ	0.45	0.40	0.35	0.30	0.25	0.20	0.15	0.20

Зміна параметрів після 2000 годин роботи (за номінальної напруги та 85 °C)

Струм витоку	менше початкового значення
Зміна місткості	в межах ±20% від початкового значення
tan δ	менш ніж 200% від початкового значення

Зберігання (без навантаження впродовж 1000 год за 85 °C)

Струм витоку	менше початкового значення
Зміна місткості	в межах ±15% від початкового значення
tan δ	менш ніж 150% від початкового значення

Конденсатори серія HC 85С, 2000 h

Температурний діапазон	WV≤ 350: -40~+85^oC, WV > 350: -25~+85^oC
Струм витоку (макс.)	I=3√CV (μA) (после 5 минут)
Допустиме відхилення місткості	±20% за 120 Гц, 20^оЗ
Діелектричні втрати (tanö) за 120 Гц, 20^оЗ (макс)	За місткості > 1000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ
	WV	6.3	10	16; 25	35	50; 63	80; 100	160~400	450; 500
	Tan δ	0.45	0.40	0.35	0.30	0.25	0.20	0.15	0.20
Зміна параметрів після 2000 год роботи за номінальної напруги та 85^оЗ	Струм витоку					початкове значення, або менше
	Зміна місткості					в межах +-20% від початкового значення
	Tan δ					менш ніж 200% від початкового значення

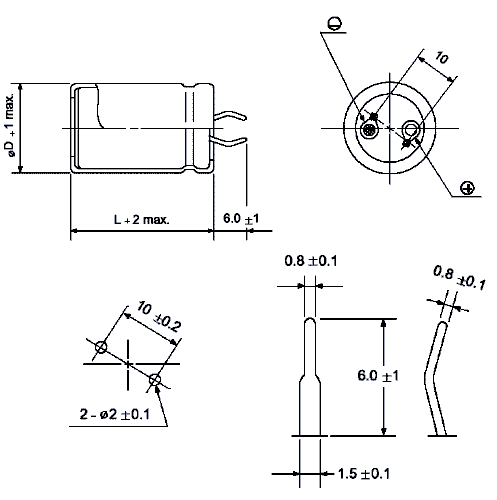

Габаритні розміри та максимальний струм пульсації

Конденсаторы серия HC 85С

Виробник

Samwha

Країна виробник

Південна Корея

Тип конденсатора

Низьковольтний

Тип діелектрика

Електроліт

Ємність конденсатору

10000 мкФ

Тип корпусу

Металофольгірований

Мінімальний допуск емкості

5 %

Максимальний допуск емкості

20 %

Тип ємності

Постійна

Номінальна робоча напруга

63 В

Висота

50 мм

Діаметр

30 мм

Максимальна робоча температура

85 град.

Виробник:

SAMWHA

Допустиме відхилення ємності:

±20% при 120 hz, +20°C

Тангенс кута втрат:

0,25 max. при 120Hz, +20°C

Інтервал робочих температур:

-25°C ~+85°C

Технічний опис:

завантажити PDF в специфікації
