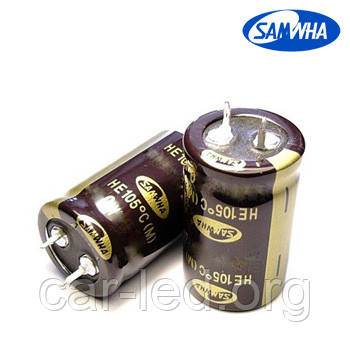

10000mkf - 35v  HE 25*45  SAMWHA, 105°C конденсатор електролітичний

10000mkf - 35v HE 25*45 SAMWHA, 105°C конденсатор електролітичний

  • В наявності
  • Оптом і в роздріб
  • Код: 10000mkf - 35v 25-45

90

Показати оптові ціни
Купити Купити з
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
10000mkf - 35v  HE 25*45  SAMWHA, 105°C конденсатор електролітичний
10000mkf - 35v HE 25*45 SAMWHA, 105°C конденсатор електролітичнийВ наявності
90
Купити Купити з
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

10000mkf ― 35v  HE 25*45  SAMWHA, 105°C

Серия HE ― алюминиевые электролитические конденсаторы с жесткими выводами, 105°C



Серия HE ― электролитические конденсаторы общего применения с жесткими выводами, 105°C.

Производитель SAMWHA.

- широкий диапазон рабочей температуры -40(-25)~+105°C

- включены изделия высотой 20 мм, с низким профилем (диапазон напряжений 160~500V)



Конденсаторы серия HE



Температурный диапазон WV≤ 400: -40~+105oC, WV =450: -25~+105oC
Ток утечки (макс.) I=3√CV (μA) (после 5 минут)
Допустимое отклонение емкости ±20% при 120Гц, 20оС
Диэлектрические потери (tanδ) при 120Гц, 20оС (макс) При емкости >1000мкФ: tan δ увеличивается на 0,01 на каждые 1000мкФ
WV 6.3, 10 16 25, 35 50, 63 80, 100 160~400 450
Tan δ 0.50 0.40 0.35 0.25 0.20 0.15 0.20
Изменение параметров после 2000 ч работы при номинальном напряжении и 105оС Ток утечки начальное значение, или менее
Изменение емкости в пределах +-20% от начального значения
Tan δ менее чем 200% от начального значения
Срок службы конденсатора в зависимости от температуры Температура время работы при 24 ч эксплуатации при 8 ч эксплуатации
при 50оС 60,000 часов 7 лет 20 лет
при 30оС 200,000 часов 30 лет 86 лет

Габаритные размеры и максимальный ток пульсации

Конденсаторы серия HE

μф\ мВ 16 25 35 50
4700       22x25 1.73     22x35 2.14 25.4x25 2.09   22x45 2.81 25.4x40 2.93 30x30 2.87
10 000 22x30 2.48 25.4x25 2.56   22x40 2.77 25.4x35 2.88     25.4x45 3.43 30x35 3.38     30x50 4.42 35x40 4.37
15 000 22x40 3.17 25.4x35 3.29 30x30 3.38 25.4x45 3.62 30x35 3.57 35x30 3.65   30x45 4.19 35x35 4.12     35x50 5.24 40x40 5.13
22 000   25.4x45 4.03 30x35 3.98   30x45 4.36 35x35 4.28   35x45 4.95 40x40 5.04       40x50 5.98
33 000   30x45 4.79 35x35 4.71 ← размер корпуса D x L (mm) ← ток пульсации (A rms) при 105оС, 120Гц (*реальные изменения тока пульсации см. таблицы ниже)

μф\ мВ 63 80 100
1500 22x30 1.50 25.4x25 1.54     22x35 1.98 25.4x30 2.05       22x45 2.18 25.4x40 2.28 30x30 2.23
2200 22x35 1.86 25.4x30 1.92     22x45 2.51 25.4x35 2.49 30x30 2.56       25.4x50 2.85 30x40 2.83 35x30 2.76
3300 22x50 2.53 25.4x40 2.53 30x30 2.48     25.4x50 3.33 30x40 3.30 35x30 3.23       30x50 3.59 35x40 3.55
4700   25.4x40 3.20 30x40 3.17 35x30 3.10     30x50 4.10 35x40 4.06         35x50 4.40 40x40 4.31
6800     30x50 3.92 35x40 3.88       35x50 4.90 40x40 4.80         40x50 5.18
10000     35x50 4.74 40x40 4.64

μф\ мВ 160 200 250
150         22x20 0.63         22x25 0.68 25.4x20 0.69
220 22x20 0.76       22x25 0.82 25.4x20 0.84       22x30 0.88 25.4x25 0.90 30x20 0.92
330 22x25 1.01 25.4x25 1.10 30x20 1.13   22x30 1.07 25.4x25 1.11 30x20 1.13     22x40 1.20 25.4x30 1.18 30x25 1.21 35x20 1.23
470 22x35 1.36 25.4x25 1.32 30x25 1.44 35x20 1.47 22x40 1.43 25.4x35 1.40 30x25 1.44 35x25 1.56   22x50 1.56 25.4x40 1.56 30x30 1.53 35x25 1.56
1000   25.4x45 2.38 30x35 2.35 35x30 2.41     30x45 2.57 35x35 2.53         35x45 2.76 40x40 2.81
1500     35x40 3.00 40x40 3.19       35x45 3.13 40x50 3.44         40x60 3.68

μф\ мВ 350 400 450
68 22x20 0.41         22x25 0.44 25.4x20 0.45     22x30 0.34 25.4x25 0.35 30x20 0.36
82 22x25 0.48 25.4x20 0.49       22x30 0.51 25.4x25 0.53 30x20 0.54   22x35 0.40 25.4x30 0.41 30x20 0.40
100 22x25 0.53 25.4x25 0.59 30x20 0.60     22x35 0.60 25.4x30 0.62 30x20 0.60   22x40 0.47 25.4x30 0.46 30x25 0.47 35x20 0.48
120 22x30 0.62 25.4x25 0.64 30x20 0.65     22x40 0.69 25.4x30 0.68 30x25 0.70 35x20 0.71 22x45 0.53 25.4x35 0.53 30x30 0.55 35x25 0.56
150 22x40 0.78 25.4x30 0.76 30x25 0.78 35x20 0.80   22x45 0.81 25.4x35 0.81 30x30 0.83 35x20 0.80 22x50 0.62 25.4x40 0.62 30x30 0.61 35x25 0.62
180 22x45 0.89 25.4x35 0.88 30x30 0.91 35x20 0.87   22x50 0.93 25.4x40 0.93 30x30 0.91 35x25 0.93   25.4x45 0.71 30x35 0.70 35x30 0.78
220 22x50 1.03 25.4x40 1.03 30x30 1.00 35x25 1.03     25.4x45 1.07 30x35 1.06 35x30 1.08   25.4x50 0.82 30x40 0.82 35x30 0.80
330     30x40 1.36 35x35 1.40       30x45 1.42 35x35 1.40     30x50 1.09 35x40 1.08
470       35x45 1.82       35x45 1.82 40x40 1.85       35x50 1.39 40x40 1.36
560       35x50 2.06 40x40 2.02     35x50 2.06 40x50 2.18         40x50 1.61
680         40x50 2.40       40x60 2.57

Увеличение максимально допустимого тока пульсации в зависимости от температуры   Увеличение максимально допустимого тока пульсации в зависимости от частоты
температура ОС 40 60 70 85 105    при 315В ~ 50Гц 120Гц 300Гц 1кГц 10кГц~
множитель 2.4 2.35 2.17 1.67 1.0    множитель 0.88 1 1.15 1.20 1.40



Основні
Мінімальний допуск емкості5 %
Максимальний допуск емкості20 %
Тип діелектрикаЕлектроліт
Тип конденсатораВисоковольтний
Висота45 мм
Виробник Samwha
Діаметр25 мм
Номінальна робоча напруга35 В
Максимальна робоча температура 105 град.
Країна виробникПівденна Корея
Ємність конденсатору10000 мкФ
Тип ємностіПостійна
Користувацькі характеристики
Технічний опис:завантажити PDF в специфікації
