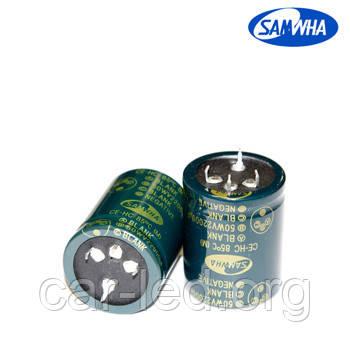

22000mkf - 50v  HC 40*50  SAMWHA, 85°C конденсатор електролітичний

22000mkf - 50v HC 40*50 SAMWHA, 85°C конденсатор електролітичний

  • Під замовлення
  • Оптом і в роздріб
  • Код: 22000mkf - 50v 40-50
clockВідправка з 27 листопада 2024

290,20 ₴

Показати оптові ціни
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
22000mkf - 50v  HC 40*50  SAMWHA, 85°C конденсатор електролітичний
22000mkf - 50v HC 40*50 SAMWHA, 85°C конденсатор електролітичнийПід замовлення
290,20 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

22000mkf ― 50v  HC 40*50  SAMWHA, 85°C

Серия HC ― электролитические конденсаторы общего применения с жесткими выводами, 85°C





Серия HC ― алюминиевые электролитические конденсаторы общего применения с жесткими выводами, 85°C.

Производитель SAMWHA.





- расширенный диапазон рабочих напряжений 6,3~500V









 Основные параметры Характеристики
 Интервал рабочих температур
U,B≤350 : -40 ~ +85°C,U,B >350 : -25 ~  +85°C

 Допустимое отклонение емкости
±20% при 120Hz, 20°C

 Ток утечки, max
I=3√CV(μА)(после 5 мин)

 Тангенс угла потерь, max (при 120Hz, 20°C)


При емкости > 1000μF tan δ возрастает на 0,01 на каждые 1000μF от значений ниже


U,B 6.3 10 16, 25 35 50, 63 80, 100 160~400 450, 500
tanδ 0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.20



 Изменение параметров после 2000ч работы (при номинальное напряжении и 85°C)



Ток утечки меньше начального значения
Изменение емкости в пределах ±20% от начального значения
tan δ менее чем 200% от начального значения



 Сохраняемость (без нагрузки в течение 1000 ч при 85°C)



Ток утечки меньше начального значения
Изменение емкости в пределах ±15% от начального значения
tan δ менее чем 150% от начального значения










Конденсаторы серия HC 85С, 2000 h
Температурный диапазон WV≤ 350: -40~+85oC, WV >350: -25~+85oC
Ток утечки (макс.) I=3√CV (μA) (после 5 минут)
Допустимое отклонение емкости ±20% при 120Гц, 20оС
Диэлектрические потери (tanδ) при 120Гц, 20оС (макс) При емкости >1000мкФ: tan δ увеличивается на 0,01 на каждые 1000мкФ
WV 6.3 10 16; 25 35 50; 63 80; 100 160~400 450; 500
Tan δ 0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.20
Изменение параметров после 2000 ч работы при номинальном напряжении и 85оС Ток утечки начальное значение, или менее
Изменение емкости в пределах +-20% от начального значения
Tan δ менее чем 200% от начального значения


Габаритные размеры и максимальный ток пульсации

Конденсаторы серия HC 85С

μф\ мВ 16 25 35 50
4700             22x30 3.06 25.4x25 2.98   22x40 3.83 25.4x35 3.98 30x25 3.86 35x25 4.19
10 000 22x25 3.32     22x40 3.95 25.4x30 3.89 30x25 3.99 22x50 4.68 25.4x40 4.68 30x30 4.58     30x45 6.07 35x35 5.97
15 000 22x35 4.29 25.4x30 4.45 30x25 4.56 22x50 4.94 25.4x40 4.94 30x35 5.10   30x40 5.72 35x35 5.88       35x45 7.20
22 000 22x50 5.51 25.4x40 5.51 30x30 5.39   30x45 6.22 35x35 6.12   35x45 7.07 40x40 7.20       40x50 8.54
33 000   30x40 6.56 35x30 6.41   35x45 7.35 40x40 7.48     40x50 8.46
100 000     40x60 10.2 ← размер корпуса D x L (mm) ← ток пульсации (A rms) при 85оС, 120Гц (*реальные изменения тока пульсации см. таблицы ниже)

μф\мВ 63 80 100
1500         22x30 2.67         22x35 2.83 25.4x30 2.93 30x25 3.00
2200 22x30 2.50 25.4x25 2.58     22x35 3.25 25.4x30 3.36 30x25 3.45     22x45 3.58 25.4x40 3.74 30x30 3.66
3300 22x35 3.14 25.4x30 3.26 30x25 3.34   22x45 4.18 25.4x40 4.36 30x30 4.27       25.4x50 4.76 30x40 4.72 35x35 4.85
4700 22x50 4.19 25.4x40 4.19 30x35 4.10 35x30 4.19   25.4x50 5.44 30x40 5.39 35x30 5.27       30x50 5.86 35x40 5.80
10 000     30x50 6.32 35x40 6.25         40x50 8.14

μф\мВ 160 200 250
150                   22x25 0.90 25.4x20 0.92
220 22x20 1.01       22x25 1.09 25.4x20 1.11       22x25 1.09 25.4x25 1.19 30x20 1.22
330 22x25 1.33 25.4x20 1.36     22x30 1.42 25.4x25 1.46 30x20 1.49     22x35 1.50 25.4x30 1.56 30x25 1.60 35x20 1.62
470 22x30 1.69 25.4x25 1.75 30x20 1.78   22x35 1.79 25.4x30 1.86 30x25 1.90 35x20 1.94   22x45 1.98 25.4x35 1.96 30x30 2.02 35x25 2.06
1000 22x50 3.01 25.4x40 3.01 30x30 2.95 35x25 3.01     30x40 3.26 35x30 3.18       30x45 3.40 35x40 3.50
1500     30x40 3.73 35x35 3.83     30x50 4.06 35x40 4.01         35x50 4.35 40x50 4.60

μФ\мВ 350 400 450
68         22x20 0.56         22x25 0.46 25.4x20 0.47
82 22x20 0.62       22x25 0.66 25.4x20 0.68       22x30 0.54 25.4x25 0.56 30x20 0.57
100 22x25 0.73 25.4x20 0.75     22x30 0.78 25.4x25 0.81 30x20 0.82     22x35 0.63 25.4x30 0.65 30x25 0.67 35x20 0.68
120 22x30 0.86 25.4x25 0.88 30x20 0.90   22x30 0.86 25.4x25 0.88 30x20 0.90     22x40 0.73 25.4x35 0.76 30x25 0.73 35x20 0.75
150 22x35 1.01 25.4x30 1.05 30x20 1.01   22x35 1.01 25.4x30 1.05 30x25 1.08 35x20 1.09   22x50 0.89 25.4x40 0.89 30x30 0.87 35x25 0.89
220 22x45 1.35 25.4x35 1.34 30x30 1.38 35x25 1.41 22x45 1.35 25.4x40 1.41 30x30 1.38 35x25 1.41     25.4x50 1.18 30x40 1.17 35x30 1.14
270   25.4x45 1.64 30x35 1.61 35x25 1.65   25.4x45 1.64 30x35 1.61 35x30 1.65       30x45 1.35 35x35 1.33
330   25.4x50 1.89 30x40 1.87 35x30 1.83   25.4x50 1.89 30x40 1.87 35x30 1.83       30x50 1.55 35x40 1.54
470     30x50 2.43 35x40 2.40     30x50 2.43 35x40 2.40         35x50 1.99 40x40 1.95
680     35x50 3.13 40x40 3.06         40x50 3.31         40x60 2.70
820       40x50 3.63         40x60 3.89

Увеличение максимально допустимого тока пульсации в зависимости от температуры   Увеличение максимально допустимого тока пульсации в зависимости от частоты
температура ОС 40 60 70 85    при 315В~ 50Гц 120Гц 300Гц 1кГц 10кГц~
множитель 1.9 1.42 1.3 1.0    множитель 0.88 1 1.5 1.20 1.40







Основні
Мінімальний допуск емкості5 %
Максимальний допуск емкості20 %
Тип діелектрикаЕлектроліт
Тип конденсатораНизьковольтний
Висота50 мм
ВиробникSamwha
Країна виробникПівденна Корея
Діаметр40 мм
Тип корпусуМеталофольгірований
Максимальна робоча температура85 град.
Номінальна робоча напруга50 В
Ємність конденсатору22000 мкФ
Тип ємностіПостійна
Користувацькі характеристики
Допустиме відхилення ємності:±20% при 120 hz, +20°C
Інтервал робочих температур:-25°C ~+85°C
Технічний опис:завантажити PDF в специфікації
Тангенс кута втрат:0,25 max. при 120Hz, +20°C
