Д9Е випрямний діод германієвий (0,02A 40V)
- В наявності
- Код: Д9Е
3,80 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Д9Е диод германиевый (0,02A 50V)

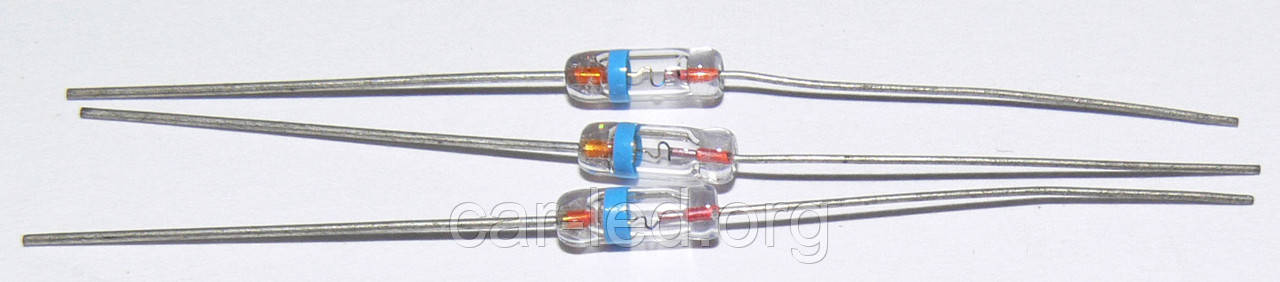

Диоды германиевые Д9Е, точечные.
Выпускаются в стеклянном корпусе с гибкими выводами.
Маркируются точками или кольцами на корпусе:
- Д9Б - красными,
- Д9В - оранжевыми,
- Д9Г - желтыми,
- Д9Д - белыми,
- Д9Е - голубыми,
- Д9Ж - зелеными,
- Д9И - двумя желтыми,
- Д9К - двумя белыми,
- Д9Л - двумя зелеными,
- Д9М - двумя голубыми.
Положительный вывод обозначается красной точкой.
Масса диода не более 0,3 г.
Технические условия: аА0.336.473 ТУ.
Основные технические характеристики диода Д9Е:
• Uoбp max - Максимальное постоянное обратное напряжение: 30 В;
• Inp max - Максимальный прямой ток: 20 мА;
• fд - Рабочая частота диода: 100 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 30 мА;
• Ioбp - Постоянный обратный ток: не более 250 мкА при Uoбp 30 В
Технические характеристики диодов Д9Б, Д9В, Д9Г, Д9Д, Д9Е, Д9Ж, Д9И, Д9К, Д9Л, Д9М:
| Тип диода |
Uобр max | Uобр имп max | Iпр max | Iпр имп max | Uпр/Iпр | Ioбр | fд max | t вос обр | Cд | Т |
|---|---|---|---|---|---|---|---|---|---|---|
| В | В | мА | мА | В/мА | мкА | кГц | нс | пФ | °C | |
| Д9Б | 10 | - | 40 | 125 | 1/90 | 250 | 100 | - | - | -60...+70 |
| Д9В | 30 | - | 20 | 62 | 1/10 | 250 | 100 | - | - | -60...+70 |
| Д9Г | 30 | - | 30 | 98 | 1/30 | 250 | 100 | - | - | -60...+70 |
| Д9Д | 30 | - | 30 | 98 | 1/60 | 250 | 100 | - | - | -60...+70 |
| Д9Е | 50 | - | 20 | 62 | 1/30 | 250 | 100 | - | - | -60...+70 |
| Д9Ж | 100 | - | 15 | 48 | 1/10 | 250 | 100 | - | - | -60...+70 |
| Д9И | 30 | - | 30 | 98 | 1/30 | 120 | 100 | - | - | -60...+70 |
| Д9К | 30 | - | 30 | 98 | 1/60 | 60 | 100 | - | - | -60...+70 |
| Д9Л | 100 | - | 15 | 48 | 1/30 | 250 | 100 | - | - | -60...+70 |
| Д9М | 30 | - | 30 | 98 | 1/60 | 250 | 100 | - | - | -60...+70 |
Условные обозначения электрических параметров диодов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Сд - Общая емкость диода;
• Т - температура окружающей среды.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип діода | Випрямляч |
| Призначення діода | Імпульсний |
| Максимальна постійна зворотна напруга | 50 В |
| Максимальна імпульсна зворотня напруга | 50 В |
| Максимальний зворотний струм | 10 мкА |
| Матеріал виготовлення | Кремній |
- Ціна: 3,80 ₴
- Спосіб упаковки: Упаковка 400шт
